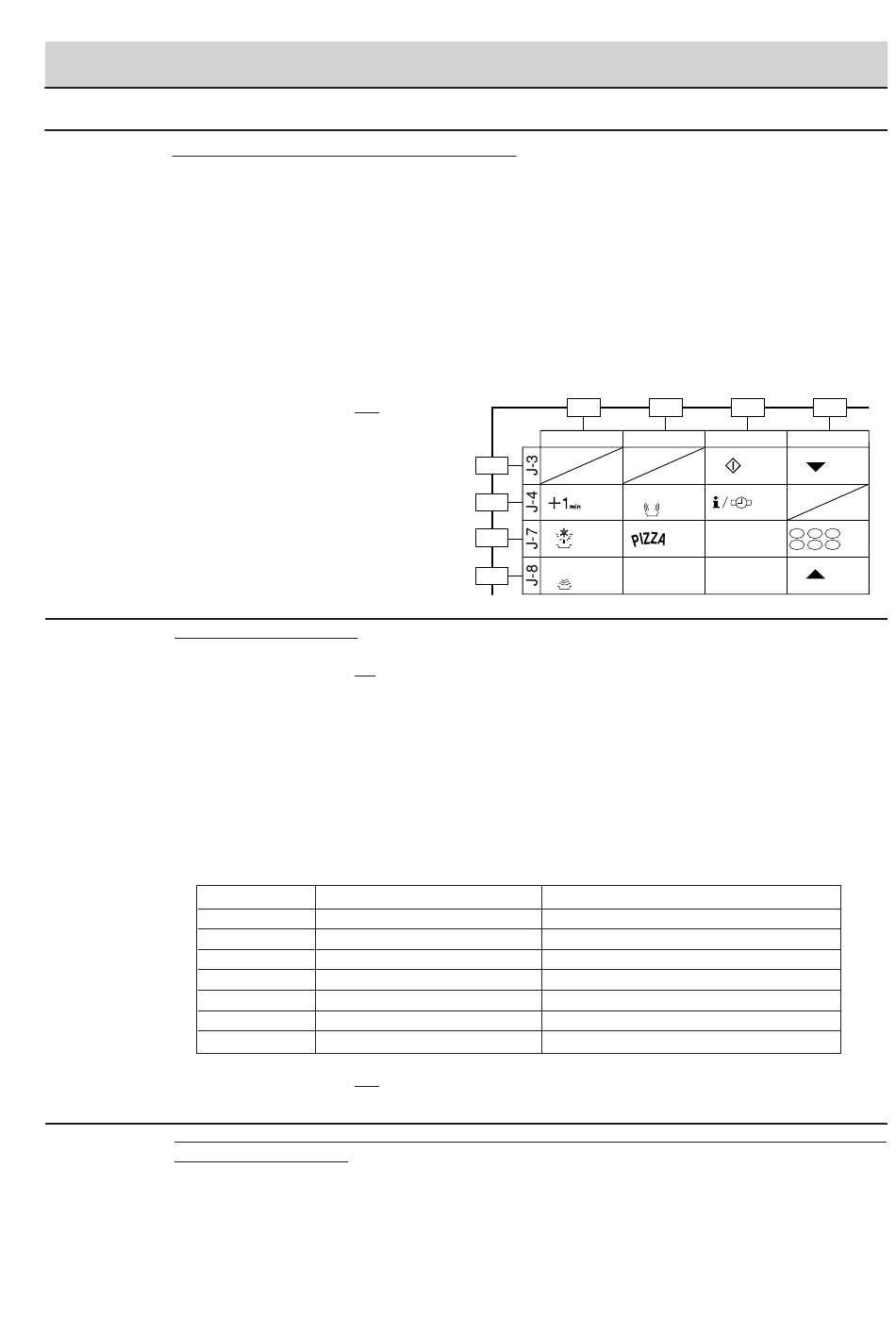

N PRÜFUNG DER TASTEN- UND JOG-EINHEIT
Erlischt das Display nicht, wenn die STOPP-Taste gedrückt wird, ist zuerst sicherzustellen, dass das
Flachband einen guten Kontakt hat, dass der Stoppschalter korrekt funktioniert, dass die Kontakte
geschlossen sind, wenn die Tür geschlossen ist, und öffnen, wenn die Tür geöffnet wird. Funktioniert
der Stoppschalter korrekt, ist das Flachbandkabel zwischen Jog-Schaltereinheit und Steuereinheit
abzuziehen und sicherzustellen, dass der Stoppschalter geschlossen ist (entweder die Tür schließen
oder den Stoppschalter-Steckverbinder kurzschließen). Die Matrize der Jog-Schaltereinheit am
Bedienfeld verwenden und eine Drahtbrücke zwischen den Pins anschließen, welche dem Kontakt der
STOPP-Taste entspricht. Löscht die Steuereinheit das Display und ertönt ein akustisches Signal, ist
die Jog-Schaltereinheit defekt und muss ausgetauscht werden. Antwortet die Steuereinheit nicht, ist
diese defekt und muss ausgetauscht werden. Antwortet eine bestimmte Taste nicht, kann die oben
genannte Methode angewendet werden (nach Löschen der Steuereinheit), um zu bestimmen, ob die
Steuereinheit oder die Jog-Schaltereinheit defekt ist.
ÜBERPRÜFEN SIE DIE 4W-PUNKTE.
O PRÜFUNG DES RELAIS
ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
Entfernen Sie das äußere Gehäuse und prüfen Sie die Spannung zwischen Pin Nr. 1 und 3 des 4-Pin-
Steckers (E) der Steuereinheit mit einem Wechselspannungsmesser prüfen.
Das Voltmeter sollte 230 Volt anzeigen. Ist dies nicht der Fall, den Schaltkreis des Herdes prüfen.
Prüfung des Relais
Die Spannung der Relaiswicklung mit einem Gleichspannungsmesser während des Mikrowellen-,
Grill-, Konvektions- oder dualen Gar-Vorgangs überprüfen.
Gleichspannung wird angezeigt ......................... Relais defekt.
Gleichspannung wird nicht angezeigt ................ Überprüfen Sie die an der Relaiswicklung ange-
RELAISSYMBOL
ÜBERPRÜFEN SIE DIE 4W-PUNKTE.
P MASSNAHMEN, WENN DAS FOLIENMUSTER AUF DER GEDRUCKTEN SCHALTUNG (PWB)
UNTERBROCHEN IST.
Um die elektronischen Schaltungen zu schützen, ist dieses Modell mit einem dünnen Folienmuster
über der Primärwicklung der Platine ausgestattet. Ist das Folienmuster unterbrochen, ist die folgende
Anleitung zur Behebung des Fehlers zu befolgen.
PRÜFVERFAHREN
BETRIEBSSPANNUNG
RY1 Ca. 18,0 V Gleichspannung
RY2 Ca. 18,0 V Gleichspannung
RY3 Ca. 24,0 V Gleichspannung
RY4 Ca. 24,0 V Gleichspannung
RY5 Ca. 24,0 V Gleichspannung
RY6 Ca. 24,0 V Gleichspannung
RY7 Ca. 24,0 V Gleichspannung
BAUTEIL-PRÜFUNG
J-6
J-6
J-3
J-4
J-7
AUTO
J-8
schlossene Diode. Wenn die Diode in Ordnung
ist, ist die Steuereinheit defekt.
Garraumlampe/Drehtellermotor
Hochspannungstransformator
(oberes) Grill-Heizelement
Unteres Heizelement
Sensortasten-Transformator
Gebläsemotor
Konvektionsmotor
