Sharp R-875 Servicehandbuch Seite 31

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN

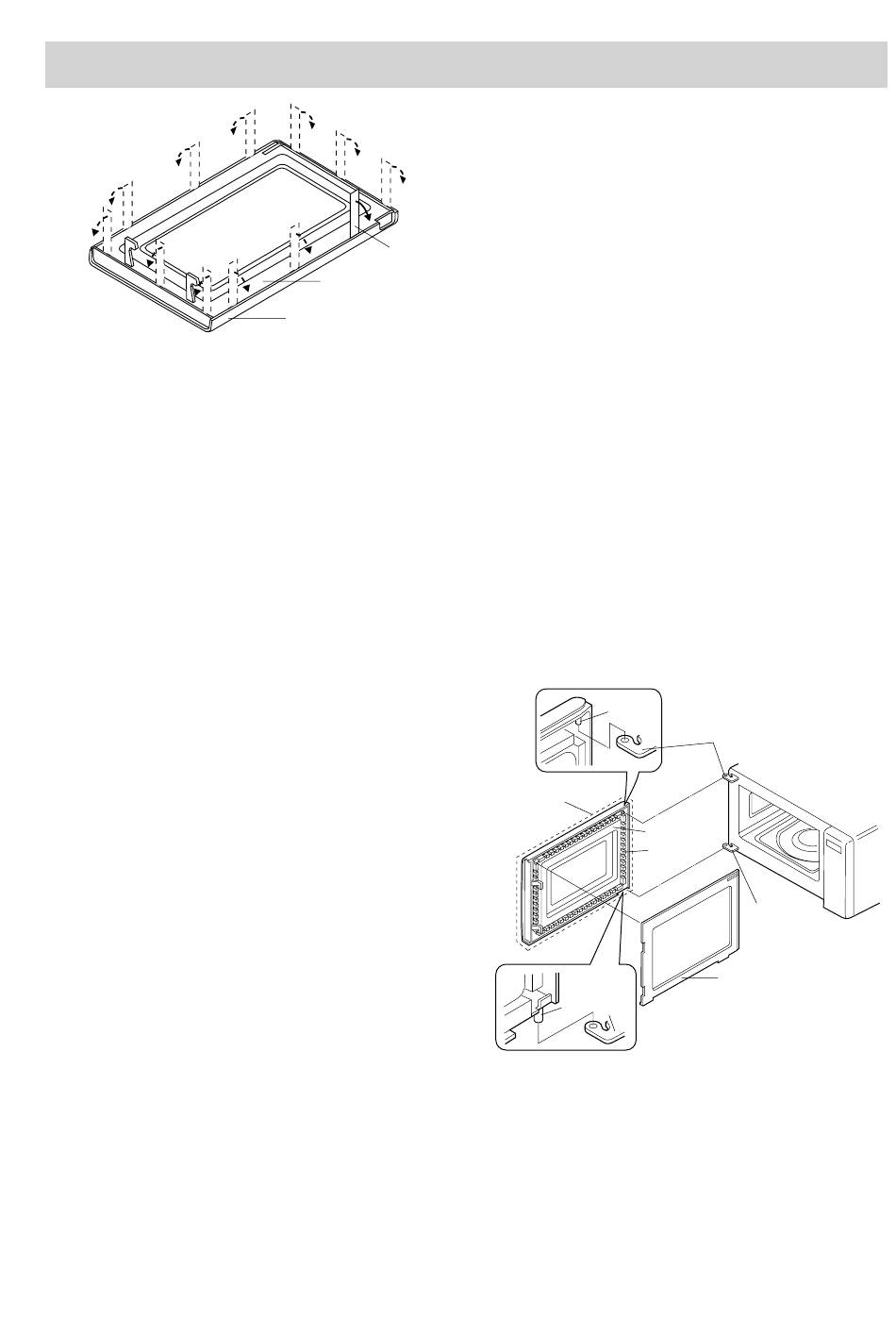

Abbildung C-7. Ausbau der Tür
6. Die Tür nach oben anheben.
7. Nun ist der Türplattensatz vom Garraum gelöst.
8. Die vier (4) Schrauben zwischen Türverkleidung und
Türrahmen lösen.
9. Damit ist die Türverkleidung ausgebaut.
10.Schieben Sie den Riegelkopf nach oben und nehmen
Sie ihn von dem Türrahmen ab, indem Sie die Riegel-
feder vom Türrahmen und Riegelkopf abnehmen.
11.Riegelkopf und -feder sind damit ausgebaut.
12.Nehmen Sie den Glasanschlag vom Türrahmen.
13.Schieben Sie das vordere Türglas nach links und dann
nach oben, um es aus den Haltern zu nehmen.
14.Das vordere Türglas ist jetzt gelöst.
WIEDEREINBAU
1. Die vordere Glastür in den Türrahmen wie folgt einbauen.
a) Die obere Kante des Türglases in die vier (4)
Haltezungen des Türrahmens einfügen.
b) Das vordere Türglas nach unten schieben und die
untere Kante des vorderen Türglases in die vier (4)
Haltezungen des Türrahmens einfügen.
c) Das vordere Türglas nach rechts schieben und die
rechte Kante des vorderen Türglases in die drei (3)
Haltezungen des Türrahmens einfügen.
2. Befestigen Sie den Glasanschlag wieder am Türrahmen.
3. Die Riegelfeder wieder an den Riegelkopf anbringen.
Die Riegelfeder wieder an den Türrahmen anbringen.
Den Riegelkopf wieder an den Türrahmen anbringen.
4. Verbinden Sie die Türverkleidung wieder mit den zwei
(2) Haltezungen des Türanschlags und den zwei (2)
Löchern der Türverkleidung.
5. Die Türverkleidung mit den vier (4) Schrauben am Tür-
rahmen befestigen.
6. Die Stifte der Türverkleidung in die Löcher der Gar-
raumscharniere einpassen.
7. Das Drosselgehäuse durch Anklammern wieder an der
Türverkleidung installieren.
Spachtel
Drosselabdeckung
Türrahmen
R-875/885 -
Hinweis: Nach jeder Wartung der Tür;
(A) Sicherstellen, dass der Sicherheitsschalter, der
überwachte Riegelschalter und der Stoppschalter
korrekt arbeiten. (Siehe Kapitel "Prüfverfahren".)
(B) Sie sollten ein zugelassenes Mikrowellenmessgerät
verwenden, um sicherzustellen, dass die Emissions-
grenznormen der Mikrowellenstrahlung eingehalten
werden. (Siehe Abschnitt "Messung der Mikro-
wellenstrahlung".)
Nach jeder Wartung Folgendes sicherstellen:
1. Die Türriegelköpfe passen durch die Riegellöcher und
der Riegelkopf passt durch die Mitte des Riegellochs.
2. Abweichung der Türausrichtung von der horizontalen
Linie der Garraumstirnplatte darf nicht mehr als 1,0 mm
betragen.
3. Die Tür ist mit der Vorderseite zur Garraumstirnplatte
positioniert.
4. Mit einem zugelassenen Mikrowellenmessgerät prüfen,
ob um die Tür herum ein Mikrowellen-Leck besteht.
(Siehe Abschnitt "Messung der Mikrowellenstrahlung".)
Hinweis: Die Tür eines Mikrowellenherds dient als elektro-
nische Dichtung und soll ein Mikrowellenener-
gie-Leck aus dem Garraum während des Garens
verhindern. Diese Funktion erfordert nicht, dass
die Tür luftdicht versiegelt, feuchtigkeitsresistent
oder lichtundurchlässig ist. Deshalb ist das ge-
legentliche Auftreten von Feuchtigkeit oder Licht
um die Garraumtür herum nicht unnormal und
weist auf kein Mikrowellenenergie-Leck hin.
Stift
Türplattensatz
Türverkleidung
Unteres
Herd-
scharnier
STIFT
Abbildung C-8. Türaustausch
31
Oberes Herdscharnier
Schlitz-
Drossel
Unteres
Herdscharnier
Drosselabdeckung
