Austausch Des Drehtellermotors - Sharp R-875 Servicehandbuch

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
Wicklung
Rohrzange
Stator
Lücke
Rotor
Halterung
Rückansicht
Ausbau
1. ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
2. Entfernen Sie den Drehteller aus dem Garraum.
3. Drehen Sie den Herd um.
4. Das Drehtellermotorgehäuse durch Abschneiden der
vier (4) Brücken von der Grundplatte entfernen, siehe
Abbildung C-1(a).
VORSICHT: LASSEN SIE DAS DREHTELLERMOTOR-
GEHÄUSE NICHT IN DEN GARRAUM
FALLEN, NACHDEM SIE DIE BRÜCKEN
ABGESCHNITTEN HABEN. DIE MOTOR-
KABEL WERDEN BESCHÄDIGT UND ES
IST SCHWIERIG, DAS GEHÄUSE WIEDER
AUS DEM GARRAUM ZU NEHMEN.
5. Das Drehtellermotorgehäuse von der Grundplatte trennen.
6. Ziehen Sie die Kabel vom Drehtellermotor ab.
7. Entfernen Sie die eine (1) Schraube zwischen Drehtel-
lermotor und Drehtellermotorwinkel.
8. Biegen Sie die Haltezunge des Drehtellermotors nach
hinten, um den Motor zu lösen.
Brücken

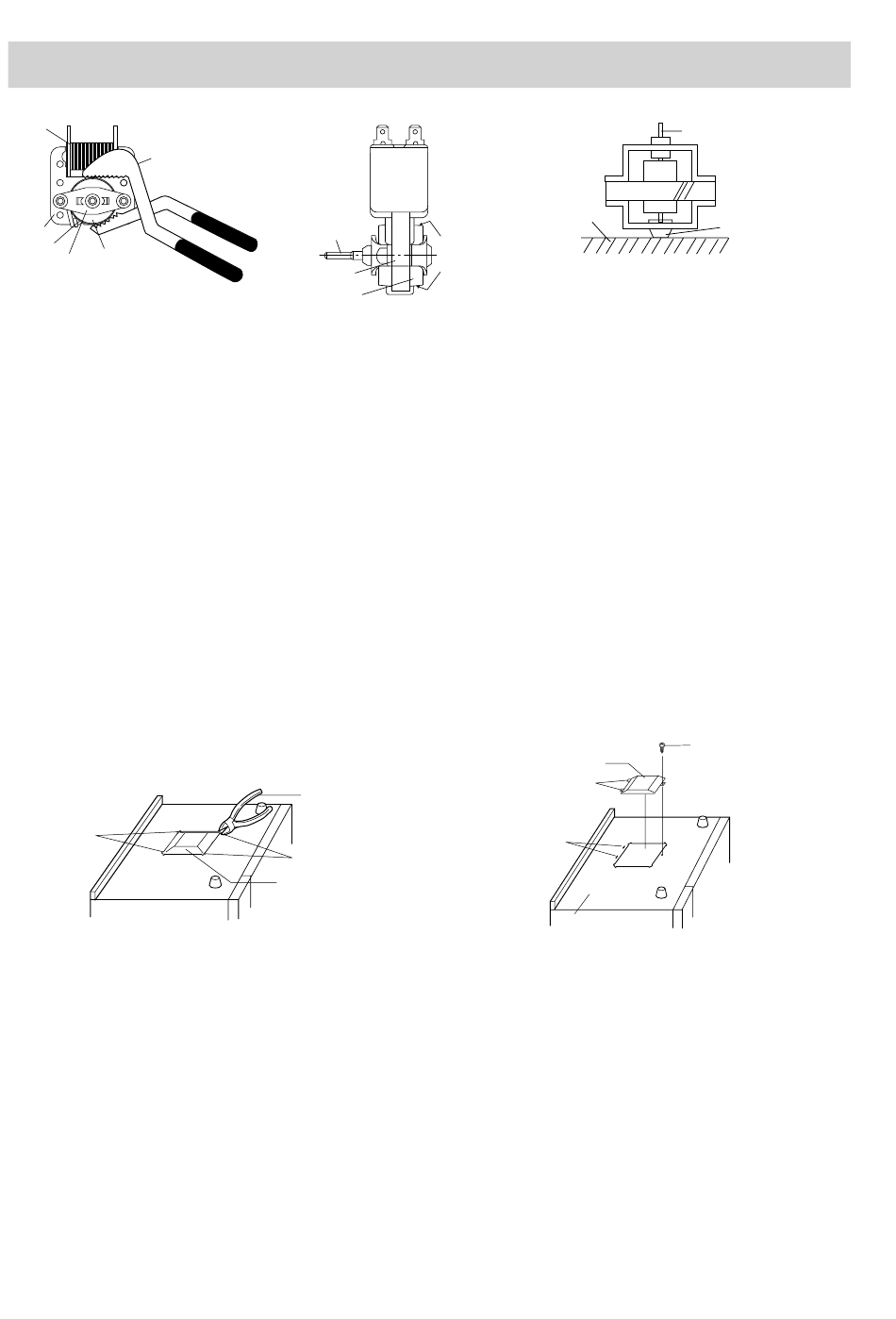

Abbildung C-1 (a). Ausbau
des Drehtellermotorgehäuses
1. ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
2. Zwei (2) Befestigungsschrauben zwischen Rückwand
und Garraum lösen.
3. Die Kabel vom Konvektionsmotor trennen.
4. Entfernen Sie die zwei (2) Schrauben, die die hintere
Heizabdeckung mit dem Garraum von außen befestigen.
5. Vier (4) Befestigungsschrauben zwischen Konvektions-
gebläsekanal und Garraum lösen.
6. Damit ist die Konvektionsgebläsekanal-Einheit ausgebaut.
7. Entfernen Sie die eine (1) Mutter, die das Konvektions-
gebläse, die Unterlegscheiben, das Rohr und das
Kühlgebläse an der Konvektionsmotorwelle befestigt.
Welle
Achse
Stator
Rotor

AUSTAUSCH DES DREHTELLERMOTORS

Kneifzange
Brücken
Drehtellermotorgehäuse
AUSBAU DES KONVEKTIONSGEBLÄSEMOTORS
Dies sind die Stellen,
die mit einer Rohrzange
zusammengedrückt
werden sollten.
Seitenansicht
9. Entfernen Sie den Drehtellermotor vom Drehteller-
motorwinkel. Damit ist der Drehtellermotor ausgebaut.
Wiedereinbau
1. Entfernen Sie mit der Drahtzange alle scharfen Kanten
bei dem Drehtellermotorgehäuse und der Grundplatte.
2. Den Drehtellermotor wieder einbauen, indem die Welle
auf der Drehmotorwelle mit einer (1) Schraube am
Drehtellermotorwinkel befestigt wird.
3. Biegen Sie die Haltezunge des Drehtellermotors nach
vorne, um den Motor zu befestigen.
4. Stecken Sie die Kabel wieder in den Drehtellermotor.
5. Passen Sie die zwei (2) Haltezungen des Drehteller-
motorgehäuses in die Schlitze der Grundplatte ein, wie
in Abbildung C-1 (b) gezeigt.
6. Das Drehtellermotorgehäuse mit der Schraube (LX-
EZA045WRE0) wieder an der Grundplatte befestigen,
siehe Abbildung C-1(b).
Drehtellermotorgehäuse
Schlitze
Abbildung C-1 (b). Wiedereinbau
8. Entfernen Sie die drei (3) Schrauben zwischen hinterer
Heizabdeckung und Konvektionsgebläsekanal.
9. Entfernen Sie die zwei (2) Schrauben zwischen Kon-
vektionsmotor und hinterer Heizabdeckung.
10.Entfernen Sie das Rohr, die Unterlegscheiben und das
Kühlgebläse von der Konvektionsmotorwelle.
11.Entfernen Sie den Ring an der Konvektionsmotorwelle.
12.Jetzt in der Konvektionsgebläsemotor ausgebaut.
R-875/885 -
28
Welle
Tisch
Schraube: LX-EZA045WRE0
Laschen
Bodenplatte
des Drehtellermotorgehäuses
Mitte der Halterung
