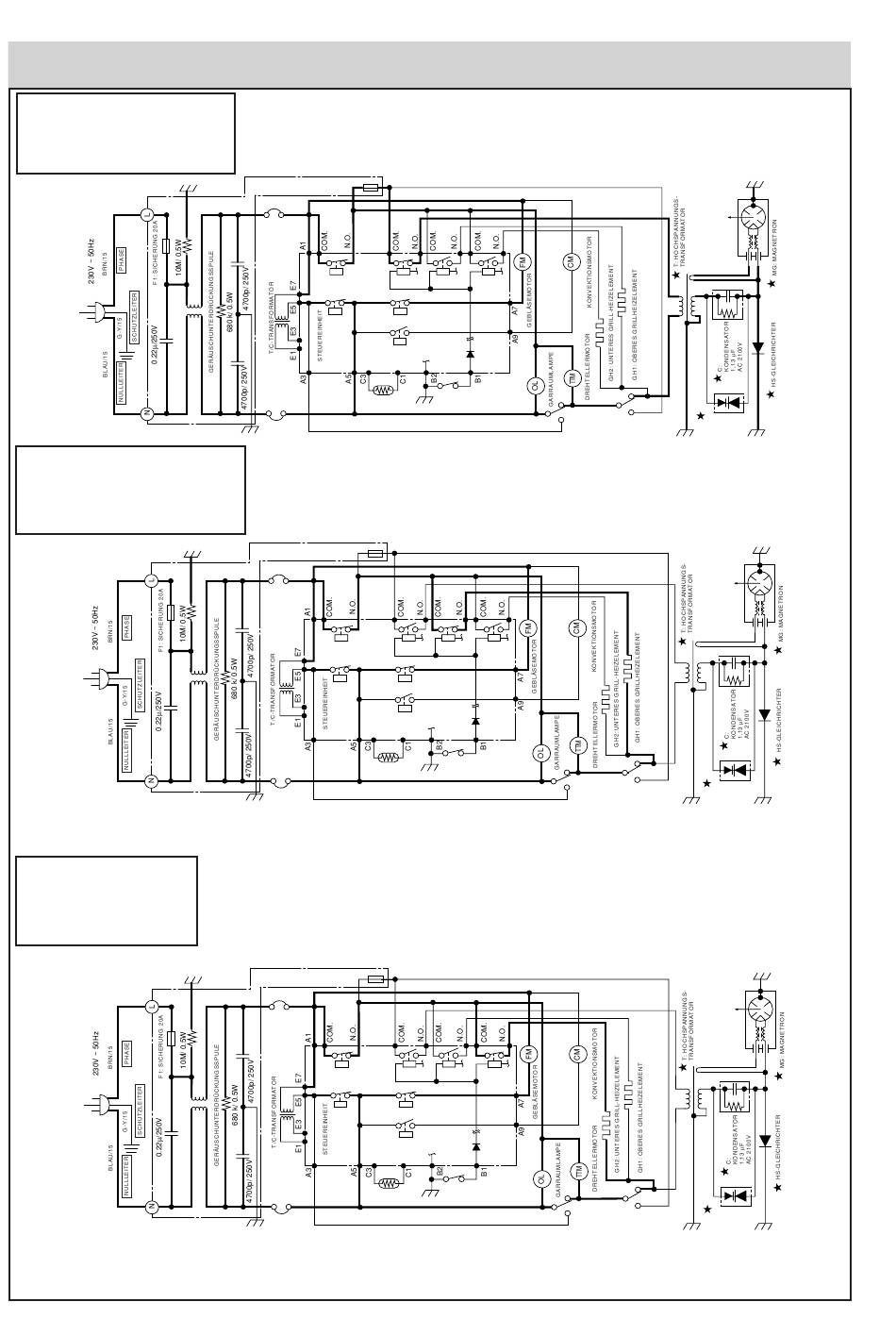

SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. MIKROWELLEN-BETRIEB EINGESTELLT.
3. GARZEIT EINGESTELLT.
4. START-TASTE GEDRÜCKT.
SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GRILL-BETRIEB MIT OBEREM HEIZELEMENT
EINGESTELLT.
3. GARZEIT EINGESTELLT.
4. START-TASTE GEDRÜCKT.
Abbildung O-3 (a). Schaltplan Gerät beim Grillen (GRILL-Betrieb mit OBEREM Grill)
SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GRILL-BETRIEB MIT UNTEREM
HEIZELEMENT EINGESTELLT.
3. GARZEIT EINGESTELLT.
4. START-TASTE GEDRÜCKT.
Abbildung O-3 (b). Schaltplan Gerät beim Grillen (GRILL-Betrieb mit UNTERER Grill)
SCHALTPLÄNE
ENTSTÖR-
F2: SICHERUNG F8A
FILTER
TC1: MG.
STROMUN-
TERBRECHER
RY1
RY5
TC2:
HERD
STROMUNTER-
BRECHER
THERMISTOR
SW1: ÜBERWACHTER RIEGELSCHALTER
Abbildung O-2. Schaltplan Mikrowellen-Garen
F2: SICHERUNG F8A
ENTSTÖR-
FILTER
TC1: MG.
STROMUN-
TERBRECHER
RY1
RY5
TC2:
HERD
STROMUNTER-
BRECHER
THERMISTOR
F2: SICHERUNG F8A
ENTSTÖR-
FILTER
TC1: MG.
STROMUN-
TERBRECHER
RY1
RY5
TC2:
HERD
STROMUNTER-
BRECHER
THERMISTOR
RY2
RY3
RY4
RY6
RY7
SW2:
STOPPSCHALTER
RY2
RY3
RY4
RY6
RY7
SW2:
STOPPSCHALTER
SW1: ÜBERWACHTER RIEGELSCHALTER
RY2
RY3
RY4
RY6
RY7
SW2:
STOPPSCHALTER
SW1: ÜBERWACHTER RIEGELSCHALTER
