AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
AUSBAU
1. Das Netzkabel abziehen.
2. Tür ein wenig öffnen.
3. Eisenplättchen (ca. 0,5 mm dick) oder flachen Schrau-
bendreher in den Spalt zwischen Drosselabdeckung und
Türverkleidung schieben (s. Abbildung C-4), um das Ein-
griffsteil zu lösen. Dabei darauf achten, dass die Klammern
nicht abgebrochen werden.
4. Die Drosselabdeckung aus dem Türrahmen lösen.
5. Damit ist die Drosselabdeckung ausgebaut.
Drosselabdeckung
7
6
5

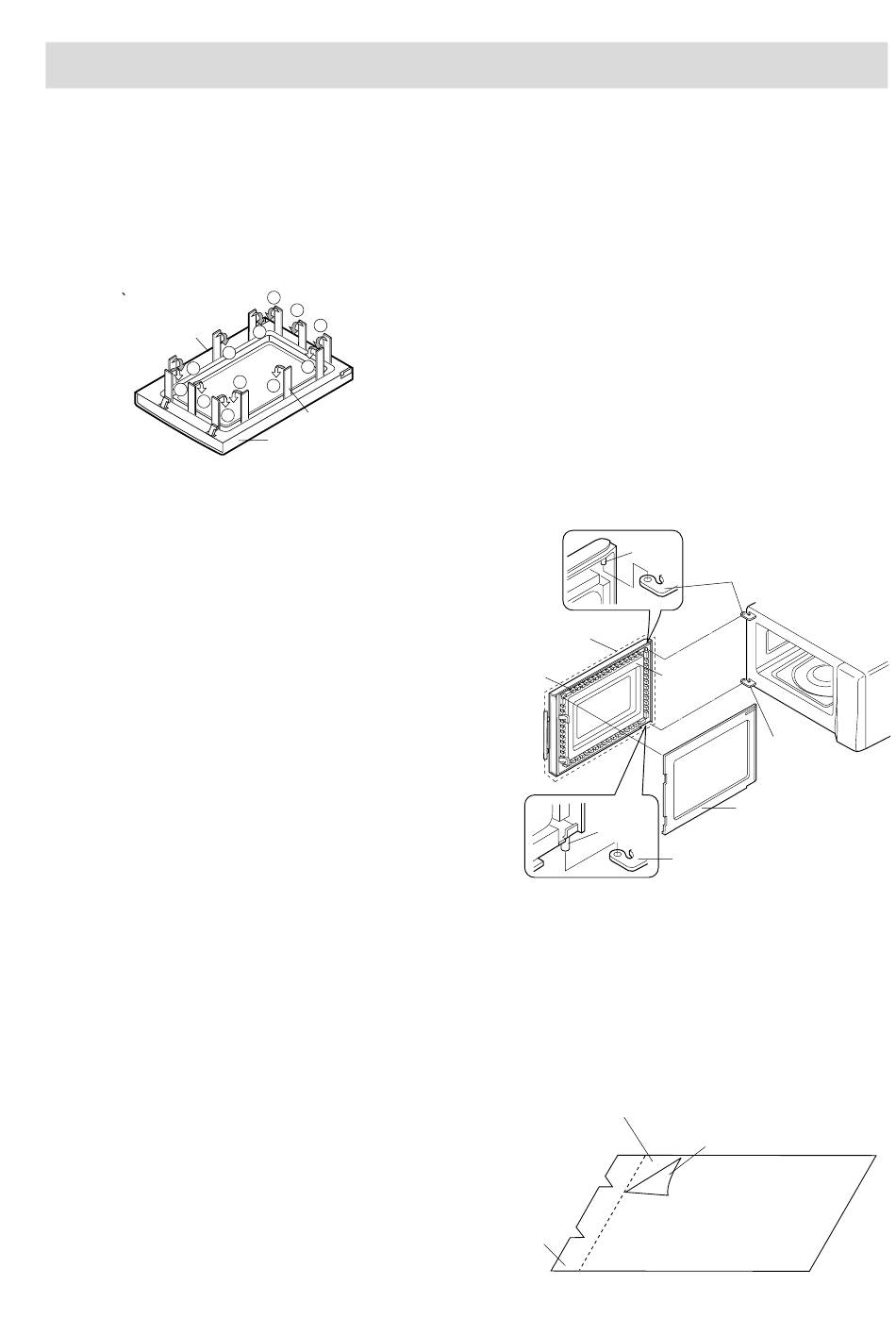

Abbildung C-4. Türausbau
6. Die zwei (2) Stifte der Türverkleidung aus den zwei (2)
Öffnungen der oberen und unteren Herdscharniere durch
Anheben freigeben.
7. 1. Die Tür durch Lösen der Schrauben (4) entfernen.
8. Türverkleidung von den Haltezungen des Türrahmens lö-
sen, indem die Türverkleidung nach unten geschoben wird.
9. Damit ist die Türverkleidung mit dem inneren Türdichtungs-
film ausgebaut.
10. Inneren Türdichtungsfilm von der Türverkleidung abziehen.
11. Jetzt ist die Türverkleidung ausgebaut.
12. Schieben Sie den Riegelkopf nach oben und nehmen Sie ihn
von dem Türrahmen ab, indem Sie die Riegelfeder vom Tür-
rahmen und Riegelkopf nehmen.
13. Damit sind der Riegelkopf und die Riegelfeder gelöst.
14. Schrauben (2) des Glasanschlags (zeigt Anschlagpo-
sition) entfernen und den Anschlag nach unten schie-
ben, während er angehoben wird; Türgriff entfernen.
15. Das Glas zur Glasanschlagpostion schieben, dann
zur unteren Kante des Türrahmens.
16. Obere Kante des Glases anheben, das damit von den
oberen Klemmen gelöst ist, und dann von den unteren
Klemmen lösen.
17. Beim Wiedereinbau in umgekehrter Reihenfolge vor-
gehen. Sicherstellen, dass das Glas und der Glasan-
schlag sich in ihrer Ausgangsposition befinden.

WIEDER-EINBAU

1. Das äußere Türglas mit dem Glasanschlag am Türrahmen
befestigen.
2. Türgriff in den Türrahmen einsetzen.
3. Den Glasanschlag mit zwei (2) Schrauben befestigen.
4. Die Riegelfeder wieder am Riegelkopf befestigen. Die Rie-
gelfeder wieder am Türrahmen befestigen. Den Riegelkopf
wieder am Türrahmen befestigen.
5. Die Türverkleidung wieder am Türrahmen befestigen, indem
die Haltezungen des Türrahmens in die Öffnungen der Tür-
verkleidung befestigt werden.
6. Türdichtungsfilm an der Türverkleidung befestigen. Siehe
hinsichtlich der Verwendung des neuen Films "Innerer
Türdichtungsfilm" und Abbildung C-6.
7. Fügen Sie zwei (2) Stifte der Türverkleidung in die zwei (2)
Öffnungen der oberen und unteren Herdscharniere ein.
8. Die Drosselabdeckung durch Drücken wieder an der Tür-
verkleidung anbringen.
Hinweis: Nach jeder Wartung der Tür:
(A) Sicherstellen, dass der überwachte Riegelschalter,
Stoppschalter und der Sicherheitsschalter einwand-
frei funktionieren. (Siehe Kapitel "Prüfverfahren".)
10
11
12
9
8
1
3
2
Spachtel
4
Türrahmen
(B) Ein zugelassenes Mikrowellenmessgerät sollte ver-
wendet werden, um sicherzustellen, dass die Emis-
sionsgrenznormen der Mikrowellenstrahlung einge-
halten werden.
Stellen Sie nach jeder Wartung folgendes sicher:
1. Die Türriegelköpfe greifen leicht durch die Riegelöffnun-
gen in den Riegelhaken ein und der Riegelkopf bewegt
sich durch die Mitte der Riegelöffnung.
2. Abweichung der Türausrichtung von der horizontalen Linie
der Garraumstirnplatte darf nicht mehr als 1,0 mm betragen.
3. Die Tür ist mit der Vorderseite zur Garraumstirnplatte po-
sitioniert.
4. Prüfen Sie mit einem zugelassenen Mikrowellenmessgerät,
ob um Tür herum ein Mikrowellen-Leck der besteht. (s. Ab-
schnitt Messung der Mikrowellenstrahlung)
Hinweis: Die Tür eines Mikrowellenherds dient als elektro-
nische Dichtung und soll ein Mikrowellenenergie-
Leck aus dem Garraum während des Garens ver-
hindern. Diese Funktion erfordert nicht, dass die
Tür luftdicht versiegelt, feuchtigkeitsresistent oder
lichtundurchlässig ist. Deshalb ist das gelegentliche
Auftreten von Feuchtigkeit oder Licht um die Gar-
raumtür herum nicht unnormal und weist nicht auf
ein Mikrowellenenergie-Leck hin.
TÜRPLATTEN-
SATZ
SCHLITZ-
DROSSEL
Abbildung C-5. Türaustausch
HINWEIS: Wenn an der Tür eine Reparatur durchgeführt
wird, achten Sie darauf, dass die Schlitz-Dros-
seln (die Laschen am Türverkleidungs-Bausatz)
nicht verbogen oder verzogen werden, damit
eine Leckage von Mikrowellen verhindert wird.
INNERER TÜRDICHTUNGSFILM
Anbringen
1. Die Rückseite des Türdichtungsfilms abreißen.
3. Den inneren Türdichtungsfilm mit der klebenden Seite
auf die Türverkleidung anbringen.
Finger tab
Finger-Lasche
Abbildung C-6. Innerer Türdichtungsfilm
R-64ST - 27
STIFT
OBERES
HERDSCHARNIER
TÜRVER-
KLEIDUNG
DROSSELABDECKUNG
PIN
STIFT
UNTERES
HERDSCHARNIER
Türdichtungsfilm Door film
Backing film
Trägerfilm
UNTERES
HERDSCHARNIER
