SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. STECKER EINGESTECKT.
SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. MIKROWELLEN-TASTE EINMAL BERÜHRT.
4. START-TASTE BERÜHRT.

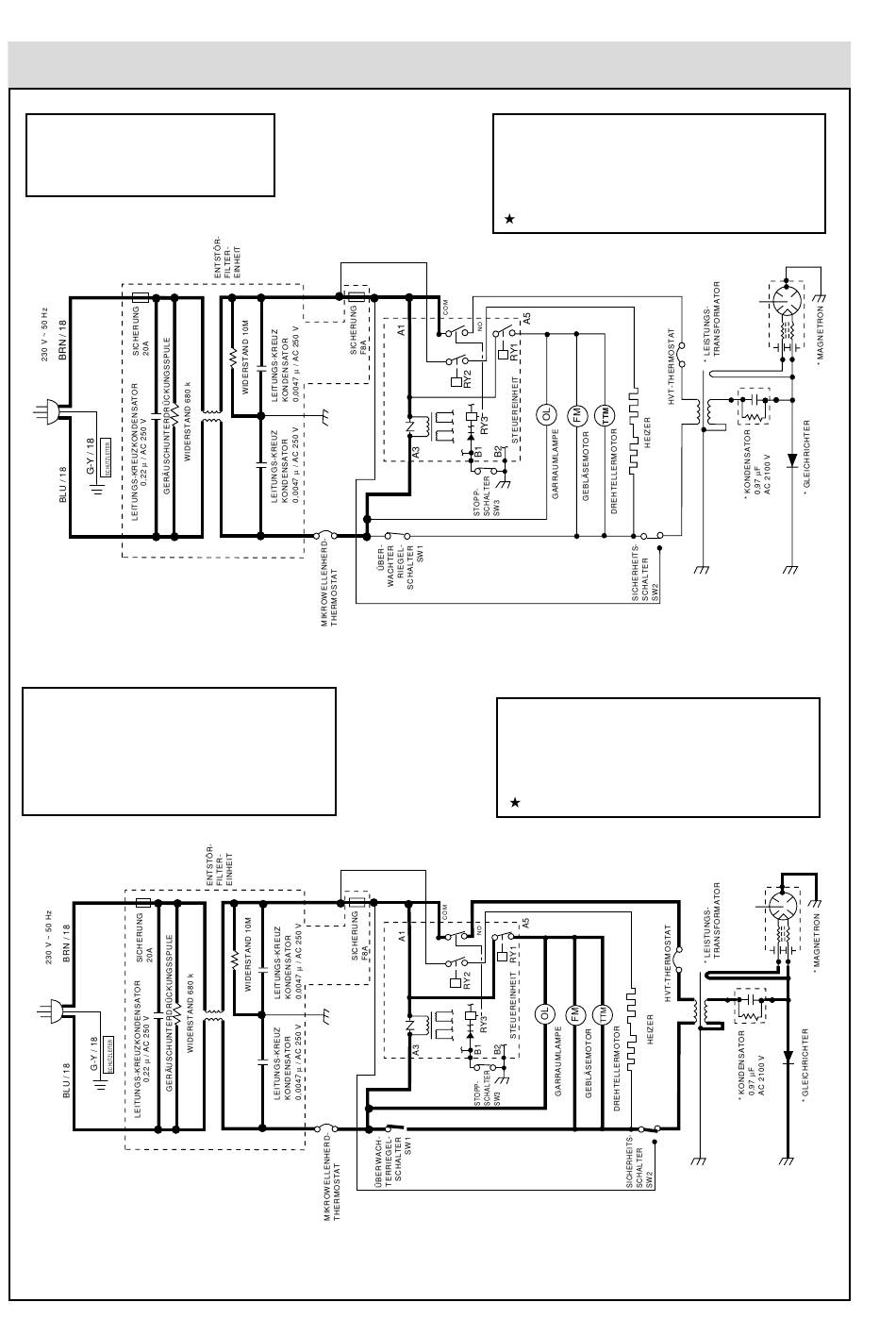

Abbildung O-2 Schaltplan während des Garens mit der Mikrowelle
SCHALTPLÄNE
Abbildung 0-1 Schaltplan Mikrowellenherd ausgeschaltet
Hinweis:
WS-KABELANSCHLUSS
BRN: BRAUN
BLU: BLAU
G-Y: GRÜNER UND GELBER STREIFEN
/18 : QUERSCHNITTSFLÄCHE VON 1,5 mm
zeigt Bauteile mit mehr als 250 V Potential an.
NO
Hinweis:
WS-KABELANSCHLUSS
BRN: BRAUN
BLU: BLAU
G-Y: GRÜNER UND GELBER STREIFEN
/18 : QUERSCHNITTSFLÄCHE VON 1,5 mm
zeigt Bauteile mit mehr als 250 V Potential an.
NO
R-64ST - 30
2
MIN.
NO
NC
2
MIN.
