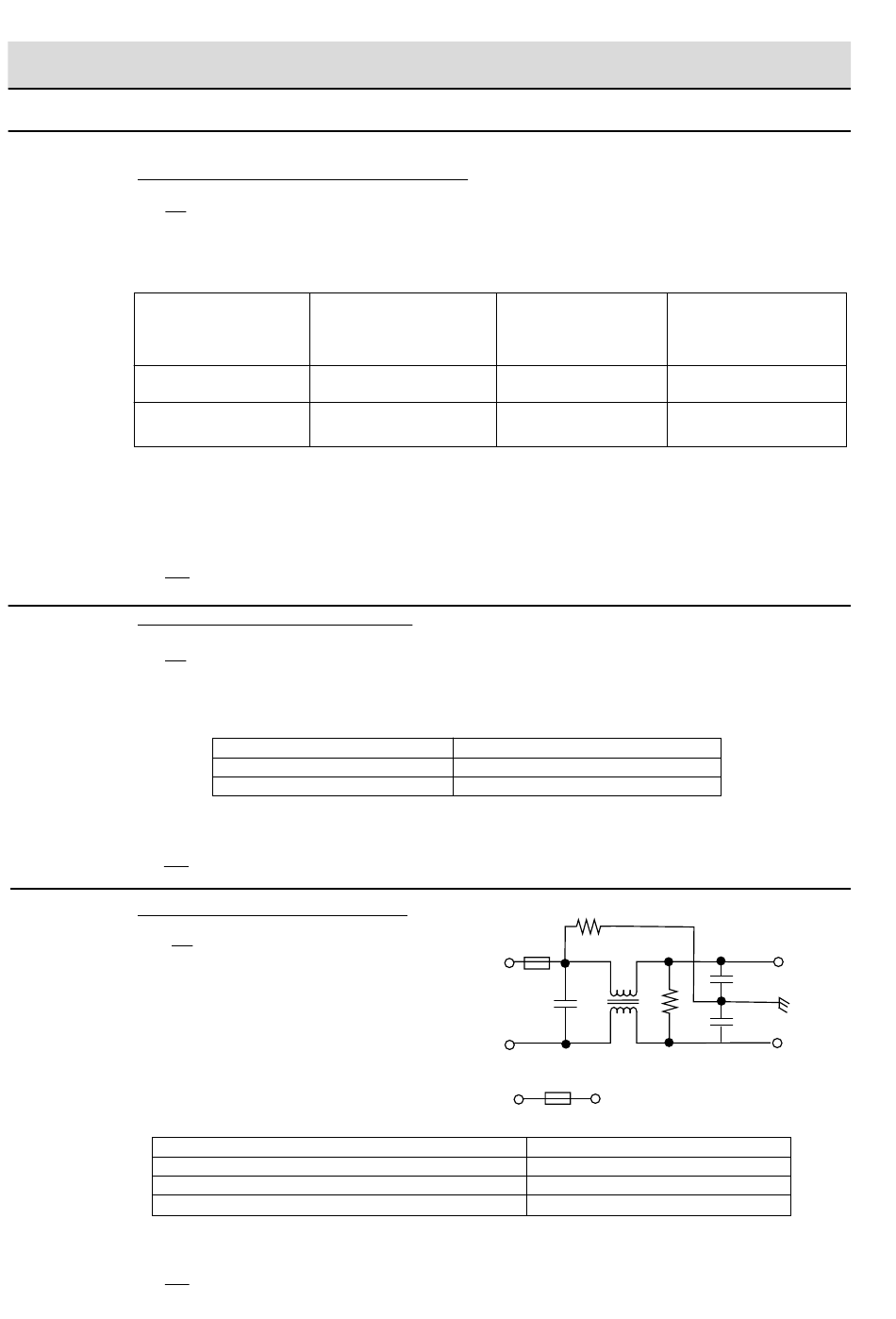

Sharp R-64ST Servicehandbuch Seite 14

VERFAHRENS-
BUCHSTABE
F PRÜFUNG DES STROMUNTERBRECHERS
DIE 3D-PUNKTE PRÜFEN.
Die Kabel vom Stromunterbrecher abziehen. Dann mit einem Ohmmeter auf Durchgang zwischen den
beiden Anschlüssen gemäß der folgenden Tabelle messen.
Bauteilname
Herdthermostat 150°C
HVT-Thermostat 150°C
Bei falschen Messwerten ist der Stromunterbrecher auszutauschen.
Ein offener Stromunterbrecher (TX) zeigt an, dass der Transformator überhitzt ist. Dies kann durch
unzureichende Lüftung, Defekt am Gebläse verursacht werden.
Ein offener Stromunterbrecher (HERD) zeigt an, dass der Garraum überhitzt ist. Dies kann dadurch
verursacht werden, dass beim Betrieb kein Gargut im Garraum vorhanden ist oder dass das Gargut brennt.
DIE 4W-PUNKTE PRÜFEN.
G PRÜFUNG DER MOTORWICKLUNG
DIE 3D-PUNKTE PRÜFEN.
Die Kabel vom Motor abziehen. Mit einem Ohmmeter den Widerstand zwischen den beiden Anschlüssen
gemäß folgender Tabelle überprüfen.
Bei unzulässigen Messwerten den Motor austauschen.
DIE 4W-PUNKTE PRÜFEN.
H PRÜFUNG DES ENTSTÖRFILTERS
DIE 3D-PUNKTE PRÜFEN.
Die Kabel von den Anschlüssen des Entstör-
filters abziehen.
Mit einem Ohmmeter den Widerstand zwis-
chen den Anschlüssen gemäß folgender
Ta-belle messen.
Bei unzulässigen Messwerten ist der Entstörfilter auszuwechseln.
DIE 4W-PUNKTE PRÜFEN.
PRÜFVERFAHREN
BAUTEIL-PRÜFUNG
Temperatur bei
eingeschaltetem Gerät
(°C)
Kann eingestellt werden
Kann eingestellt werden
Tabelle: Widerstand des Motors
Motoren
Gebläsemotor
Drehtellermotor
MESSPUNKTE
Zwischen N und L
Zwischen Anschluss N und WEISS (WHT)
Zwischen Anschluss L und ROT (RED)
Tabelle: Prüfung des Stromunterbrechers
Temperatur bei
ausgeschaltetem Gerät
(°C)
Über 150°C
Über 150°C
Widerstand
Ca. 15,5 kΩ
20A
L
Cx
N
R-64ST - 14
Anzeige des Ohm
meters (Bei einer
Raumtemperatur
von ca. 20°C.)
Geschlossener
Stromkreis 130°C
Geschlossener
Stromkreis 96°C
Ca. 373 Ω
OHMMETER-ANZEIGE
Ca. 680 kΩ
Kurzschluss
Kurzschluss
RED
Cy
Cy
WHT
