VERFAHRENS-
BUCHSTABE
M
PRÜFUNG DER SCHALTEREINHEIT
Erlischt das Display nicht, wenn die
STOPP-Taste berührt wird, ist zuerst
sicherzustellen, dass der Kabelbaum einen
guten Kontakt hat, dass der Stoppschalter
korrekt funktioniert, dass die Kontakte
geschlossen sind, wenn die Tür
geschlossen ist, und öffnen, wenn die Tür
geöffnet wird. Wenn der Stoppschalter
korrekt funktioniert, den Kabelbaum, der
die Schaltereinheit mit der Hauptplatine
verbindet, abtrennen und sicherstellen,
dass der Stoppschalter geschlossen ist
(entweder die Tür schließen oder den
Stoppschalter-Anschluss kurzschließen.)

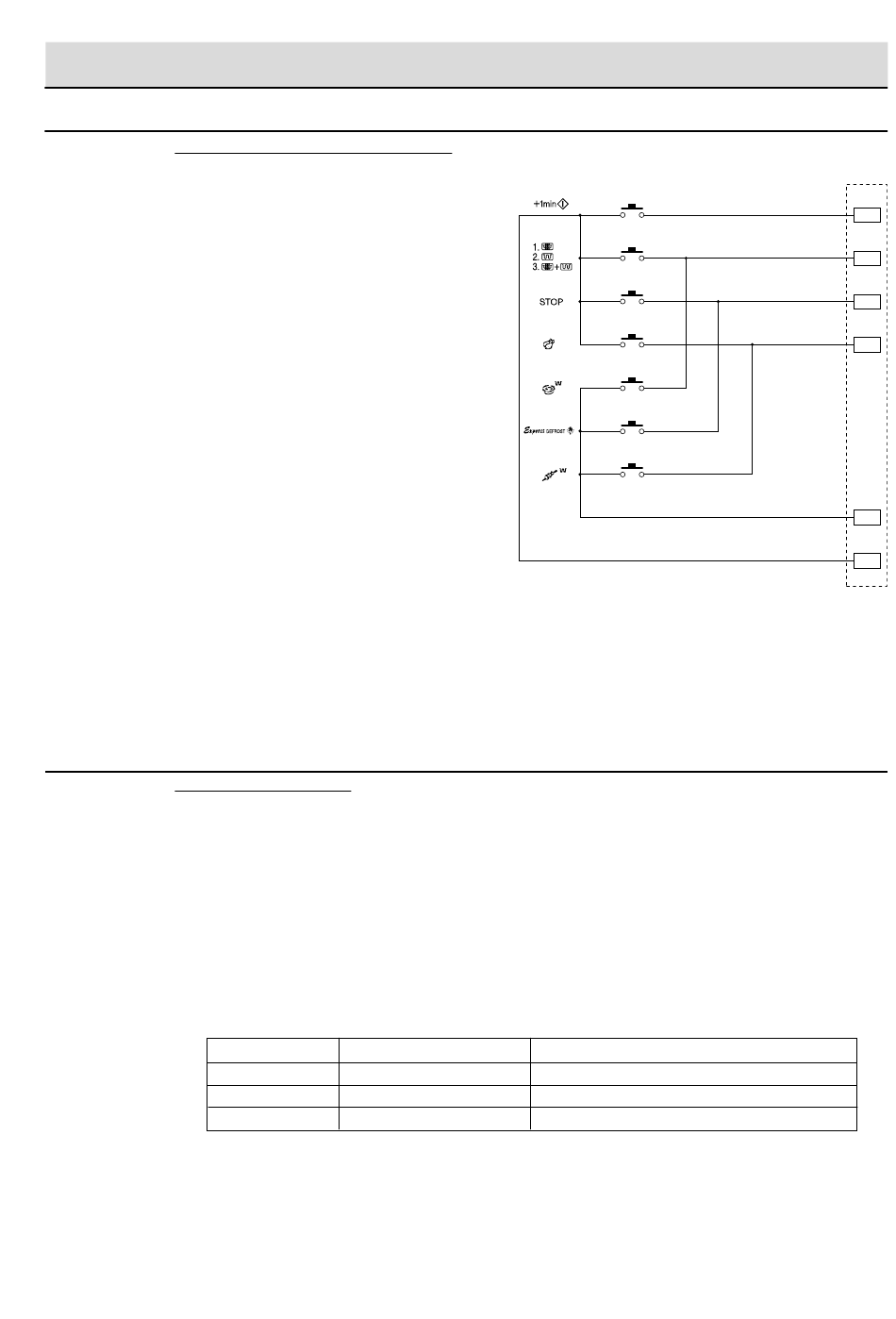

Die Matrix der Schaltereinheit am
Schaltereinheit-Schaltkreis verwenden und
eine Drahtbrücke zwischen den Pins
anschließen, welche dem Kontakt der
STOPP-Taste entsprechen. Löscht die
Baugruppe und ertönt ein akustisches
Signal, ist die Schaltereinheit defekt und
muss ausgetauscht werden. Antwortet die
Baugruppe nicht, ist die Hauptplatine defekt
und muss ausgetauscht werden. Antwortet
eine bestimmte Taste nicht, kann die oben
genannte Methode angewendet werden
(nach Löschen der Displayeinheit), um zu
bestimmen, ob die Displayeinheit oder die
Hauptplatine defekt ist.
N
PRÜFUNG DES RELAIS
Das äußere Gehäuse entfernen und die Spannung zwischen Pin Nr. 1 und 3 des 3-Pin Steckers (A)
der Steuereinheit mit einem Wechselstrom-Voltmeter prüfen.
Das Voltmeter sollte Nennspannung anzeigen. Ist dies nicht der Fall, den Schaltkreis des Herdes prüfen.
Prüfung der Relais RY1, RY2 und RY3:
Diese Relais arbeiten mit Gleichstromspannung.
Die Spannung der Relaiswicklung mit einem Gleichstrom-Voltmeter während dem Mikrowellen-,
dualen Grill-, oder Grillvorgang überprüfen.
Gleichstrom-Spannung wird angezeigt .............. Relais defekt.
Gleichstrom-Spannung wird nicht angezeigt ..... Die an der Relaiswicklung angeschlossene
PRÜFVERFAHREN
RELAISSYMBOL
BETRIEBSSPANNUNG
RY1
Ca. 24,0 V Gleichstrom
RY2
Ca. 18,0 V Gleichstrom
RY3
Ca. 18,0 V Gleichstrom
BAUTEIL-PRÜFUNG
Diode prüfen. Wenn die Diode in Ordnung ist, ist
die Steuereinheit defekt.
Garraumlampe / Drehtellermotor / Gebläsemotor
Heizelement
HS-Transformator
R-64ST - 17
SW1
SW2
SW3
SW4
SW5
SW6
SW7
ANGESCHLOSSENE BAUTEILE
1
2
3
4
5
6
CN-G
