1. Vorsichtsmaßnahmen bei der Handhabung von
elektrischen Bauteilen
In diesem Gerät sind CMOS LSI als integrierte Bestand-
teile der Stromkreise enthalten. Bei der Hand-habung
dieser Teile müssen die folgenden Vorsichtsmaß-
nahmen strengstens befolgt werden. CMOS LSI haben
extrem hohe Impedanzen an den Ein- und Ausgang-
sanschlüssen. Deshalb werden sie leicht durch die
umliegende Hochspannungsquelle, statische Elektri-
zität in Kleidung usw. beeinflusst und werden man-
chmal nicht vollständig durch den eingebauten Schutz-
kreis geschützt.
Zum Schutz der CMOS LSI.
1) Bei der Lagerung und beim Transport die Teile sorg-
fältig in Aluminiumfolie einwickeln. Die gedruckten
Schaltungen mit den CMOS LSI ebenfalls in Alu-
miniumfolie verpacken.

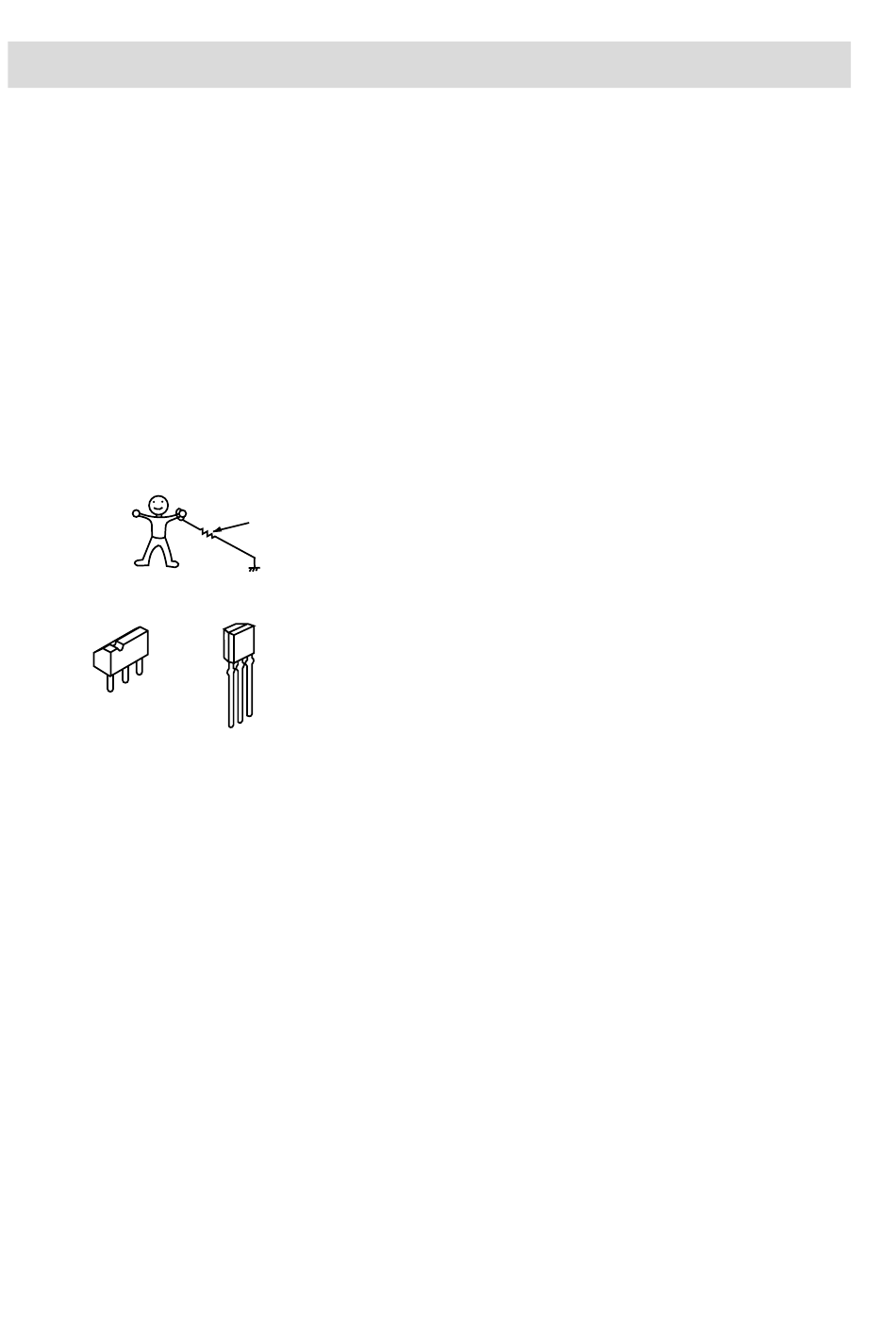

2) Bei Lötarbeiten muss der Techniker, wie in der Ab-
bildung dargestellt, geerdet werden. Das Lötzinn
und den Arbeitstisch ebenfalls erden.
2. Ansicht der elektronischen Bauteile
B
C
E
Transistor
2SB1238
3. Wartung des Sensortasten-Bedienfeldes
Nachfolgend wird die Wartung des Sensortasten-Be-
dienfeldes des Mikrowellenherdes beschrieben, ebenso
wie Vorsichtsmaßnahmen, die bei der Wartung getrof-
fen werden müssen.
Um die Wartung vorzunehmen, kann die Stromversor-
gung zum Sensortasten-Bedienfeld entweder der
Stromleitung des Gerätes selbst oder einer externen
Stromquelle entnommen werden.
(1) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung vom Gerät selbst:
VORSICHT:
DER LEISTUNGSTRANSFORMATOR DES
MIKROWELLENHERDES VERFÜGT NOCH
ÜBER GENÜGEND RESTSPANNUNG, UM
WÄHREND DER WARTUNG EINE GEFAHR
DARZUSTELLEN.
Beim Prüfen der Funktion des Sensortasten-Bedien-
feldes muss deshalb das äußere Gehäuse auf das
Gerät gestellt werden, damit der Leistungstransformator
nicht berührt wird. Die Primärwicklung (Anschluss) des
Leistungstransformators kann auchabgezogen wer-
den, um diesen auszuschalten. Das Ende des Anschlus-
ses muss dann mit Isolierband isoliert werden. Nach
der Wartung sicherstellen, dass die Kabel wieder an
den korrekten Stellen angeklemmt werden.
SENSORTASTEN
WARTUNG
approx. 1M ohm
ca. 1MOhm
Transistor
DTA123ES
KRA101M
C B
KRA223M
E
KRC243M
A. Bei einigen Modellen ist das Netzkabel zwischen
Sensortasten-Bedienfeld und dem Gerät selbst
so kurz, dass sie nicht voneinander getrennt wer-
den können.
Bei diesen Modellen müssen deshalb alle Steuerun-
gen des Bedienfeldes (einschließlich der auf die
Sensoren bezogenen) geprüft und repariert werden,
während sie an das Gerät angeschlossen bleiben.
B. Andererseits ist bei einigen Modellen das Netz-
kabel zwischen Sensortasten-Bedienfeld und
dem Gerät selbst so lang, dass diese voneinan-
der getrennt werden können. Bei diesen Model-
len können die Steuerungen des Bedienfeldes
geprüft und repariert werden, während es vom
Gerät entfernt wird; in diesem Fall müssen beide
Enden des Türschalters (auf der gedruckten
Schaltung) mit einer Drahtbrücke kurzgeschlos-
sen werden. Dadurch wird ein Betriebsstatus er-
zeugt, welcher dem bei geschlossener Garraum-
tür entspricht. Die Sensorbezogenen Steuerun-
gen des Bedienfeldes können dann überprüft
werden, wenn ein oder mehrere Ersatzwider-
stände benutzt werden, deren Widerstand dem
dieser Steuerungen entspricht.
(2) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung von einer externen Stromquelle:
Das Sensortasten-Bedienfeld vollständig vom Gerät
abklemmen und beide Enden des Türschalters (auf der
gedruckten Schaltung) kurzschließen. Dadurch wird
ein Betriebsstatus erzeugt, welcher dem bei geschlos-
sener Garraumtür entspricht. Eine externe Stromquelle
muss an dem Stromeingangsanschluss des Sensor-
tasten-Bedienfeldes angeschlossen werden. Dann kön-
nen die Steuerungen des Bedienfeldes überprüft und
repariert werden, und auch die Sensorbezogenen
Steuerungen des Bedienfeldes können mit Ersatzwider-
ständen geprüft werden.
4. Wartungs-Werkzeuge
Werkzeuge, die zur Wartung des Sensortasten-Bedien-
feldes benötigt werden:
1) Lötkolben: 30 W
(Es wird empfohlen einen Lötkolben mit einem Er-
dungsanschluss zu verwenden.)
2) Oszilloskop: Einstrahlig, Frequenzbereich:
Gleichstrom - 10 MHz oder neueres Modell.
3) Sonstiges: Handwerkzeug
5. Sonstige Vorsichtsmaßnahmen
1) Um statische Elektrizität zu verhindern, muss die
Aluminiumfolie entfernt werden, bevor die Strom-
quelle zum Bedienfeld eingeschaltet wird.
2) Der Anschluss der Tasteneinheit so an die Steuer-
einheit anschließen, dass die Kabel nicht verdreht
werden.
3) Nach Entfernen der Aluminiumfolie muss besonders
darauf geachtet werden, dass auf die Ein- und Aus-
gangsanschlüsse keine ungewöhnliche Spannung
durch statische Elektrizität gelegt wird.
4) Anschlüsse, Elektrolytkondensatoren usw. an die
gedruckte Schaltung anschließen und sicherstellen,
dass alle Anschlüsse fest sind.
5) Wo hohe Präzision verlangt wird sicherstellen, dass
die angegebenen Teile benutzt werden.
