Nach Beendigung der Einstellarbeiten an den Türriegel-
schaltern, am Sicherheitsschalter und an der Tür muss, ent-
weder einzeln oder alle zusammen, folgende Leckprüfung
mit einem Mikrowellen-Messgerät durchgeführt werden, um
sicherzustellen, dass die Ergebnisse den Anforderungen
der Leistungsnorm für Mikrowellengeräte entsprechen:

ANFORDERUNG

Der Sicherheitsschalter muss eine Mikrowellenleckstrah-
lung von mehr als 5 mW/cm
(5 cm oder weiter von der Außenfläche entfernt) verhindern.

VORBEREITUNG

Vor der eigentlichen Leckprüfung folgende Schritte durch-
führen;
1. Sicherstellen, dass das Messgerät einwandfrei gemäß
der Bedienungsanleitung funktioniert.
Wichtig:
Es müssen Messgeräte verwendet werden, die den An-
forderungen gemäß der Leistungsnorm für Mikrowellen
entsprechen.
mW cm
mW cm

MESSUNG DER MIKROWELLENSTRAHLUNG

2 an jeder Stelle des Gerätes
2
2

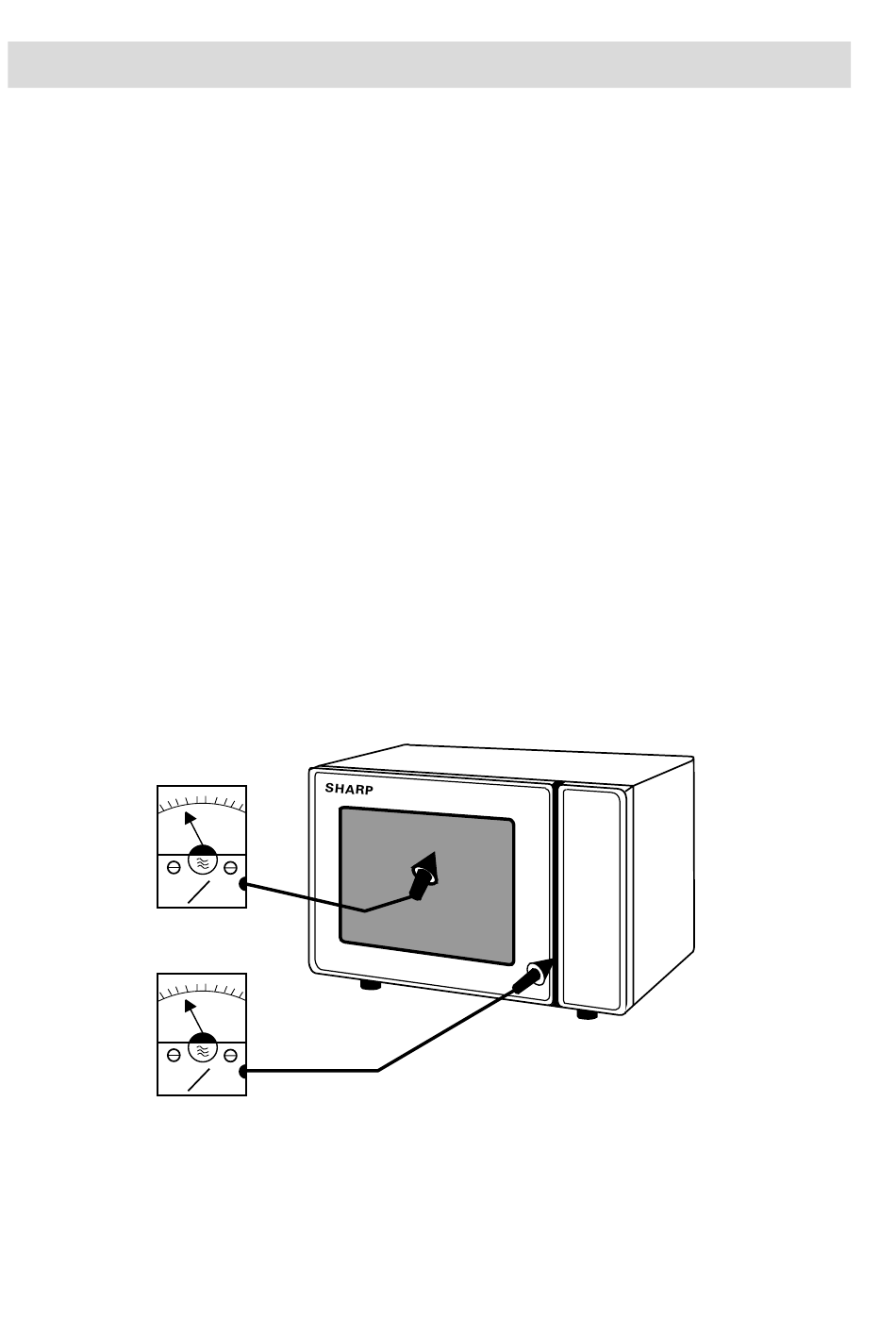

Messung der Mikrowellen-Leckstrahlung im Abstand von 5 cm
Microwave leakage measurement at 5 cm distance
Empfohlene Messgeräte:
NARDA 8100
NARDA 8200
HOLADAY HI 1500
SIMPSON 380 M
2. Drehteller in den Garraum stellen.
3. Ein Gefäß mit 275 ± 15 ml Wasser mit einer Anfangs-
temperatur von 20 ± 5°C in die Mitte des Drehtellers
stellen. Bei diesem Gefäß sollte es sich um einen
niedrigen 600 ml-Becher mit einem Innendurchmesser
von ca. 8,5 cm aus einem elektrisch nichtleitendem
Material, z. B. Glas oder Kunststoff, handeln.
Es ist wichtig, diese Standardlast in den Garraum zu
stellen, nicht nur um das Gerät zu schützen, sondern
auch um sicherzustellen, dass eine eventuelle Leck-
strahlung genau gemessen wird.
4. Garraumtür schließen, das Mikrowellengerät auf meh-
rere Minuten einstellen und einschalten. Sollte das Wasser
vor Beendigung der Prüfung den Siedepunkt erreichen,
das Wasser durch 275 ml kaltes Wasser ersetzen.
5. Die Prüfspitze langsam (nicht schneller als 2,5 cm/Sek.)
entlang der Lücke bewegen.
6. Die Mikrowellenstrahlungsemission sollte im Abstand
von 5 cm oder weiter von der Außenfläche des Gerätes
gemessen werden.
R-64ST - 28
