AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
Ausbau
1. Trennen Sie den Herd von der Stromversorgung.
2. Den Drehteller und den Drehtellerträger aus dem
Garraum entfernen.
3. Den Herd umdrehen.
4. Trennen Sie die vier (4) Brücken vom Drehtellermo-
torgehäuse und der Bodenplatte mit einer Kneifzange
wie in Abbildung C-4(a) dargestellt.
VORSICHT:
LASSEN SIE DAS DREHTELLER-
MOTORGEHÄUSE NICHT IN DEN
GARRAUM FALLEN, NACHDEM SIE
DIE BRÜCKEN ABGESCHITTEN
HABEN. DIE MOTORKABEL WERDEN
BESCHÄDIGT UND ES IST SCHWIE-
RIG, DAS GEHÄUSE WIEDER AUS
DEM GARRAUM ZU ENTFERNEN.
5. Das Drehtellermotorgehäuse von der Grundplatte trennen.
6. Die Kabel vom Drehtellermotor abziehen.
7. Lösen Sie eine (1) Schraube, die den Drehtellermotor
am Garraum befestigen.
8. Trennen Sie den Drehtellermotor vom Garraum.
9. Der Motor des Drehtellers ist jetzt ausgebaut.
Brücken
Schraube

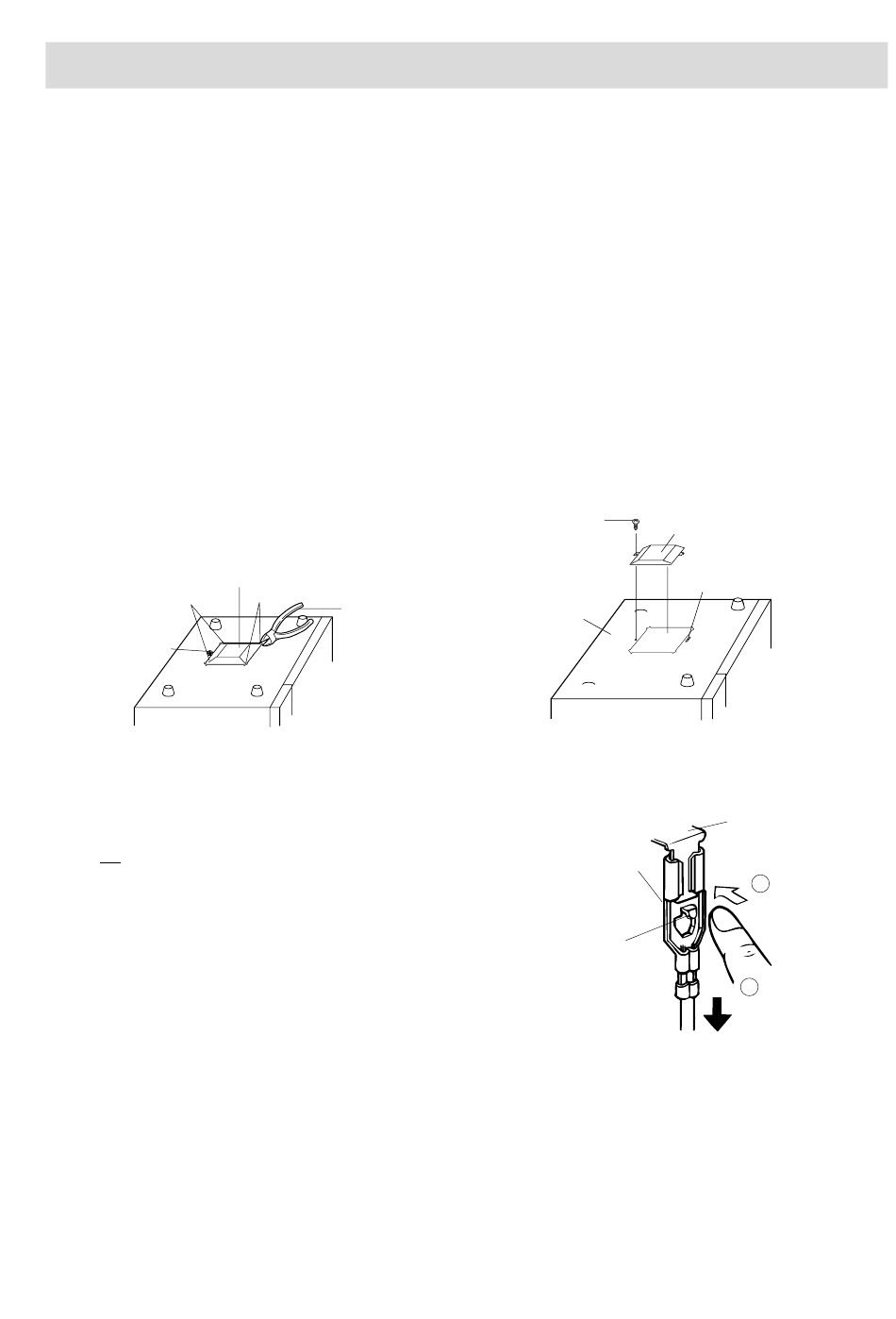

Abbildung C-4(a). Ausbau
des Drehtellermotorgehäuses
MAGNETRON AUSBAUEN
1. DIE 3D-PUNKTE PRÜFEN.
2. Den Hebel des Positive Lock®-Steckverbinders drücken.
3. Ziehen Sie den Positive Lock®-Steckverbinder nach
unten.
VORSICHT: BEIM ANSCHLUSS DES POSITIVE
LOCK®-STECKVERBINDERS AN DIE
KLEMMEN IST DARAUF ZU ACHTEN,
DASS DER HEBEL DES POSITIVE
LOCK®-STECKVERBINDERS ZU IH-
NEN (KUNDENDIENSTTECHNIKER)
ZEIGT.

DREHTELLERMOTOR AUSBAUEN

Drehtellermotorgehäuse
Brücken
Kneifzange
Wieder-Einbau
1. Entfernen Sie mit der Kneifzange alle scharfen Kanten
am Drehtellermotorgehäuse und an der Bodenplatte.
2. Installieren Sie mit der einen (1) Befestigungsschraube
den Drehtellermotor wieder am Garraum.
3. Stecken Sie die Kabel wieder in den Drehtellermotor.
4. Fügen Sie die Haltezunge des Drehtellermotorge-
häuses in das Loch in der Bodenplatte wieder ein, wie
in der Abbildung C-4(b) dargestellt.
5. Installieren Sie das Drehtellermotorgehäuse wieder
mit einer LX-CZA001URE0-Schraube an der Grund-
platte.
Schraube
Bodenplatte
Abbildung C-4(b). Wieder-Einbau
des Drehtellermotorgehäuses
Positive Lock®-
Positive lock®
Steckverbinder
connector
Lever
Abbildung C-2. Positive Lock®-Steckverbinder
R-64ST - 25
Drehtellermotorgehäuse
Loch
Klemme
Terminal
1
Drücken
Push
Hebel
2
Herunterziehen
Pull down
