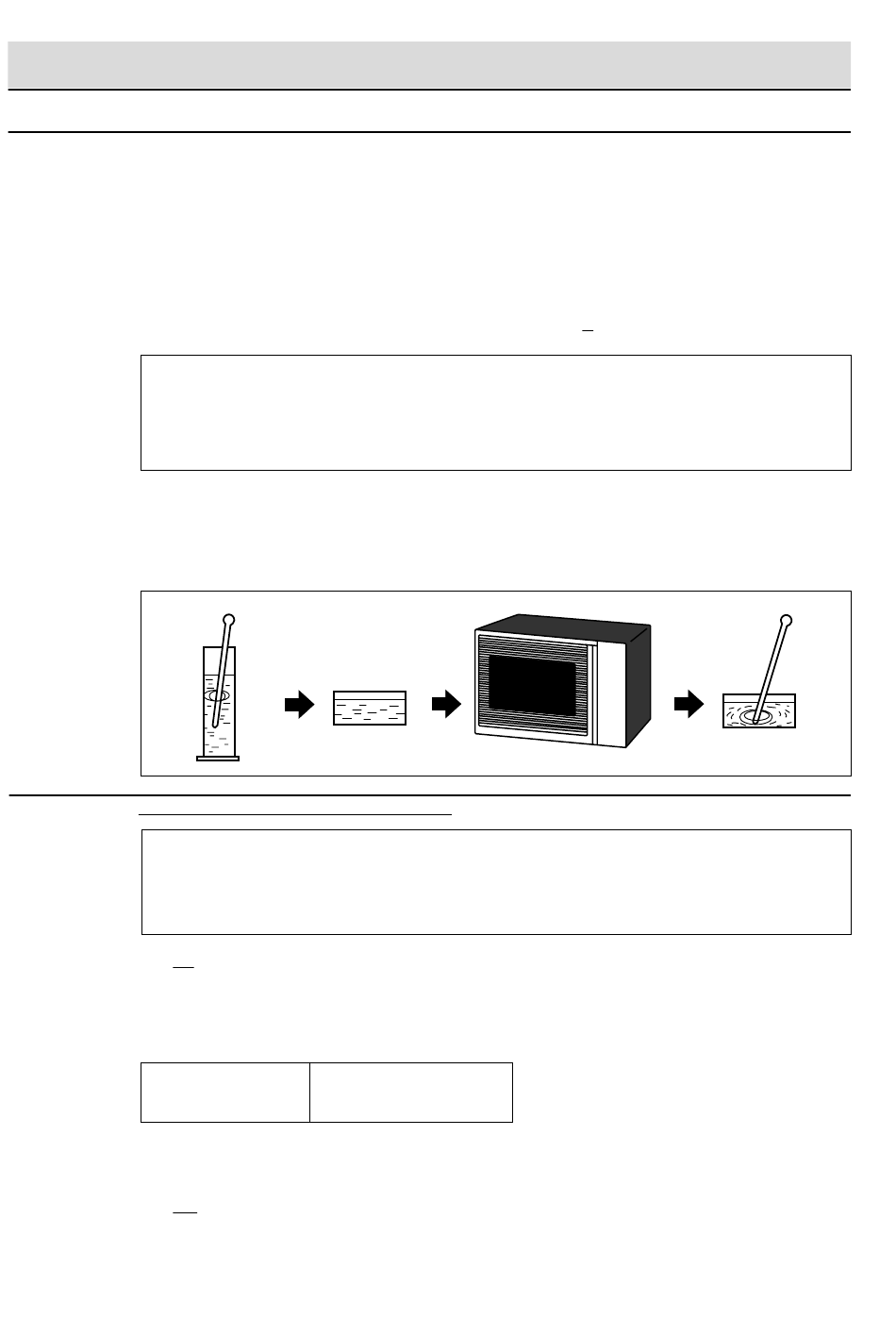

Messverfahren:
1. Die Anfangstemperatur des Wassers messen, bevor es in den Behälter eingefüllt wird.
(Beispiel: Anfangstemperatur T1 = 11°C)
2. 1 Liter Wasser in den Behälter füllen.
3. Den gefüllten Teller auf die Mitte des Drehtellers stellen.
4. Den Mikrowellenherd auf Garleistungsstufe HIGH in Betrieb nehmen, damit die Wassertemperatur
um ∆ T von (10 ± 2) K ansteigt.
5. Das Wasser umrühren, damit eine gleichmäßige Wassertemperatur im ganzen Behälter erreicht wird.
6. Endgültige Wassertemperatur messen. (Beispiel: Endtemperatur T2 = 21°C)
7. Nach der o. g. Formel die Mikrowellen-Ausgangsleistung P in Watt berechnen.
Anfangstemperatur ................................................................................................... T1 = 11°C
Temperatur nach (52 + 3) = 55 Sek. ....................................................................... T2 = 21°C
Temperaturdifferenz kalt-warm .............................................................................∆T1 = 10°C
Gemessene Ausgangsleistung:
Die Gleichung ist "P = 80 x ∆T" .................................................... P = 80 x 10°C = 800 Watt
BEURTEILUNG: Die gemessene Ausgangsleistung sollte mindestens
ACHTUNG: 1°C ENTSPRICHT 75 WATT. BEI UNZUREICHENDER LEISTUNG DIE MESSUNG
B PRÜFUNG DES HS-TRANSFORMATORS
WARNUNG: An der Sekundärwicklung und der Heizwicklung des HS-Transformators sind
DIE 3D-PUNKTE ÜBERPRÜFEN.
Die Anschlussleitungen der Primärwicklung des HS-Transformators abtrennen. Die Anschlüsse der
Heiz- und Sekundärwicklung von den anderen Hochspannungsschaltungen abtrennen. Mit einem
Ohmmeter (niedriger Messbereich) können alle drei Wicklungen auf Durchgang geprüft werden.
Folgende Messergebnisse müssen erreicht werden:
a. Primärwicklung
b. Sekundärwicklung
c. Heizwicklung
Weichen die tatsächlichen Messwerte von den oben genannten ab, ist der HS-Transformator wahr-
scheinlich defekt und muss ausgewechselt werden.
DIE 4W-PUNKTE PRÜFEN.
PRÜFVERFAHREN
BAUTEIL-PRÜFUNG
leistung betragen.
WIEDERHOLEN.
1000 g
1000 g
T1˚C
Hochspannung bzw. Starkstrom vorhanden. Es ist sehr gefährlich, in der
Nähe dieser Teile zu hantieren, wenn das Gerät eingeschaltet ist. NIEMALS
Spannungsmessungen an den Hochspannungsstromkreisen, auch nicht an
den Magnetronheizfäden, durchführen.
ca. 2,22 Ohm
ca. 142 Ohm
weniger als 1 Ohm
R-64ST - 12
Heizt für 55 Sek.
±
15% der Nenn-Ausgangs-
1000 g
T2˚C
