VERFAHRENS-
BUCHSTABE

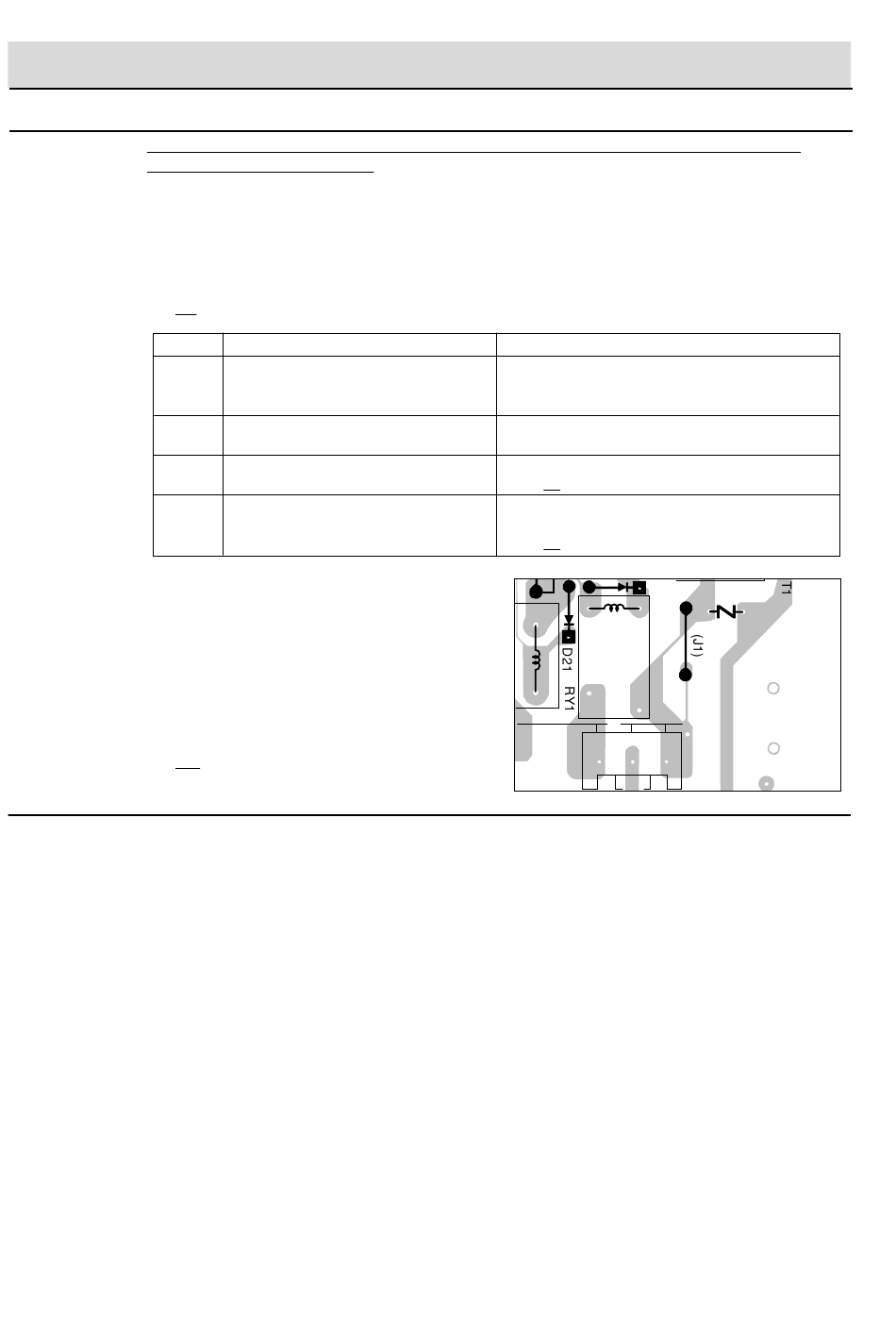

O MASSNAHMEN, WENN DAS FOLIENMUSTER AUF DER GEDRUCKTEN SCHALTUNG
(PWB) UNTERBROCHEN IST.
Um die elektronischen Schaltungen zu schützen, ist dieses Modell mit einem dünnen Folienmuster
über dem Eingangsschaltkreis des PWB ausgestattet. Dieses Folienmuster dient als Sicherung. Ist
das Folienmuster unterbrochen, ist die folgende Anleitung zur Behebung des Fehlers zu befolgen.
Problem: STROM EINGESCHALTET, Anzeige leuchtet nicht auf.
DIE 3D-PUNKTE PRÜFEN.
SCHRITTE
HINWEIS: * Zum Zeitpunkt dieser Reparaturen
DIE 4W-PUNKTE PRÜFEN.
PRÜFVERFAHREN
VORFALL
1 Die Wechselstrom-Nennspannung liegt nicht
an Klemme POWER des CPU-Steck-
verbinders (CN-A) an.
2 Die Nennspannung liegt auf der Primärseite
des NS-Trafos an.
3 Muster ist bei "a" unterbrochen.
4 Muster ist bei "a" und "b" unterbrochen.
den Varistor einer Sichtprüfung auf
Beschädigungen unterziehen und
den Transformator mit einem Mess-
gerät auf Kurzschluss (Widerstand
der Primärwicklung prüfen) unter-
suchen. Werden Fehler festgestellt,
die defekten Teile austauschen.
BAUTEIL-PRÜFUNG
Spannungsversorgung und Netzkabel prüfen.
NS-Trafo oder Sekundär-Schaltung defekt.
Prüfen und reparieren.
* Drahtbrücke J1 einlegen und löten.
(DIE 3D-PUNKTE VOR DER REPARATUR PRÜFEN.)
* Die Wicklung RCILF2003YAZZ zwischen "c" und "d"
einlegen.
(DIE 3D-PUNKTE VOR DER REPARATUR PRÜFEN.)
RY2
OL / FM
/ TTM
R-64ST - 18
URSACHE ODER KORREKTUR
D20
d
VRS1
a
b
AC
c
5 1
CN - A
