AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
Ausbau
1. DIE 3D-PUNKTE PRÜFEN.
2. Die eine (1) Befestigungsschraube, die das grün-gelbe
Kabel an der Garraumoberseitenwand befestigt, lösen.
3. Die Anschlüsse des Netzkabels vom Entstörfilter
abziehen, siehe Abbildung C-3(a).
4. Das Kabel aus der Rückwand herausziehen.
5. Damit ist das Netzkabel ausgebaut.
LEISTUNGWINKEL
GRÜN-GELBES
KABEL
BRAUNES KABEL
L
N
BLAUES
KABEL
ENTSTÖRFILTER

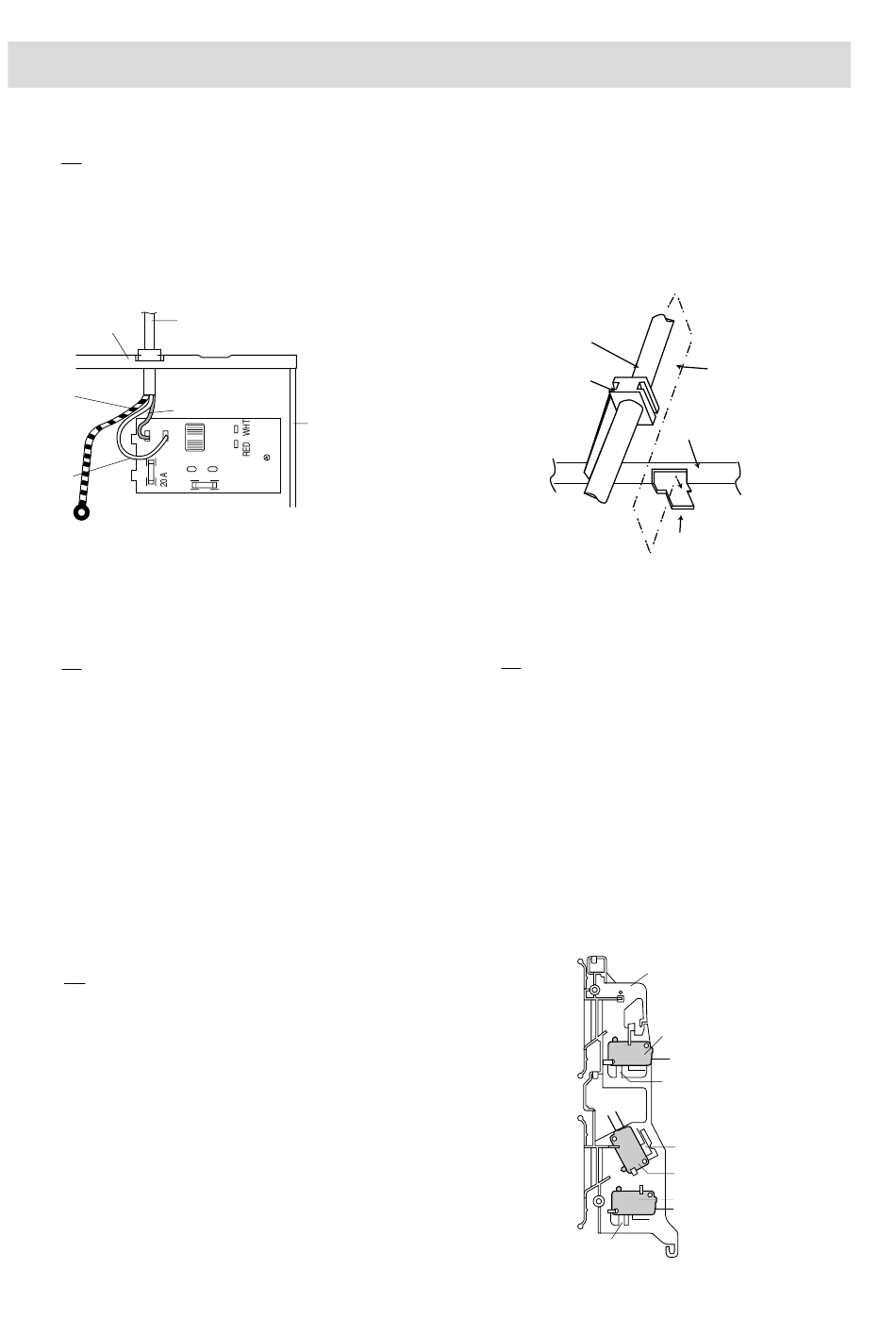

Abbildung C-3(a). Netzkabel austauschen

BEDIENFELD AUSBAUEN

1. DIE 3D-PUNKTE PRÜFEN.
2. Die Anschlüsse und Kabel vom Bedienfeld abziehen.
3. Eine (1) Halteschraube zwischen Bedienfeld und Gar-
raum lösen und das Bedienfeld abnehmen.
4. Das Bedienfeld anheben und nach vorne abziehen.
5. Damit ist das Bedienfeld ausgebaut.

RIEGELSCHALTER, SICHERHEITSSCHALTER UND STOPPSCHALTER AUSBAUEN

1. DIE 3D-PUNKTE PRÜFEN.
2. Das Bedienfeld entfernen, siehe "BEDIENFELD AUS-
BAUEN".
3. Entfernen Sie den Öffnungshebel an der Frontplatte
des Garraums, indem Sie das Bedienfeld abnehmen.
4. Die Kabel von allen Schaltern lösen.
5. Die eine (1) Schraube zur Befestigung des Riegelha-
kens am Garraum lösen.
6. Den Riegelhaken ausbauen.
7. Entfernen Sie den (die) Schalter vom Riegelhaken,
indem Sie die sichernde Haltezunge ein wenig nach
hinten schieben und den (die) Schalter auf dem Bedien-
feld drehen.
8. Damit ist (sind) der (die) Schalter ausgebaut.

NETZKABEL AUSTAUSCHEN

NETZKABEL
CHASSISSTÜTZE
TP
TL
F 8 A
Wieder-Einbau
1. Die Netzkabeldurchführung in den Rechteckausschnitt
der Rückwand einsetzen, siehe Abbildung C-3(b): Einbau
des Netzkabels.
2. Den Schutzleiter des Netzkabels zusammen mit einer (1)
Schraube im Garraum fest anziehen.
3. Das braune und das blaue Kabel des Netzkabels ordentlich
am Entstörfilter befestigen, siehe bildliches Diagramm.
POWER SUPPLY
NETZKABEL
CORD
MOULDING
CORD
FORMTEIL KABEL-
STOPPER
ANSCHLAG
Abbildung C-3(b). Netzkabel austauschen

GRILL-HEIZELEMENT AUSTAUSCHEN

1. DIE 3D-PUNKTE PRÜFEN.
2. Trennen Sie die Kabel zum Grill-Heizelement ab.
3. Entfernen Sie die eine (1) Schraube zwischen dem Ablass-
kanal und dem Garraum.
4. Schieben Sie die beiden Haltezungen, die den Reflektor
mit dem Garraum verbinden, nach vorne.
5. Trennen Sie den Reflektor durch Schieben von dem Gar-
raum ab.
6. Damit ist das Grill-Heizelement ausgebaut.
7. Entfernen Sie den Grill-Heizwinkel vom Reflektor.
8. Entfernen Sie die zwei (2) Schrauben zwischen der Kurz-
platte und dem Grill-Heizelement.
9. Damit sind die einzelnen Grill-Heizelemente ausgebaut.
R-64ST - 26
GROMMET
DURCHFÜHRUNGS-
MOULDING
HÜLSEN-FORMTEIL
OVEN CAVITY
GARRAUM-
BACK PLATE
RÜCKWAND
SQUARE HOLE
RECHTECKAUSSCHNITT
Riegelhaken
Latch hook
SW3: Stoppschalter
SW3: Stop switch
Tab
Haltezunge
Haltezunge
Tab
SW2: Sicherheitsschalter
SW2: Monitor switch
SW1: Überwachter
SW1: Monitored latch switch
Riegelschalter
Haltezunge
Tab
Abbildung C-5. Schalter
