SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. GRILL-TASTE BERÜHRT.
4. START-TASTE BERÜHRT.
SCHEMAZEICHNUNG
HINWEIS: ZUSTAND DES HERDS
1. TÜR GESCHLOSSEN.
2. GARZEIT EINGEGEBEN.
3. COMBI-GRILL-TASTE BERÜHRT.
4. START-TASTE BERÜHRT.

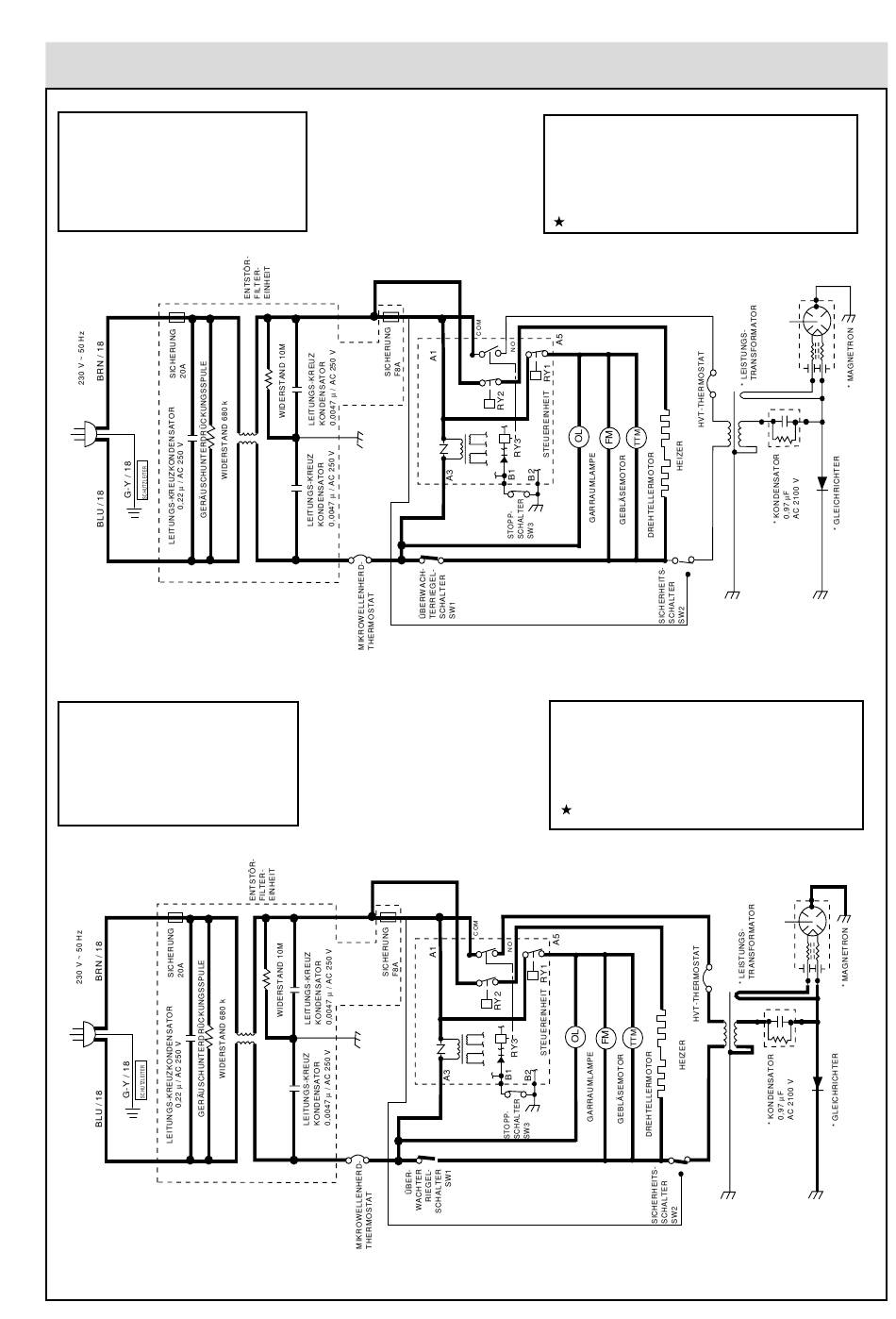

SCHALTPLÄNE
Abbildung 0-3 Schaltplan während des Grillens
Abbildung 0-4 Schaltplan während des dualen Garens
R-64ST - 31
Hinweis:
WS-KABELANSCHLUSS
BRN: BRAUN
BLU: BLAU
G-Y: GRÜNER UND GELBER STREIFEN
/18 : QUERSCHNITTSFLÄCHE VON 1,5 mm
zeigt Bauteile mit mehr als 250 V Potential an.
NO
Hinweis:
WS-KABELANSCHLUSS
BRN: BRAUN
BLU: BLAU
G-Y: GRÜNER UND GELBER STREIFEN
/18 : QUERSCHNITTSFLÄCHE VON 1,5 mm
zeigt Bauteile mit mehr als 250 V Potential an.
NO
NO
2
MIN.
2
MIN.
