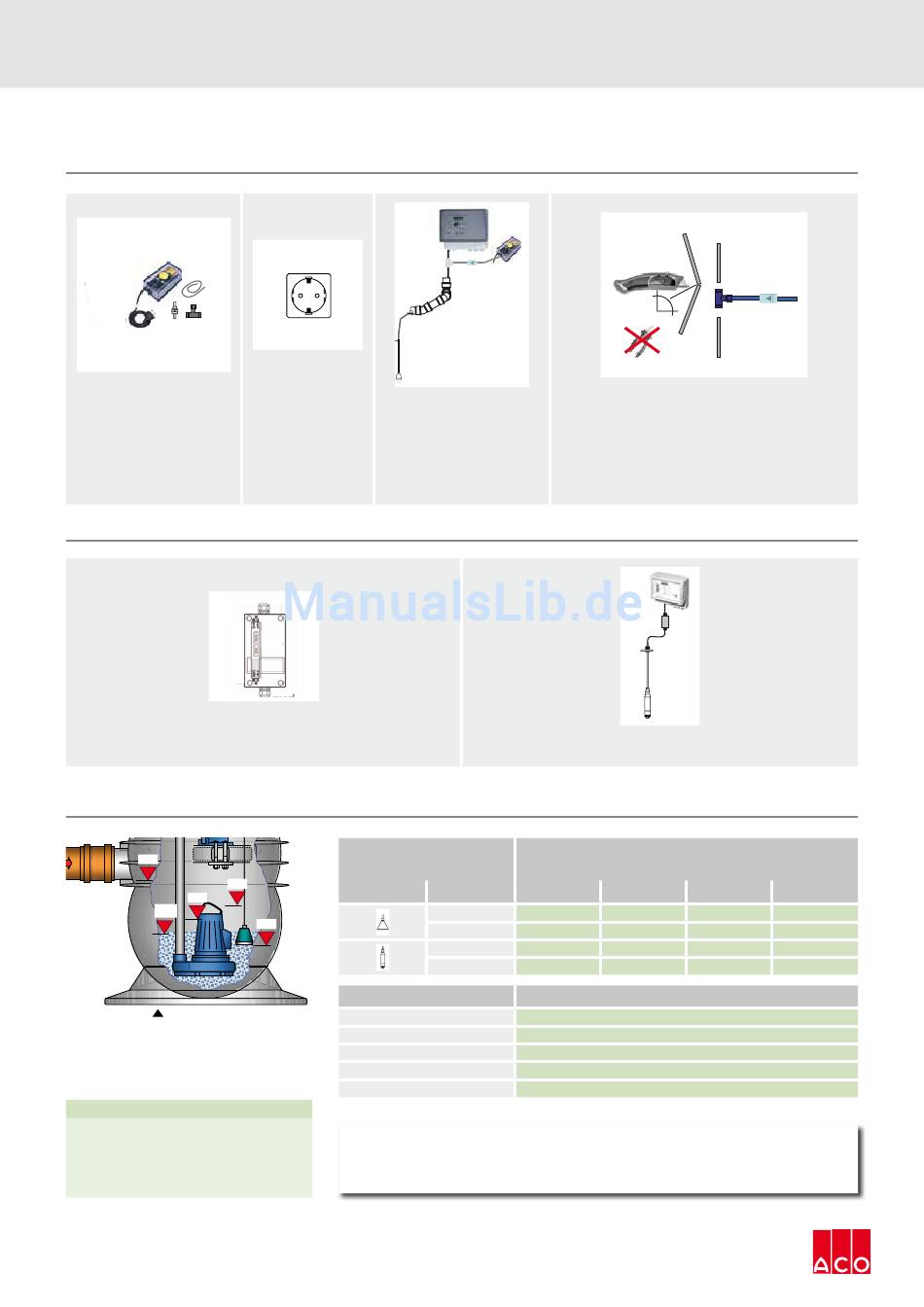

Kompressor zur Lufteinperlung (in Verbindung mit Schaltgerät Multi Control und Staudruckglocke)
… Kompressor mit Anschlusska-
bel und Kleinteilen wird lose
geliefert.
• Rückschlagventil
• T-Stück
• 2 x 0,5 m Schlauch
Ex-Barriere (bei Verwendung der Pegelsonde im Ex-Bereich)
… Ex-Barriere wird als Einheit mit 2 Verschraubungen und Anschlusskabel lose
geliefert.
Schaltpunkte bzw. Einstellwerte der Niveauschaltung
AL
GL
AUS
Abbildung 66
HINWEIS
Schaltpunkte sind werkseitig eingestellt können
in Absprache mit ACO Haustechnik Kunden-
dienst am Schaltgerät (siehe Anleitung) auch
anders eingestellt bzw. den Betriebsverhältnis-
sen angepasst werden .
44
Zur Stromversorgung
… Teile:
„
ist bauseits eine
• A = 20 m Steuerleitung der
Schuko-Steckdose zu
offenen Staudruckglocke
installieren.
• B = T-Stück
• C = Rückschlagventil
• D = 2 x 0,5 m Schlauch
Ausführung
SL
Druckaufnehmer
0
Niveau
0
AUS
GL
SL
AL
ACHTUNG
„
Nachlaufbereich bei Ausführung offene Staudruckglocke mit Lufteinperlung und Pegelsonde auf 0 sec. einstellen.
Nachlaufbereich für offene Staudruckglocke ohne Lufteinperlung gemäß Probelauf ermitteln.
„
„
Bei Pegelsonde: Am Schaltgerät erst den Messbereich der Pegelsonde auf 4 m und dann erst die Schaltpunkte einstel-
len.
Steuerleitungen A + D an entsprechender Stelle mit Mes-
„
ser rechtwinklig aufschneiden.
Überwurfmutter des T-Stückes B lösen, Enden der Steuer-
„
leitungen A + D einstecken und Verschraubungen wieder
anziehen.
Rückschlagventil C entsprechend in Steuerleitung D einbin-
„
den (Pfeilrichtung nach der Staudruckglocke zeigend).
Ex-Barriere in der Nähe des Schaltgerätes montieren und Anschlusskabel der
„
Pegelsonde und des Schaltgerätes entsprechend Klemmenplan verdrahten.
Schaltpunkte / Einstellwerte am Schaltgerät
AUS
Muli-Max-F
5
mono
duo
5
mono
10
duo
10
UK-Staudruckglocke bzw. Pegelsonde = Bezugspunkt
Ausschaltpunkt der Pumpe
Grundlast = Einschaltpunkt der Pumpe
Spitzenlast = Zuschaltung der 2. Pumpe (duo)
Hochalarm ein
in mbar bzw. cm
GL
SL
AL
10
-
30
10
15
30
15
-
35
15
20
35
