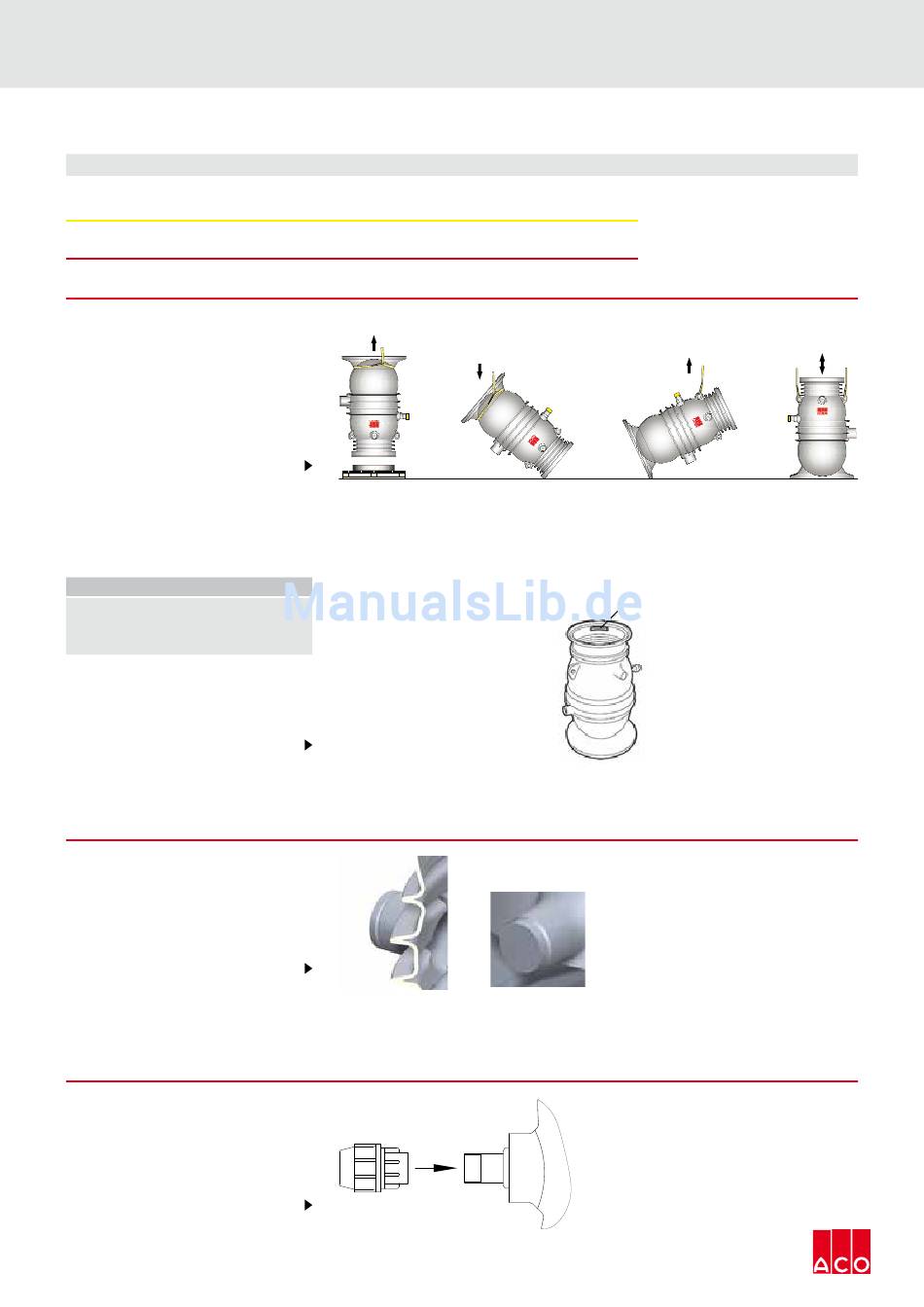

5.2 Einbau und Montage der Anlage

Lieferumfang ACO Passavant zum bauseitigen Einbau bzw. Montage
Hier sind bauseitige Einbau- / Anschlussarbeiten mit bauseitigem Material notwendig.

Schacht Vorbereitung zum Einbau

Abbildung 19
ACHTUNG
Vor dem Einbau des Schachtes bitte unbedingt
die Seriennummer ablesen und unter Pkt 10.2
notieren.
Abbildung 20
Stutzen öffnen
Abbildung 21
Klemmverschraubung DN 50
Abbildung 22
28
Drehen des Schachtes
• An der Liefereinheit Schacht Spannbänder lösen und den Überkopf stehenden
Schacht mit geeignetem Hebezeug (unter Beachtung der Sicherheitshinweise)
drehen und aufstellen.

Schacht Seriennummer notieren

Lüftung /
Zulauf
Kabelleerrohr
Seriennummer
• Die Anschlussstutzen DN 150
(Zulauf), 2 x DN 100 (Entlüftung und
Kabelleerrohr) sind geschlossen und
müssen durch einen Sägeschnitt (ca.
10 mm von Aussenkante) geöffnet
werden.
• Schutzkappe an dem Druckleitungs-
spitzende abnehmen.
• Klemmverschraubung aus dem Bei-
packbeutel entnehmen.
• Gewinde am Druckrohr sorgfältig
abdichten und Klemmverschraubung
aufschrauben.
