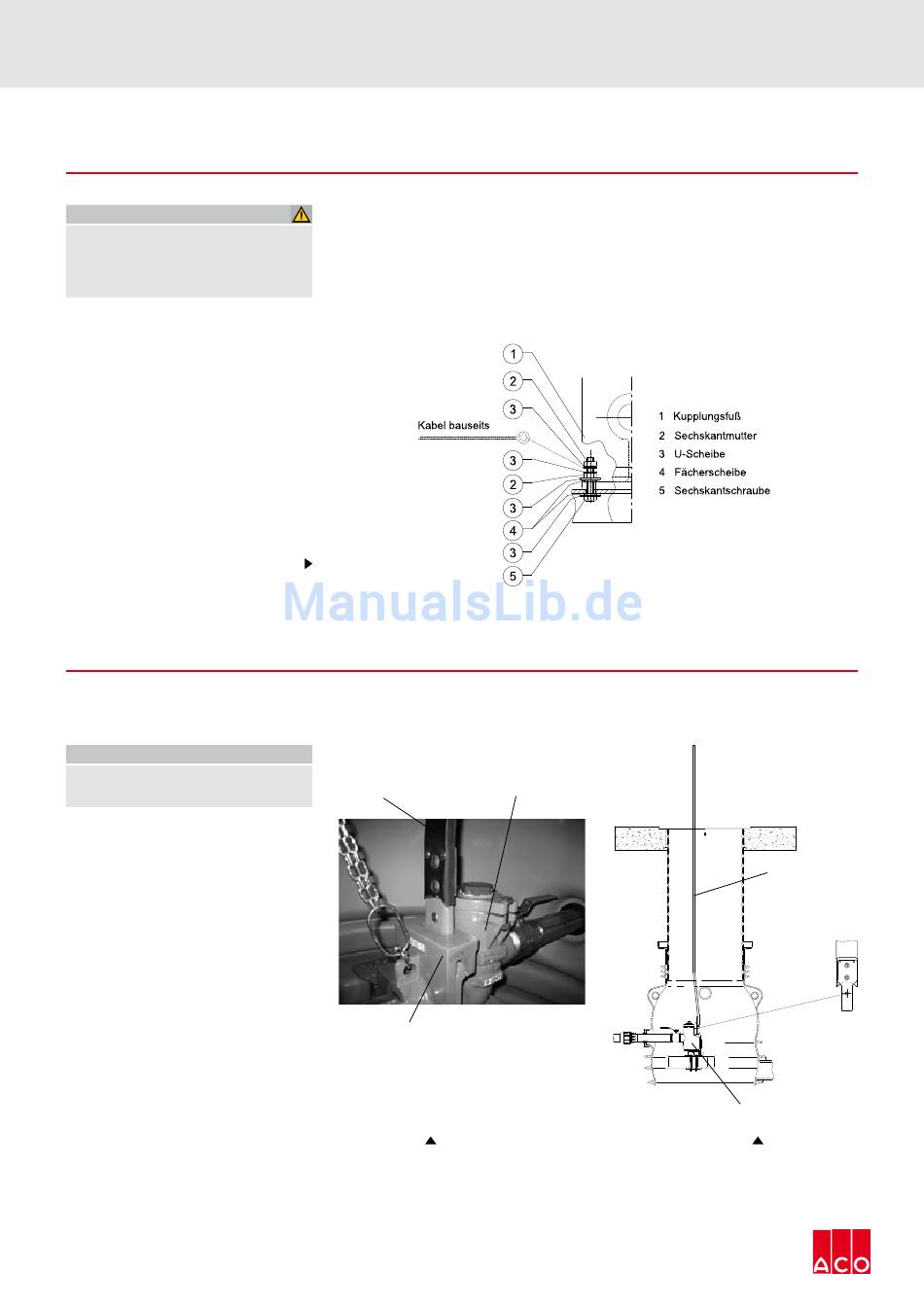

Potentialausgleich im Schacht herstellen
ACHTUNG
Errichten des Potentialausgleiches nach VDE
0100, Teil 540.
Die elektrische Verbindung der Traverse mit
dem Schutzleiter ist auf Durchgang zu prüfen.
Abbildung 27
Führungsriemen montieren
ACHTUNG
Führungsriemen am Haken des Aufsatzstückes
einhängen.
30
• Die Potentialausgleichsleitung (Kabel NYY-J 6 mm², bauseits) ist in ausreichen-
der Länge durch das dafür vorgesehene KG-Rohr (siehe Abb 32) zwischen
Schacht und Standort Schaltgerät zu verlegen.
• Anschlusspunkt im Schacht ist der als PA -gekennzeichnete Anschluss an der
Traverse, welcher auch zur Befestigung des Kupplungsfußes dient.
(bei Ausführung mit Aufsatzstück)
• Einheit Führungsriemen mit dem mitgelieferten Befestigungsmaterial am Kupp-
lungsfuß anschrauben.
Führungsriemen
Gleitklaue
Abbildung 28
Kupplungsfuß
Führungsriemen
Kupplungsfuß
Abbildung 29
