Entlüftungsleitung und Kabelleerrohr anschließen
• Entlüftungsleitung an den Stutzen DN 100 (Anschlussma-
ße nach DIN EN 877, Außen Ø 110) anschließen.
ACHTUNG
• Leitung mit nicht kleiner werdendem Quer-
schnitt und stetig steigend verlegen.
• Weitere Hinweise zur Verlegung der Lüftungs-
leitung siehe unter Pkt. 3.3.
• Verlegungs-Varianten der Lüftungsleitung
siehe unter Pkt. 4.4, Einbauvorschlag.
• Kabelleerrohr an den zweiten Stutzen DN 100 (Anschluss-
maße nach DIN EN 877, Außen Ø 110) anschließen.
ACHTUNG
• Leitung mit nicht kleiner werdendem Quer-
schnitt und stetig steigend bis zum Montage-
ort des Schaltgerätes verlegen.
• Unbedingt Zugdraht einlegen.
Baugrubenverfüllung fortführen
• Baugrubenverfüllung muss mit nichtbindigem Erdstoff mit
1,0 m um den Schacht eingebettet werden.
• Baugrube lagenweise bis unterhalb der Schachtoberkante
rundum gleichmäßig mit Kies mit geringem Sandanteil
und einer Schüttung von max. 30 cm Höhe verfüllen, mit
leichtem Verdichtungsgerät auf Dpr von 97% verdichten.
ACHTUNG
Die verwendeten Baustoffe und Einbauverfah-
ren dürfen keine schädlichen Verformungen,
Beschädigungen oder ungünstige Lastfälle für
die Pumpstation herbeiführen!
Maß F bis OK-Gelände ermitteln
• Stimmt das Niveau OK-Schacht mit der Geländeoberkante
überein, wird kein Aufsatzstück benötigt.
• Ansonsten muss das Abstandsmaß F ermittelt werden.
OK-Schacht
35 cm
(max. Einsteckmaß
des Aufsatzstückes

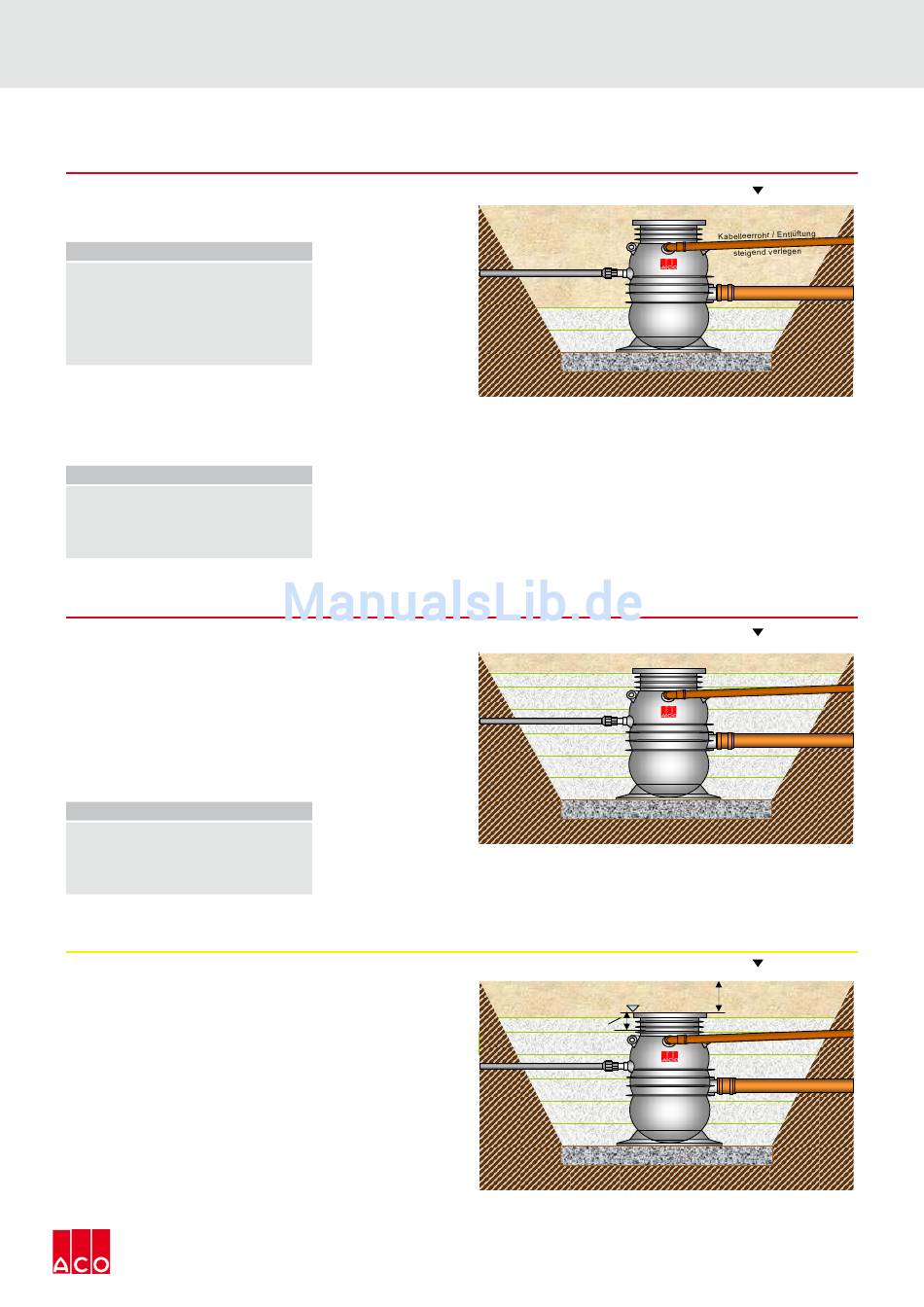

Abbildung 40
Abbildung 41
Abbildung 42
F
35
