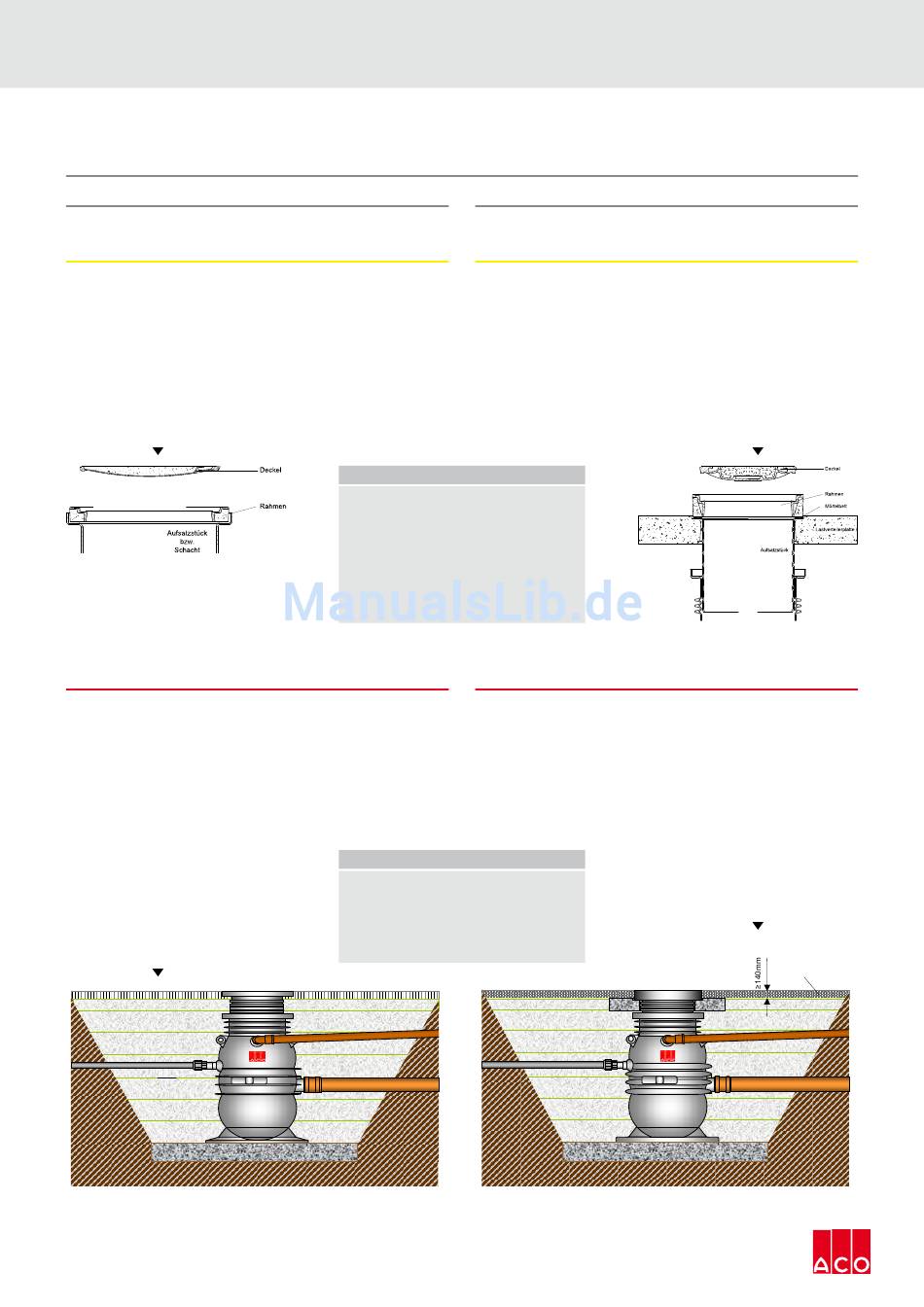

Einbaufall Kl. A bzw. B
Schachtabdeckung einbauen
• Auflageflächen in der Abdeckungsaufnahme am Schacht
bzw. am Aufsatzstück reinigen.
• Unterseite des Rahmens der Schachtabdeckung reinigen.
• Rahmen in die Aufnahme, gegebenenfalls satt in ein Mör-
telbett, einsetzen und auf Niveau OK-Gelände ausrichten.
• Auflageflächen von Rahmen und Deckel reinigen, dann
erst Deckel einlegen.
Abbildung 53
Baugrubenverfüllung beenden
• Ein Belag (z.B. ein Asphaltbelag) als Abschluss der Bau-
grubenverfüllung einbringen.
Abbildung 55
38
Unterscheidung der Einbaufälle
Einbaufall Kl. D
Schachtabdeckung einbauen
• Auflageflächen in der Abdeckungsaufnahme an der Last-
verteilerplatte reinigen.
• Unterseite des Rahmens der Schachtabdeckung reinigen.
• Rahmen satt in ein Mörtelbett einsetzen und auf Niveau
OK-Gelände ausrichten.
• Auflageflächen von Rahmen und Deckel reinigen, dann
erst Deckel einlegen.
ACHTUNG
• Vor Einbau der Schachtabdeckung prüfen, ob deren
Klassifizierung der Nutzung des Einbaubereiches
entspricht.
• Auflageflächen von Rahmen und Deckel reinigen,
sonst keine ruhige Deckellage und erhöhter
Verschleiß.
• Belastung der Schachtabdeckung erst nach
Abbindezeit des event. verwendeten Mörtels,
frühestens nach 72 Stunden (Zeit kann durch Einsatz
von Schnellbinder oder Kunststoffmörtel verkürzt
werden).
Baugrubenverfüllung beenden
• Oberhalb der Lastverteilerplatte ein Belag (z.B. ein
Asphaltbelag) von ≥140 mm anordnen, der eine Lastver-
teilung von 45° zulässt.
• Muss bauseitig der Asphaltbelag höher als 140 mm sein,
können zwischen der Verteilerplatte und der Abdeckung
handelsübliche Ausgleichsringe nach DIN 4034 T1einge-
baut werden.
ACHTUNG
• Bei der Aufbringung des letzten Belags zur Verfüllung
der Baugrube Schachtabdeckung nicht mehr
verschieben.
• Rahmen der Schachtabdeckung sollte auf keinen Fall
höher stehen als der Belag, eher sollte der Belag
etwas höher sein und an den Rand des Rahmens
angezogen werden.
Abbildung 54
Abbildung 56
z.B. Asphalt-
belag
