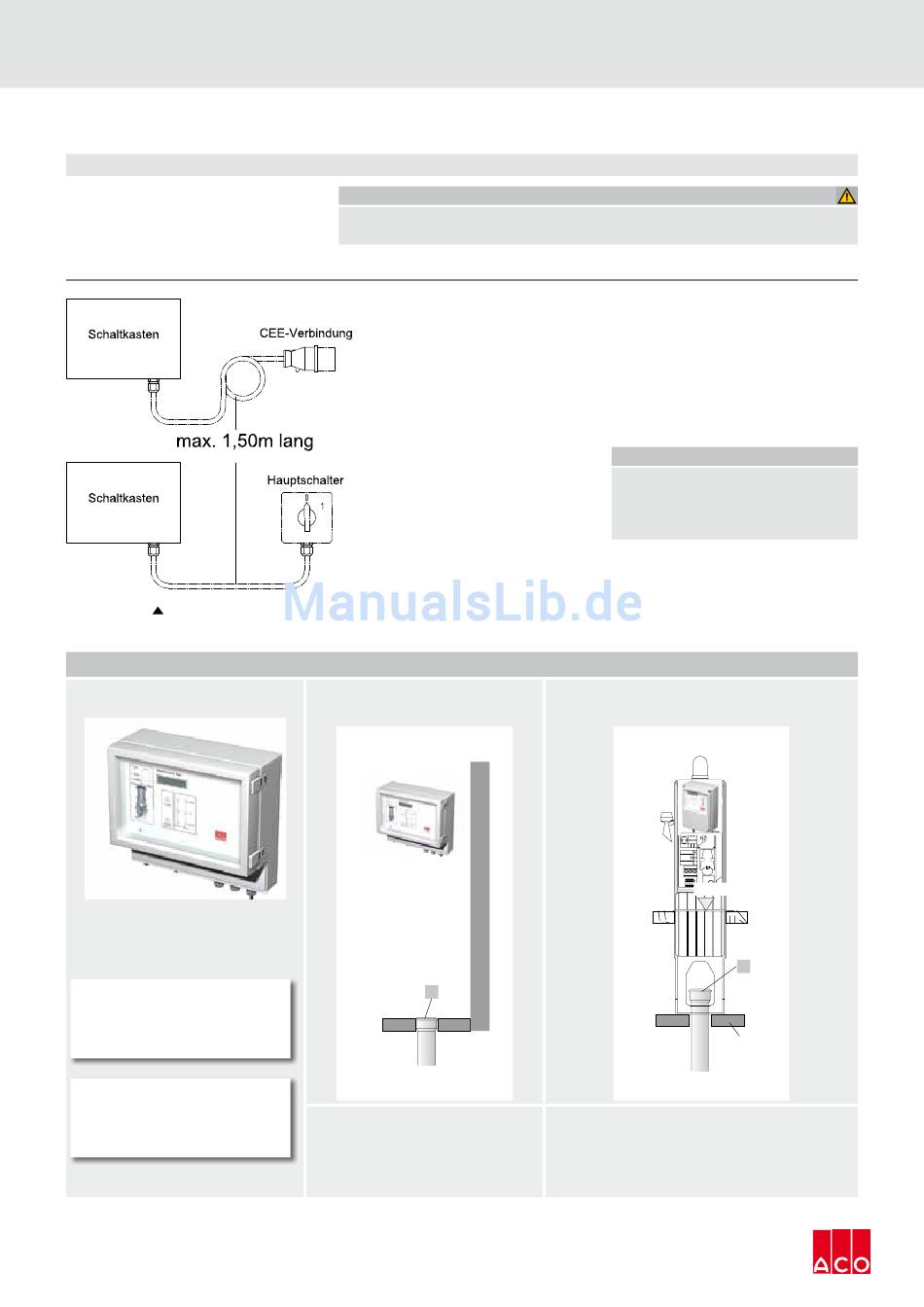

5.4 Arbeiten für den Elektroinstallateur
Schaltgerät
Abbildung 64
Montagearten
… Schaltgeräte werden lose mitgeliefert (vor-
montiert im Freiluftschrank).
ACHTUNG
Schaltgerät muss an trockener, wetter-
„
geschützter Stelle montiert werden:
• im Gebäude bzw. im Freiluftschrank (als
Zubehör erhältlich).
HINWEIS
Weitere Einzelheiten zur Befestigung
„
des Schaltgerätes finden Sie in der
Bedienungsanleitung des Schaltgerätes
(liegt diesem bei).
42
ACHTUNG
Der elektrische Anschluss muss von einem Fachbetrieb nach den gültigen VDE - Vorschriften erfolgen.
• Die Schaltgeräte werden steckerfertig mit 1,5 m langen
• Für die Stromversorgung ist eine CEE-Steckdose (32 A)
Montage im Gebäude
S
Ende des Kabelleerrohres ist zum Schutz
„
gegen aufsteigende Feuchtigkeit bauseits
mit geeignetem Material (z.B. Endeckel) nach
der Verkabelung zu verschließen.
Anschlußkabeln und CEE-Stecker (16 A mono, 32 A duo)
geliefert.
mit Anschlusswert 400 V, 50/60 Hz notwendig. Absiche-
rung ist entsprechend Vorortbedingungen vorzunehmen.
ACHTUNG
Im Abstand von max. 1,50 m ist bauseits in der
elektrischen Zulaufleitung eine Spannnungstren-
nung vorzusehen (z.B. CEE - Steckdose/Stecker
oder ein Hauptschalter).
Montage im Freiluftschrank
(im
Ende des Kabelleerrohres S ist zum Schutz gegen aufstei-
„
gende Feuchtigkeit bauseits mit geeignetem Material (z.B.
Sockelfüller) nach der Verkabelung zu verschließen.
Eventuell noch nicht vormontierte Zubehörteile (wie Luftein-
„
perlung, usw.) sind zu montieren.
Gelände)
OK-Gelände
S
Fundament
