Gebrauchsanleitung
Pumpstation Muli-Max
gemäß DIN EN 12050-1, für fäkalienfreies und fäkalienhaltiges
Abwasser, zum Erdeinbau

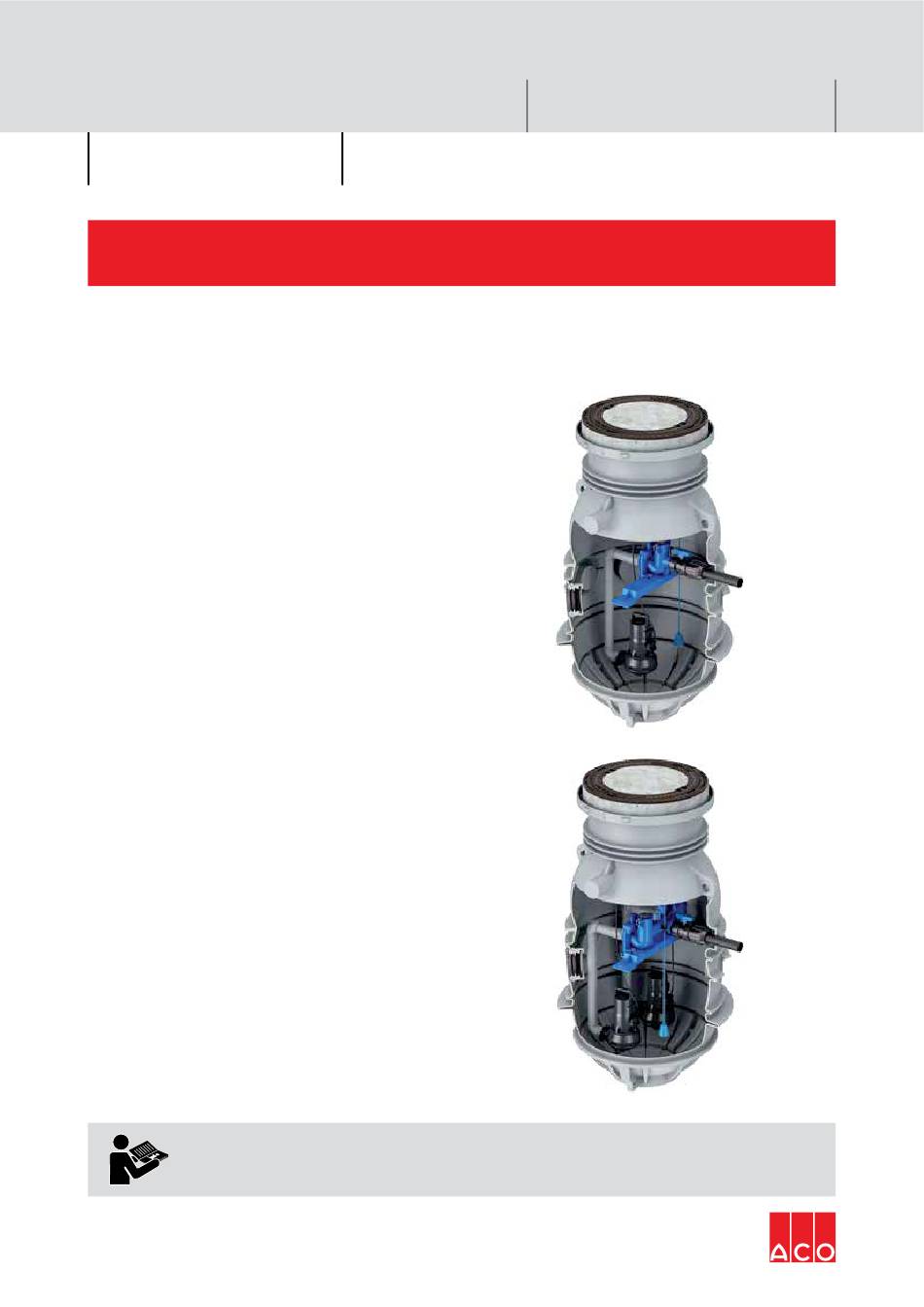

Muli-Max mono
dargestellt Belastungsklasse B 125:
Behälter mit Aufsatzsystem
■
Tauchpumpe inklusive Druckleitung
■
Aufsatzstück (optional)
■
Niveaugeber (optional)
■
Steuerung (optional)
■

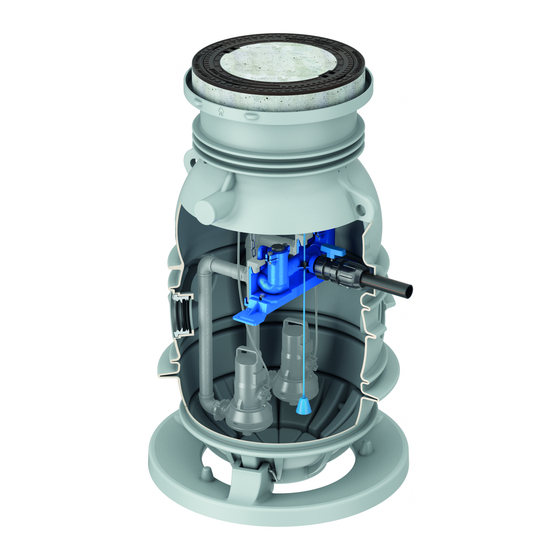

Muli-Max duo
dargestellt Belastungsklasse B 125:
Behälter mit Aufsatzsystem
■
Tauchpumpe inklusive Druckleitung
■
Aufsatzstück (optional)
■
Niveaugeber (optional)
■
Steuerung (optional)
■
Für eine sichere und sachgerechte Anwendung, Gebrauchsanleitung und weitere
produktbegleitende Unterlagen aufmerksam lesen, an Endnutzer übergeben und bis zur
Produktentsorgung aufbewahren.
0150.74.58_V1.2_DE
Originalanleitung
ACO Haustechnik
Ausgabe: 2020–12–01
