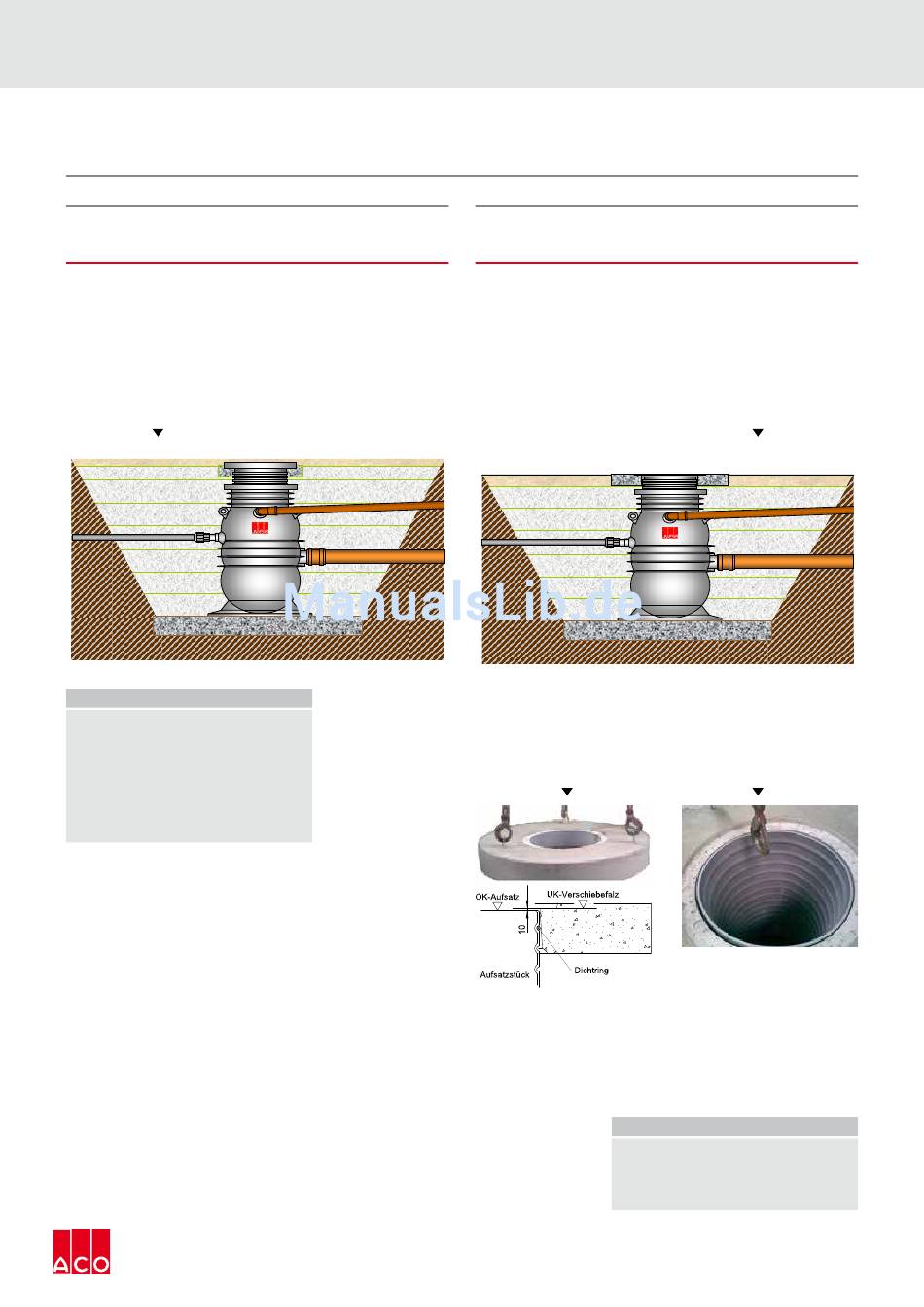

ACO Muli-Max-F mono Betriebsanleitung Seite 37

Einbaufall Kl. A bzw. B
Baugrubenverfüllung fortführen
• Baugrubenverfüllung muss mit nichtbindigem Erdstoff mit
1,0 m um den Schacht eingebettet werden.
• Baugrube lagenweise bis unterhalb der Schachtauf-
satzoberkante rundum gleichmäßig mit Kies mit geringem
Sandanteil und einer Schüttung von max. 30 cm Höhe
verfüllen, mit leichtem Verdichtungsgerät auf Dpr von 97%
verdichten.
Abbildung 49
ACHTUNG
• Mit geeigneten Maßnahmen (Magerbeton um
den Kragen des Aufsatzstückes anordnen)
ist ein Absinken des Aufsatzstückes zu
verhindern.
• Die verwendeten Baustoffe und Einbauverfah-
ren dürfen keine schädlichen Verformungen,
Beschädigungen oder ungünstige Lastfälle für
die Pumpstation herbeiführen!
Unterscheidung der Einbaufälle
Einbaufall Kl. D
Baugrubenverfüllung fortführen
• Baugrubenverfüllung muss mit nichtbindigem Erdstoff mit
1,0 m um den Schacht eingebettet werden.
• Baugrube lagenweise bis unterhalb der Lastverteilerplatte
(ca. 350 mm unter OK-Gelände) rundum gleichmäßig mit
Kies mit geringem Sandanteil und einer Schüttung von
max. 30 cm Höhe verfüllen, mit leichtem Verdichtungsge-
rät auf Dpr von 97% verdichten.
• Lastverteilerplatte mit entsprechendem Hebezeug an
den 3 dafür vorgesehen Seilschlaufen anhängen und mit
der Öffnung über das Aufsatzstück schieben, bis die UK
des Verschiebefalzes noch ca. 10 mm über der OK des
Aufsatzstückes ist.
Abbildung 51
• Unter Lastverteilerplatte Material entsprechend verdich-
ten, um ein Absinken zu verhindern.
• Baugrube lagenweise bis zur OK der Lastvertei-lerplatte
rundum gleichmäßig mit Kies mit geringem Sandanteil und
einer Schüttung verfüllen, mit leichtem Verdichtungsgerät
auf Dpr von 97% verdichten.
Abbildung 50
Abbildung 52
ACHTUNG
Die verwendeten Baustoffe und Einbauverfah-
ren dürfen keine schädlichen Verformungen,
Beschädigungen oder ungünstige Lastfälle für
die Pumpstation herbeiführen!
