USER MANUAL
INTEL® FALCON™ 8+ UAS
• Um Funkstörungen durch die Kamera zu vermeiden, lassen Sie den
Flugzeugmodus der Kamera eingeschaltet (MENU > Setup > Page 2 > Airplane
Mode > ON) (Menü > Einrichten > Seite 2 > EIN).
2.5.4.2. Steuerung der Inspektionsnutzlast über den CTR
In der nachstehenden Abbildung wird detailliert beschrieben wie sich die
Inspektionsnutzlast über die Funktionselemente des CTR steuern lässt.

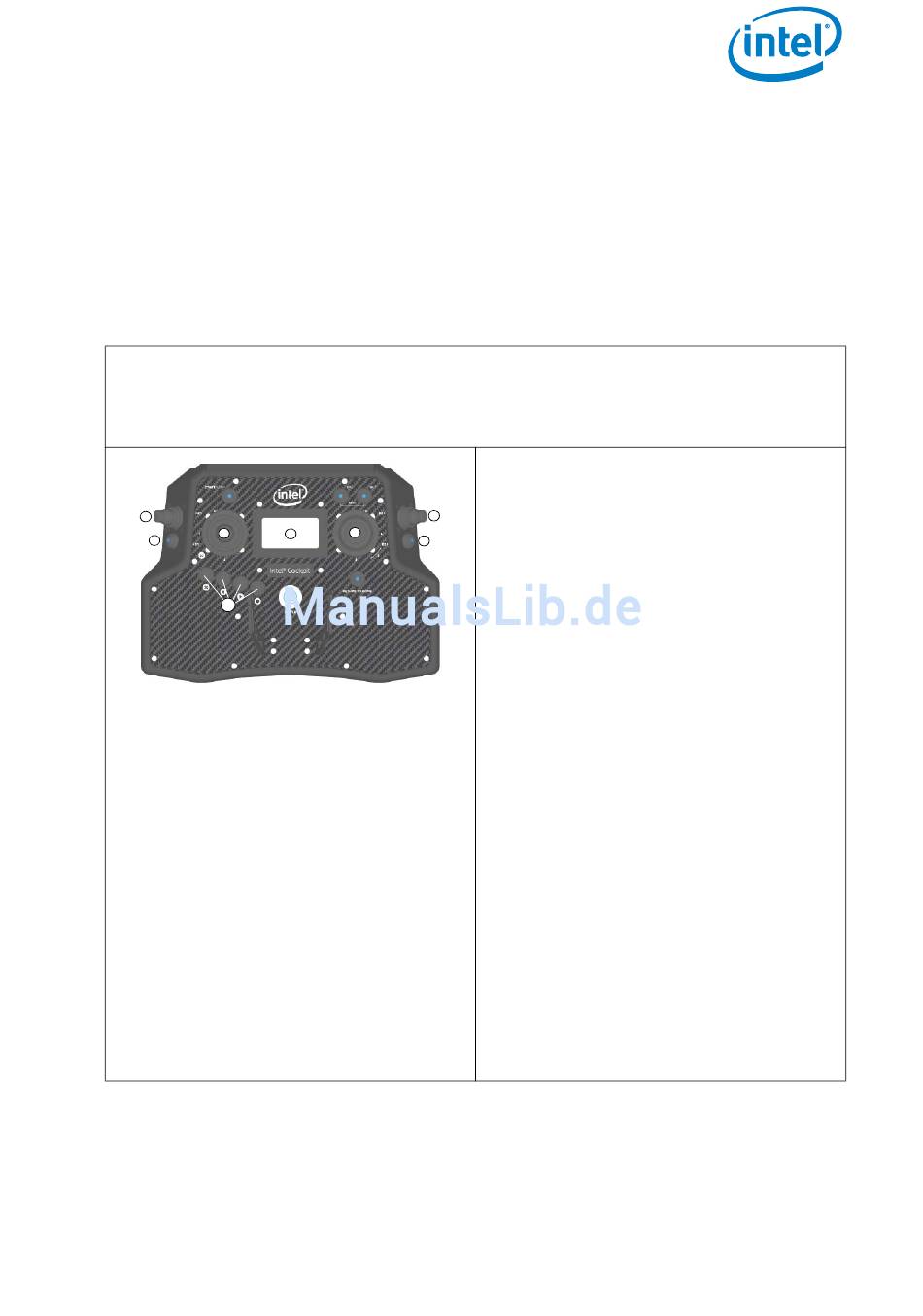

Abbildung 2.19: Inspektionsnutzlast: Anordnung der CTR-Steuerelemente
Die FLIR Tau 2 640 nimmt eine Flat-Field-Korrektur (FFC) vor. Die FLIR führt alle 10
Sekunden automatisch eine FFC durch (wegen weiterer Informationen zu FFC lesen
Sie bitte: http://www.flir.com/cvs/cores/knowledgebase/index.cfm?CFTREEITEM-
KEY=327&view=35774
4
3
1
8
© 2017 Intel Corporation. All rights reserved
5
6
7
2
Drucktaste B1 (1): stellt die Kamera auf
voreingestellte Winkel +/- 90°, +/- 45°
und 0° ein.
Drucktaste B2 (2): Schaltet zur Vorschau
des Live-Bildes zwischen den Kameras
um (FLIR und Panasonic)
Drucktaste B3 (3): Auslöser-Taste. Beide
Kameras werden gleichzeitig ausgelöst,
unabhängig davon, welche Kamera zur
Live-Vorschau ausgewählt ist.
Schaltwippe R1 (4): Kameraneigung
Schaltwippe R2 (5): Ändert ihre Funktion
entsprechend der zur Live-Vorschau
ausgewählten Kamera. Einzelheiten
siehe untenstehende Tabelle.
Steuerknüppel S2 (6): mit Drehen des
rechten Steuerknüppels (S2) wird die
Gierachse des UAV gesteuert
Statusdisplay (7): siehe "Steuerung der
Inspektionsnutzlast über das Status-Dis-
play" auf Seite 52.
ESC, LINKS, RECHTS, ENT (8): Steuerta-
sten am Status-Display. (siehe "Status-
Display" auf Seite 31). Die untenste-
hende Tabelle enthält abhängig vom
Aufnahmemodus der Kamera die verfüg-
baren Parameter.
51
