Dank des zweiten Monitors kann ein Kameramann das Vorschauvideo der
verwendeten Kamera kontrollieren. Der Anschluss am CTR erfolgt mit einem HDMI-
Kabel an der HDMI-Buchse. Die USB-Buchsen befinden sich an der Rückseite des CTR
in der oberen linken Ecke (siehe "Intel® Cockpit Controller (CTR) – Übersicht" auf
Seite 26).

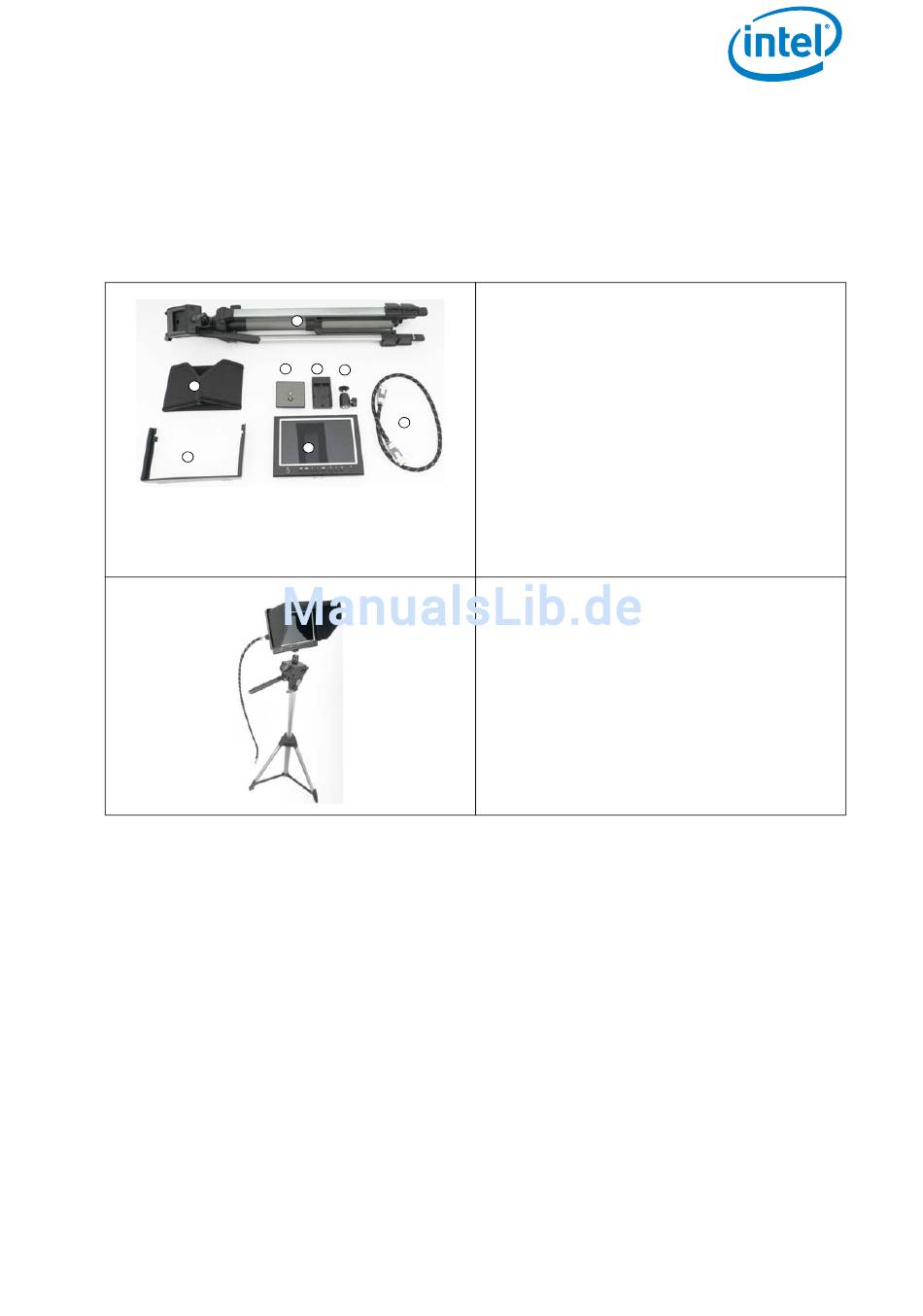

Abbildung 2.11: Zweiter Bediener-Monitor – Umfang
2
6
2.5. NUTZLASTEN – KAMERAOPTIONEN
Dank der tiefen Integration der Kameras lassen sich Einstellungen, wie Blende,
Verschlusszeit oder Zoom (abhängig von der Kamera) direkt vom Intel® Cockpit
Controller (CTR) aus verändern, während sich das System in der Luft befindet. Damit
die vollständige Integration in das Intel® Falcon™ 8+ UAV gewährleistet ist, müssen an
jeder Nutzlast mechanische und elektrische Änderungen vorgenommen werden. Aus
diesem Grund dürfen nur die von Intel zugelassenen Nutzlasten verwendet werden.
Nicht integrierte Nutzlasten könnten sich wegen der magnetischen Emissionen der
Kamera auf die Kompass-Kalibrierung auswirken und für die Flugleistung abträglich
© 2017 Intel Corporation. All rights reserved
1
3 4
5
8
7
Zum zweiten Bediener-Monitor gehören:
(1) Stativ
(2) Sonnenblende
(3) Adapterplatte für Stativ
(4) Akku-Adapter
(5) Monitor-Adapter
(6) Rahmen für Sonnenblende
(7) Monitor
(8) HDMI-Kabel
Ohne Abbildung:
• Akku
• Ladegerät
Zweiter Bediener-Monitor, komplett
zusammengebaut.
