USER MANUAL
INTEL® FALCON™ 8+ UAS

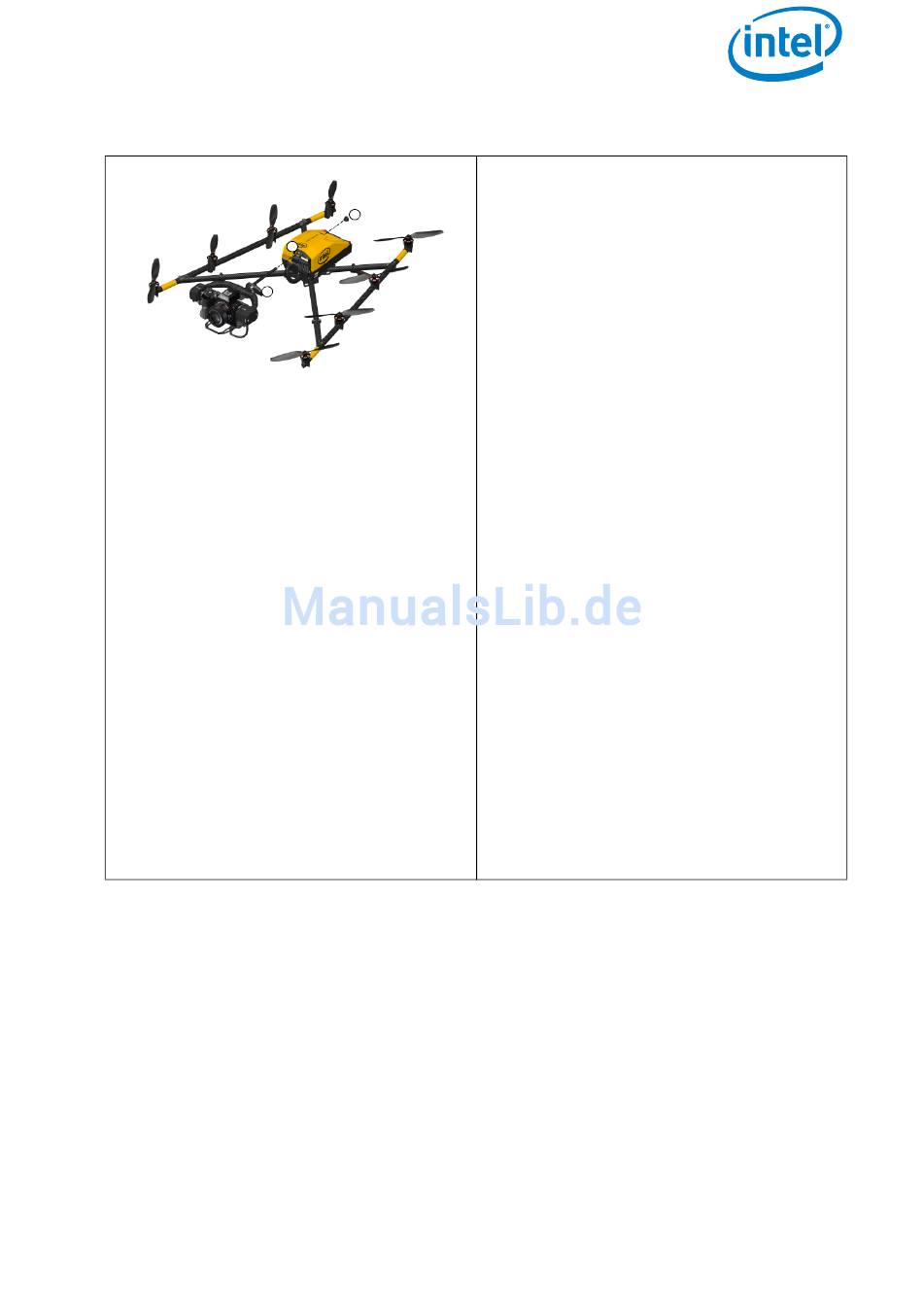

Abbildung 2.13: Installation des Kamerahalters
3
© 2017 Intel Corporation. All rights reserved
2
1
Um den Kamerahalter zu installieren:
1. Setzen Sie den Carbonstab des
Kamerahalters in der Vorderseite der
Zentraleinheit ein (1). Dabei ist die
Kordelschraube (2) noch nicht
angebracht. Achten Sie darauf, dass
der Carbonstab gerade, nicht im
Winkel eingesetzt wird.
2. Befestigen Sie den Nutzlastadapter
(3).
Achten Sie darauf, dass der
Anschlussstecker des Adapters in den
entsprechenden Teil an der
Vorderseite des UAV passt. Details
siehe Nr. 1 unten.
3. Wenn Sie den Kamerahalter am UAV
anbringen, achten Sie am Rollservo
darauf, dass die Kugel des
Kugelkopfanschlusses fest in der
entsprechenden Aussparung des
Adapters sitzt. Details siehe Nr. 2
unten.
4. Drücken Sie den Lösebügel des
Nutzlastadapters in die
entsprechende Öffnung des
Gegenstücks an der Vorderseite des
UAV. Details siehe Nr. 3 unten.
5. Schrauben Sie die Kordelschraube (2)
an der Rückseite der Zentraleinheit
an (handfest). Details siehe Nr. 4
unten.
37
