USER MANUAL
INTEL® FALCON™ 8+ UAS
2.1.2. Motorschienen des UAV
Die folgende Abbildung zeigt die Vorderteile der linken Motorschiene.

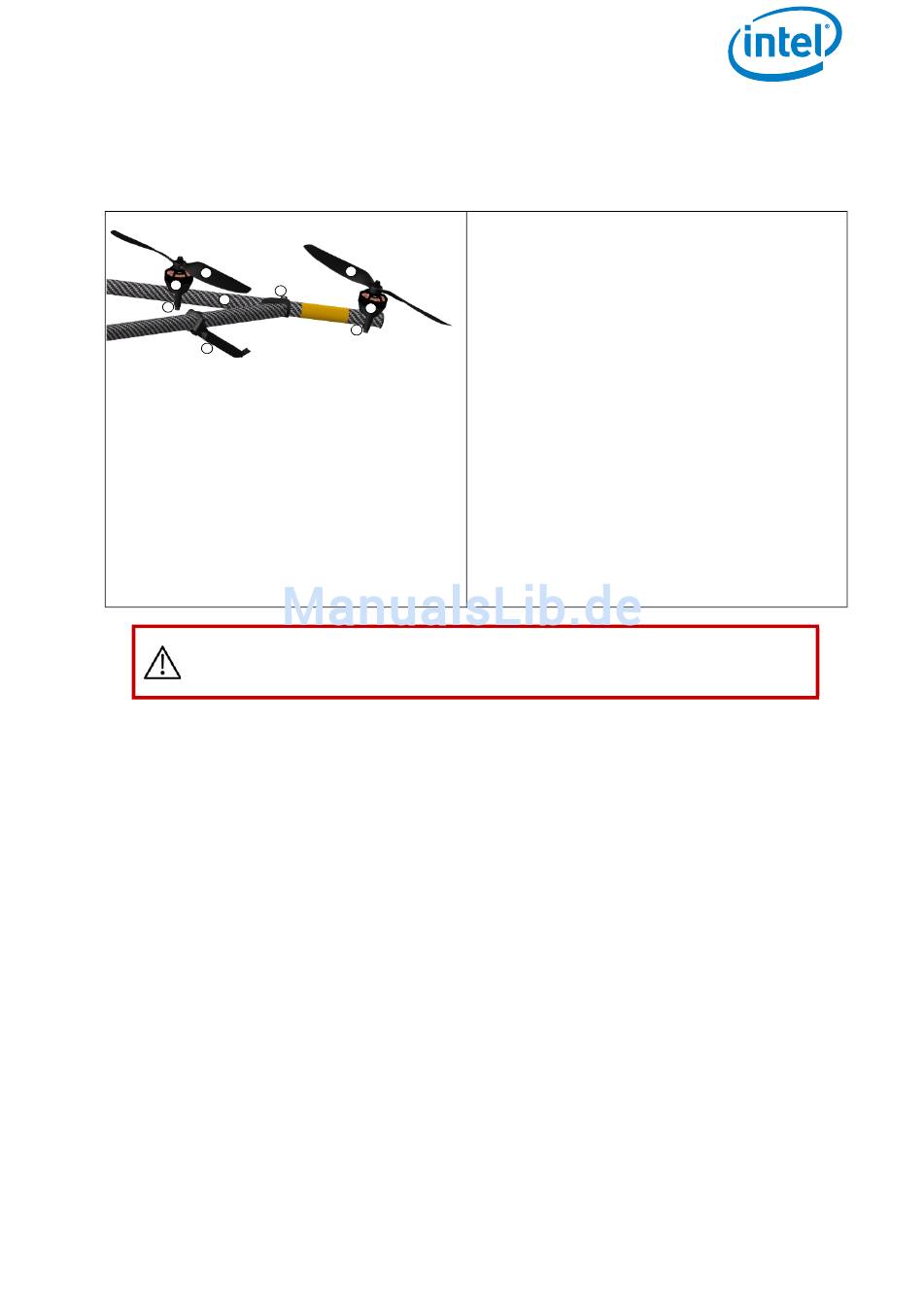

Abbildung 2.5: Motorschienen und Ausstattung
1
2
4
3
6
ACHTUNG: GEFAHR DURCH SICH BEWEGENDE TEILE – FINGER UND
ANDERE KÖRPERTEILE FERN HALTEN.
Die Motorschienen sind durch ein Carbonkreuz angeschlossen, das aus vier, durch ein
Mittelkreuzstück verbundenen Carbonrohren besteht.
In den Rohren des Carbonkreuzes befindet sich die Antennenverkabelung.
© 2017 Intel Corporation. All rights reserved
1
5
2
3
Die Motorschienen und die dazugehörigen
Elemente umfassen:
(1) Propeller, direkt auf den Motoren
montiert
(2) Bürstenlose Motoren, direkt auf den
Motorhalterungen montiert
(3) Motorhalterung
(4) Carbonfaserrohr
(5) Verbindung zwischen Carbonkreuz
und Motorschienen
(6) Landefuß (vorne links): darin ist die
Videolink-Antenne (beziehungsweise
die Datenlink-Antenne) integriert
(siehe "Komponenten des Intel®
Falcon™ 8+ UAV" auf Seite 20).
In jeder Motorschiene befinden sich im
Carbonrohr vier Motorregler.
