USER MANUAL
INTEL® FALCON™ 8+ UAS
2.1.3. Aktiv stabilisierter Kamerahalter (Gimbal)
In der nachstehenden Abbildung sind die Teile (oder Unterbaugruppen) des Gimbals
beschrieben.

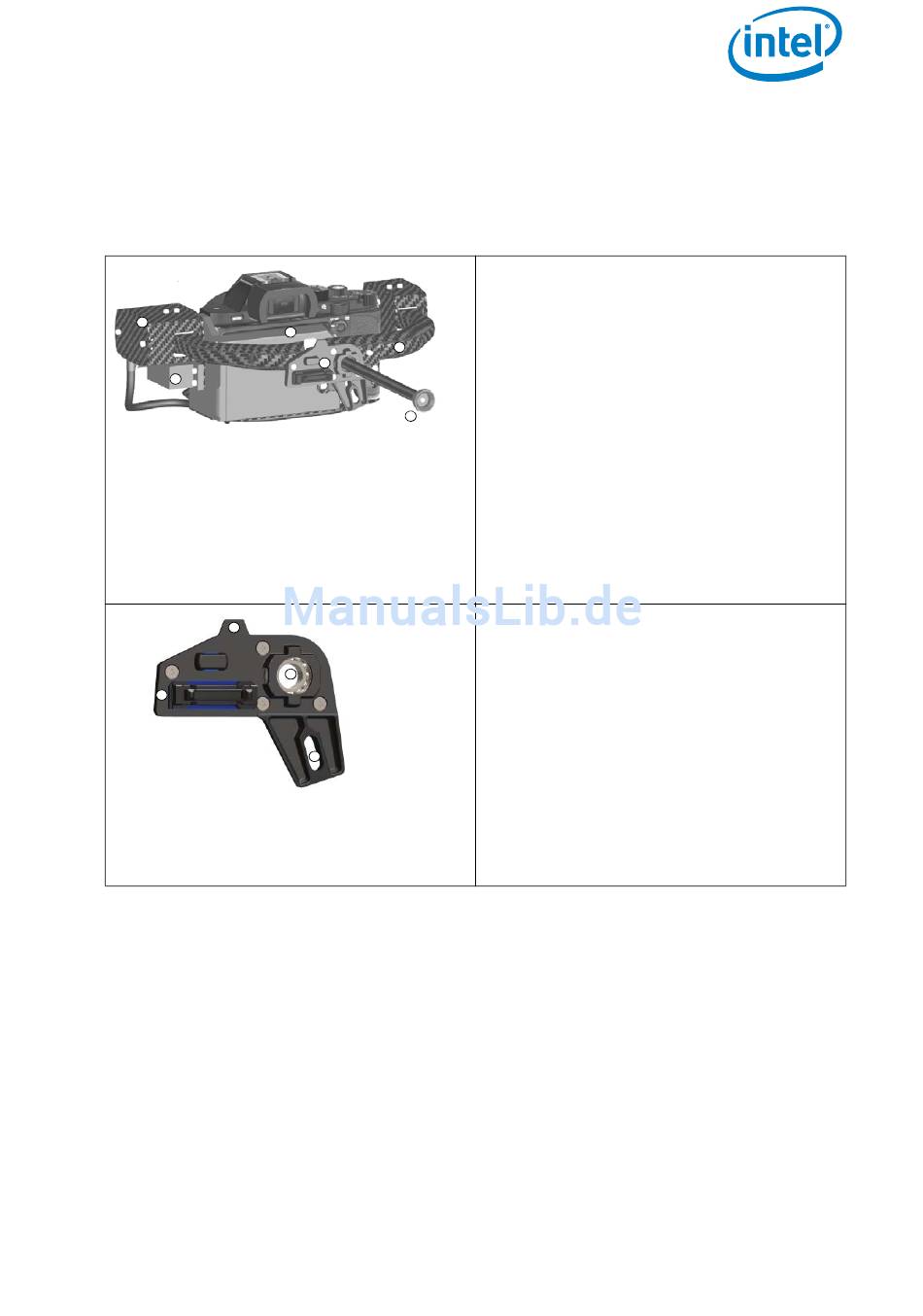

Abbildung 2.6: Bauteile des Gimbals
1
3
3
1
© 2017 Intel Corporation. All rights reserved
2
4
6
5
4
2
Der aktiv stabilisierte Kamerahalter
besteht aus:
(1) Steuerschaltkreise der Kamera
(2) Nutzlast (z.B. Sony Alpha 7R)
(3) Nickservo
(4) Struktur aus Carbonfaser
(5) Rändel-Feststellmutter für den aktiv
stabilisierten Kamerahalter
(6) Nutzlastadapter (Details siehe unten).
Der Nutzlastadapter bildet die
Verbindung zwischen dem
Kamerahalter und der Zentraleinheit
des UAV. Er ist am Stab des
Kamerahalters beweglich angebracht
und mit einem Kabel angeschlossen.
Nutzlastadapter (Rückseite)
(1) Anschlussstecker: muss an dem
Gegenstück auf der Vorderseite des
UAV angeschlossen werden (siehe Nr.
(2) in "Vorderansicht der
Zentraleinheit ohne Gimbal
(Kamerahalter)" auf Seite 23).
(2) Adaptereinschub für den
Kugelkopfanschluss des Rollservo
(3) Lösebügel
(4) Loch für den Carbonstab des
Kamerahalters
25
