sein. Wenn Sie bei der Bestimmung der Nutzlast für Ihre Anwendung Beratung
benötigen, wenden Sie sich bitte an unser Support-Team: support@intel.com.

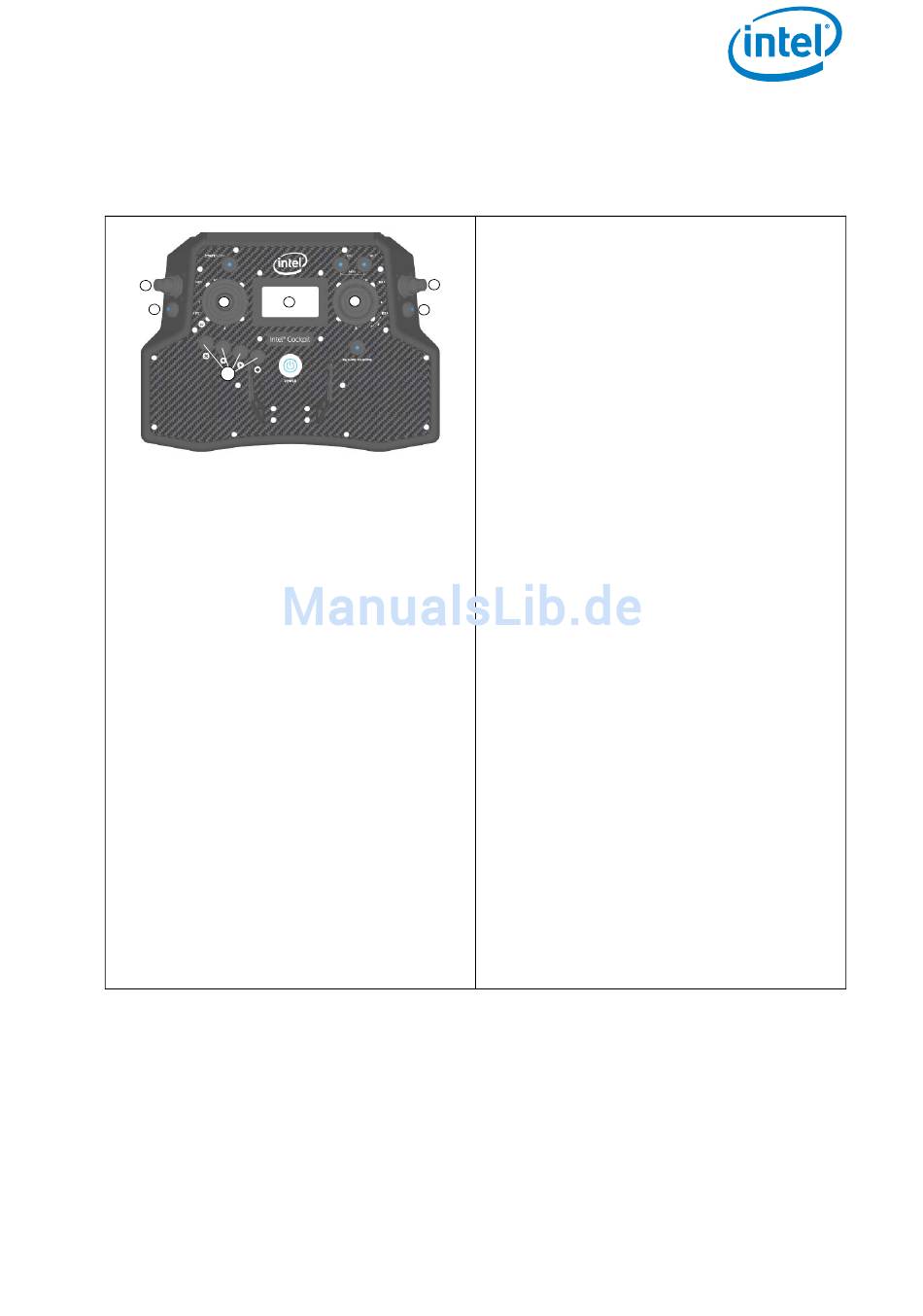

Abbildung 2.12: Kamerasteuerung über den Intel Cockpit Controller (CTR)
4
3
1
8
© 2017 Intel Corporation. All rights reserved
5
6
7
2
Alle am Intel® Falcon™ 8+ UAV integrier-
ten Kameras lassen sich über den CTR
steuern. Mehrere Schalter am CTR sind
der Kamerasteuerung zugeordnet.
(1) Drucktaste B1: stellt die Kamera auf
voreingestellte Winkel +/- 90°, +/-
45° und 0° ein, wenn gleichzeitig R1
(4) gedrückt wird (Details siehe unten)
(2) Drucktaste (B2): ändert die Funktion
entsprechend der angeschlossenen
Nutzlast
(3) Drucktaste B3: Auslöser-Taste oben
am linken Steuerknüppel (S1)
(4) Schaltwippe R1: Kameraneigung
(5) Schaltwippe R2: ändert ihre Funktion
entsprechend der verwendeten
Kamera
(6) Steuerknüppel S2: mit Drehen des
rechten Steuerknüppels (S2) wird die
Gierachse des UAV gesteuert.
(7) Status-Display und dazugehörige
Steuertasten
(8) ESC, LINKS, RECHTS, ENT: im Status-
Display kann entsprechend der
Nutzlast auf zusätzliche Optionen
zugegriffen werden. Wenn ENT
gedrückt und „Camera Options"
gewählt wird, öffnet sich das
entsprechende Menü (siehe "Status-
Display" auf Seite 31 and siehe
"STATUS-DISPLAY" auf Seite 163).
Ausführliche Details zu den Funktionen,
auf die zugegriffen werden kann, siehe
die Beschreibung der jeweiligen Nutzlast.
