2. SYSTEMBESCHREIBUNG

In diesem Kapitel wird das gesamte System mit allen Komponenten beschrieben:
• Intel® Falcon™ 8+ UAV
• Intel® Cockpit Controller (CTR)
• Nutzlasten/Kameras
• Intel® Powerpack Akkus
2.1. INTEL® FALCON™ 8+ UAV
In den folgenden Abschnitten werden die einzelnen Teile des Intel® Falcon™ 8+ UAV
beschrieben.

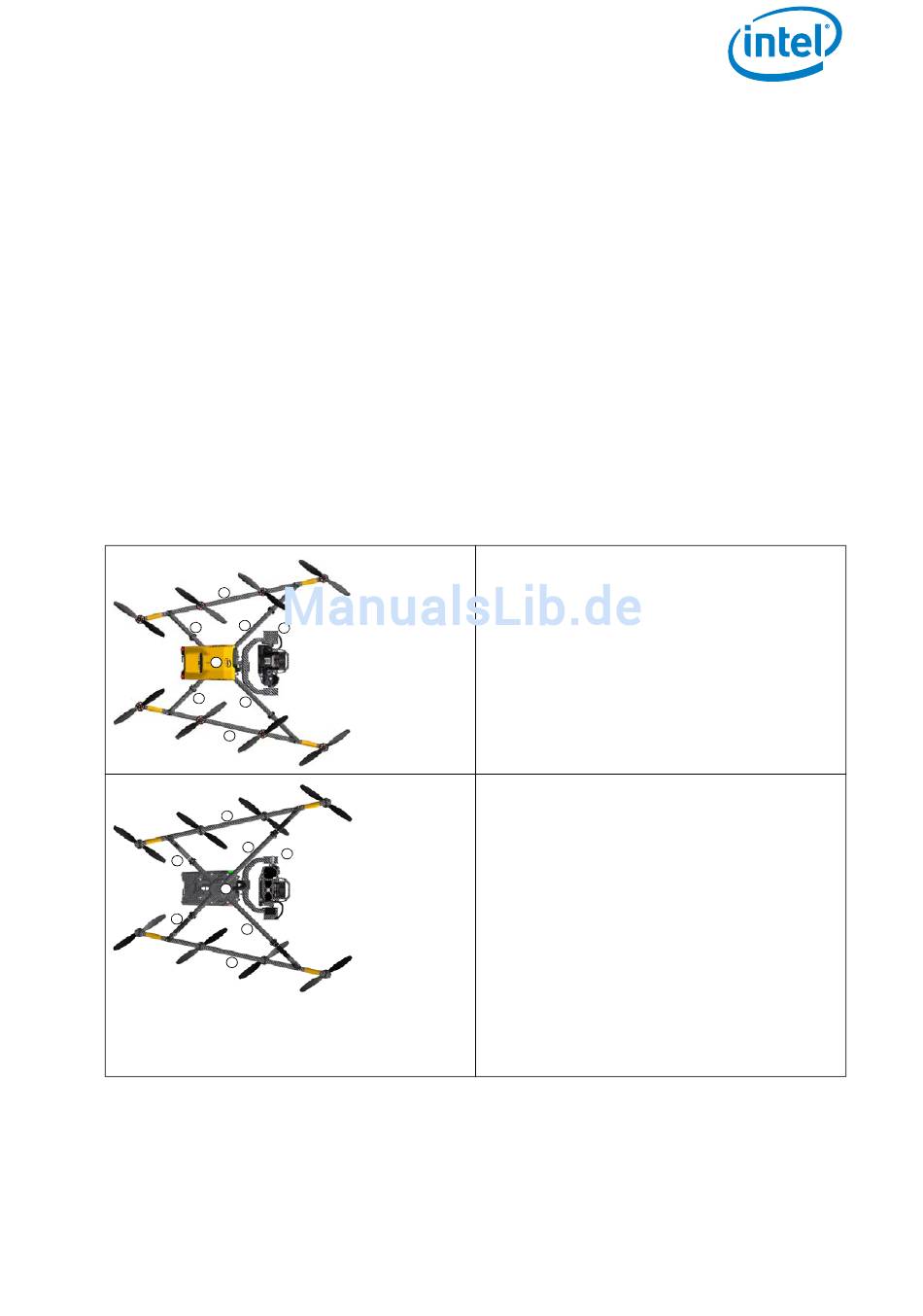

Abbildung 2.1: Komponenten des Intel® Falcon™ 8+ UAV
2
4
4
3
4
4
2
2
4
5
3
5
4
2
© 2017 Intel Corporation. All rights reserved
1
1
Das Intel® Falcon™ 8+ UAV besteht aus
mehreren Komponenten:
(1) Aktiv stabilisierter Kamerahalter
(Gimbal) mit Kamera
(2) Motorschienen
(3) Zentraleinheit
(4) Carbonkreuz
Bodenansicht des Intel® Falcon™ 8+ UAV:
(1) Aktiv stabilisierter Kamerahalter mit
Kamera
(2) Motorschienen
(3) Mittelkreuzstück mit LEDs
(4) Carbonkreuz
(5) Landefüße
Zur Orientierung besitzt das UAV drei
LED-Positionsleuchten:
• Weiß – auf der Unterseite
• Grün – an der rechten Seite
• Rot – an der linken Seite
20
