USER MANUAL
INTEL® FALCON™ 8+ UAS

2.1.1. Zentraleinheit

In den folgenden Abbildungen sind die Einzelteile der Zentraleinheit beschrieben.

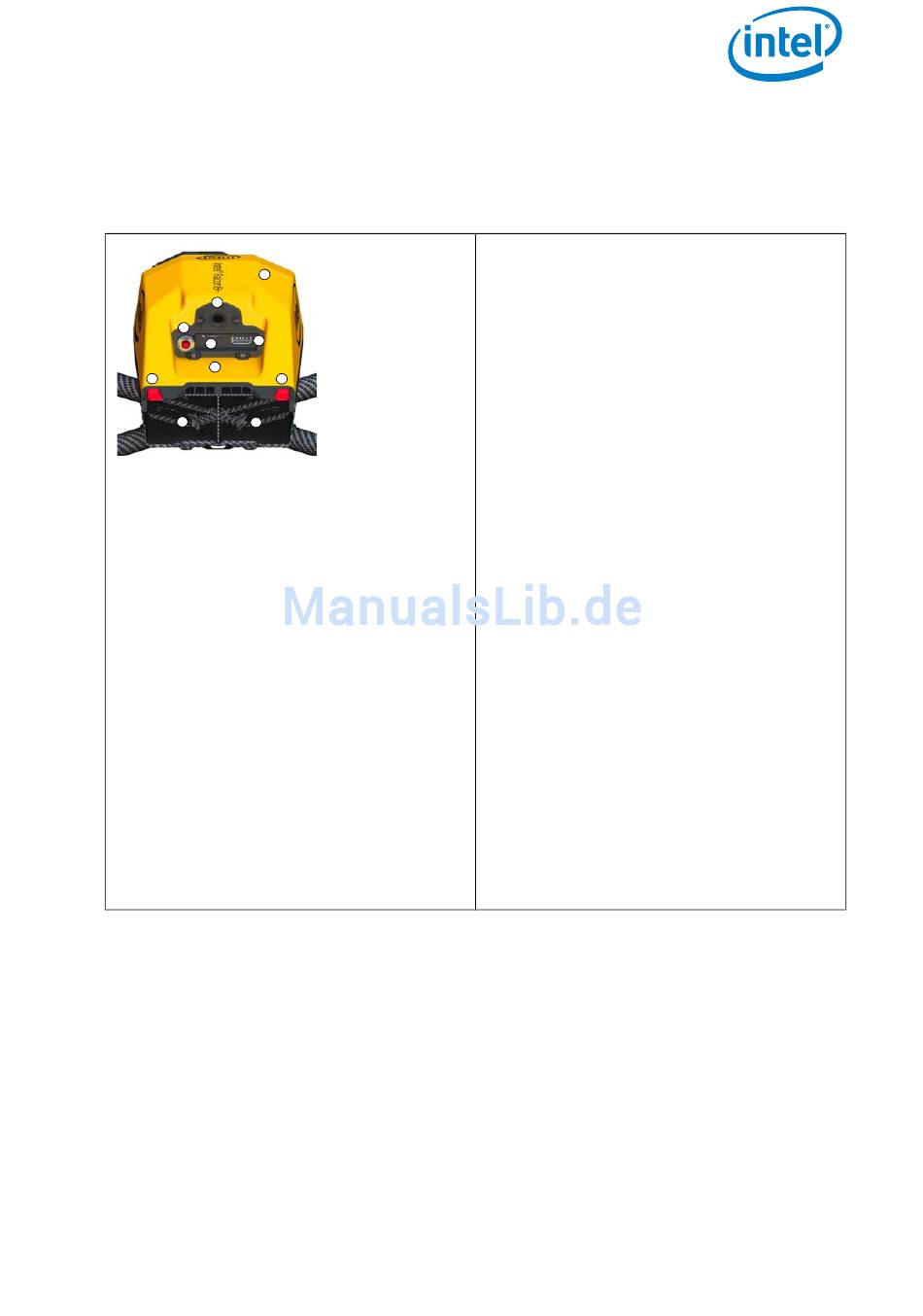

Abbildung 2.2: Rückansicht der Zentraleinheit ohne Gimbal (Kamerahalter)
1
3
5
2
6
8
7
4
4
© 2017 Intel Corporation. All rights reserved
7
Die Zentraleinheit besteht aus:
(1) Rahmen aus Carbonfaser
(2) USB-Buchse (für Memory Sticks bis
16 GB, Dateisystem: FAT32,
Zuordnungseinheitengröße:
32 Kilobyte) für Firmware-Updates
(3) Loch für den Carbonstab des
Kamerahalters, siehe "Bauteile des
Gimbals" auf Seite 25
(4) Akku-Fächer mit Halteklemmen (7)
für Akkus
(5) Power-Taste (AN/AUS-Schalter)
(6) Einschub für Micro-SD-Karte (SD-
Karte: mindestens
Geschwindigkeitsklasse 10, bis zu
16 GB, Dateisystem: FAT32,
Zuordnungseinheitengröße:
32 Kilobyte), für Flugprotokolle
(„Black Box"), muss mit den
Kontakten nach oben eingesetzt
werden
(7) Halteklemmen für die Akkus
(8) Stelle für das Etikett mit der
Seriennummer des UAV
Innenteile:
• Elektronik zur Flugstabilisierung und
Stromversorgung
• Diversity Datenlink-Module
• Videosender-Modul
22
