Intel Falcon 8+ Benutzerhandbuch Seite 182

USER MANUAL
INTEL® FALCON™ 8+ UAS

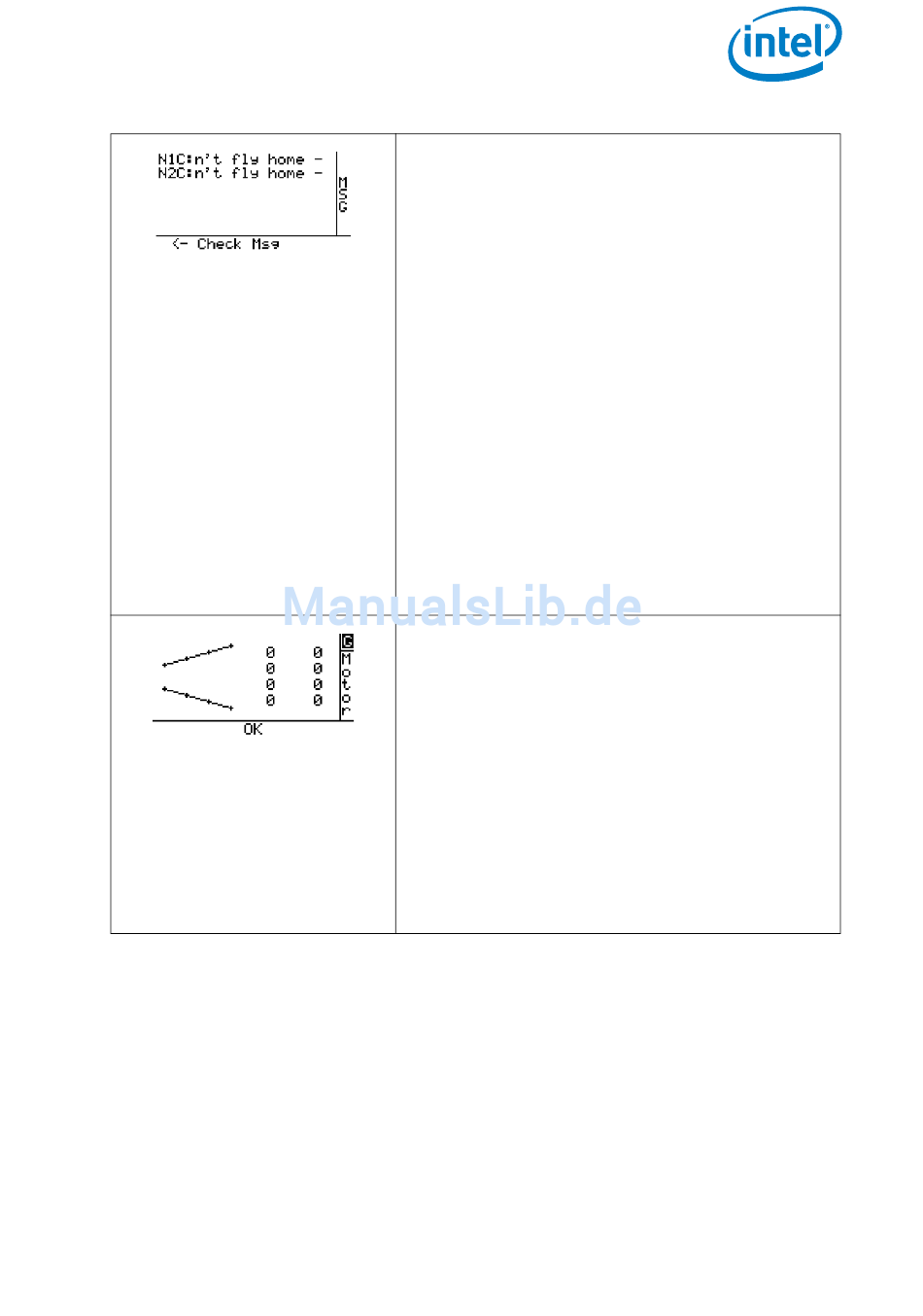

Abbildung 4.2: Haupt-Informationsbildschirme (Forts.)
© 2017 Intel Corporation. All rights reserved
Fehlermeldungen-Bildschirm (optional)
Dieser Bildschirm wird nur dann angezeigt, wenn
Systemwarnungen bestehen. In diesem Fall zeigt
die Statuszeile
(Meldungen prüfen) an.
<- Check Msg
In "Systemwarnungen der AscTec Trinity Control
Unit" auf Seite 149 finden Sie eine detaillierte
Beschreibung und eine Liste möglicher System-
warnungen.
N1C:n´t fly home -
gen) Warnung vom Trinity Flugcontroller 1 (kein
GPS Signal und
Goto Home
aktiviert.
N2C:n´t fly home -
gen) Warnung vom Trinity Flugcontroller 2 (kein
GPS Signal und
Goto Home
aktiviert.
(Meldungen prüfen) in der Sta-
<- Check Msg
tuszeile angezeigt. Wird immer angezeigt, wenn
eine Systemwarnung besteht.
Motor-Bildschirm
Die Drehzahlen der einzelnen Motoren werden
grafisch angezeigt und mit einer Zahl angegeben.
Die Zahlen entsprechen nicht „Umdrehungen pro
Minute", sondern sind vielmehr ein Koeffizient.
Der Bildschirm kann zur Analyse einer Motorde-
fekt-Warnung verwendet werden. Weitere Details
siehe "Motorausfall-Warnung" auf Seite 147.
= Flugmodus. Identisch mit der Angabe auf dem
G
Hauptbildschirm.
= im Augenblick drehen die Motoren nicht
0
= Statuszeile. Identisch mit der Angabe auf
OK
dem Hauptbildschirm.
(= kann nicht heimflie-
(Gehe nach Hause)
(= kann nicht heimflie-
(Gehe nach Hause)
182
