4. Installation
4.2 Montage
4.2.1 Türmontage
Die automatische Kontrolleinheit OMD_ kann mit der Befestigung OMZD1 (siehe „Zubehör", Abschnitt
10) an der Tür montiert werden. Türbohrung gemäß Abbildung 4.2. Als optionales Extra können Sie die
Abdeckplatte OMZC2 an der Tür für OMD200 und 300 verwenden (siehe Abbildung 4.3 auf der nächsten
Seite sowie „Zubehör", Abschnitt 10).
2
160

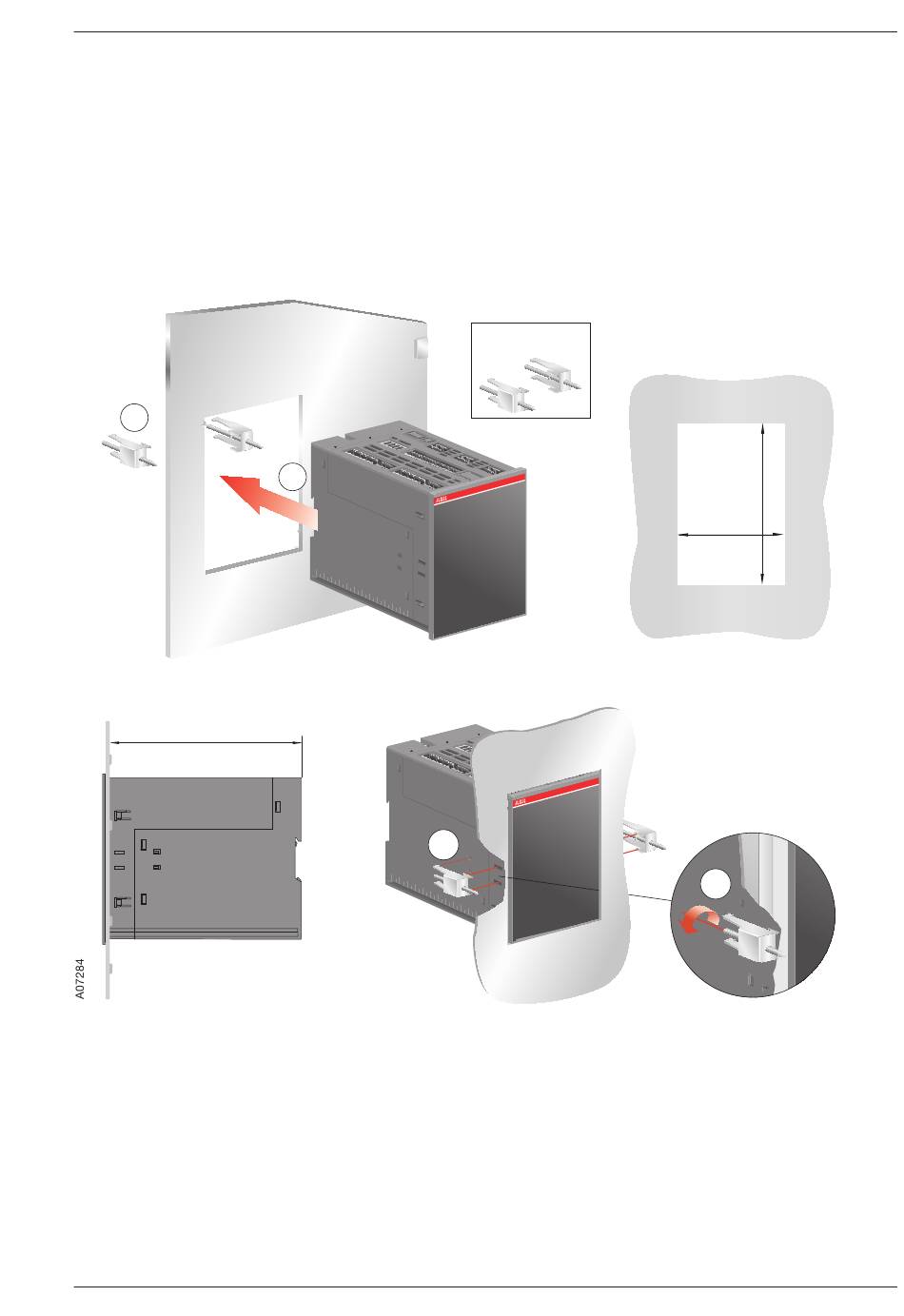

Abb. 4.2
Automatische Kontrolleinheit OMD_, Türmontage, Türbohrung
1
2a
Installations- und Bedienungsanleitung, 1SCC390125M0102, Änd. D
OMZD1
×2
139
91
2b
13
