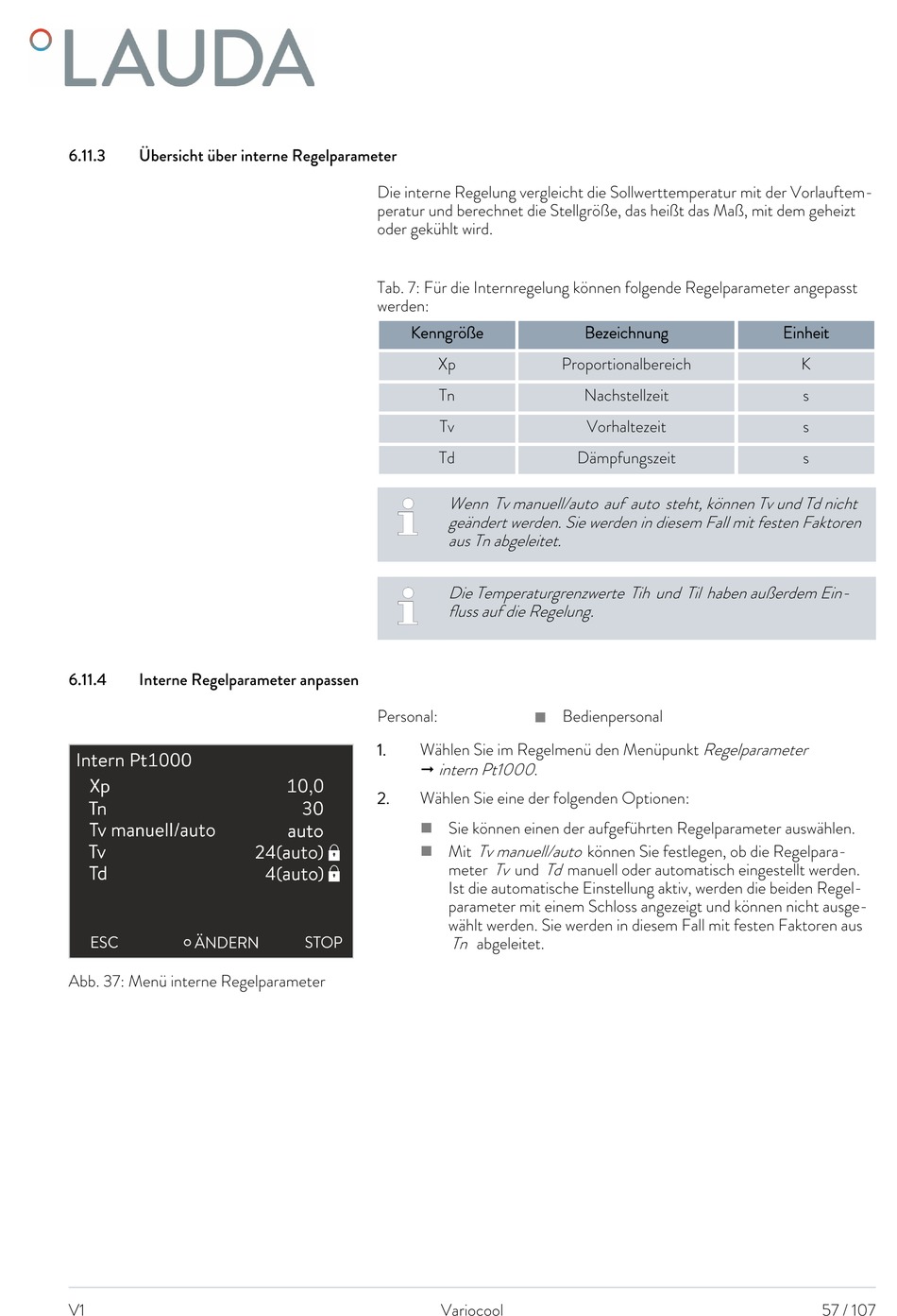

6.11.3 Übersicht über interne Regelparameter
6.11.4

Interne Regelparameter anpassen

Abb. 37: Menü interne Regelparameter
V1
Die interne Regelung vergleicht die Sollwerttemperatur mit der Vorlauftem-
peratur und berechnet die Stellgröße, das heißt das Maß, mit dem geheizt
oder gekühlt wird.
Tab. 7: Für die Internregelung können folgende Regelparameter angepasst
werden:
Kenngröße
Xp
Tn
Tv
Td
Wenn Tv manuell/auto auf auto steht, können Tv und Td nicht
geändert werden. Sie werden in diesem Fall mit festen Faktoren
aus Tn abgeleitet.
Die Temperaturgrenzwerte Tih und Til haben außerdem Ein-
fluss auf die Regelung.
Personal:
n
1. Wählen Sie im Regelmenü den Menüpunkt
intern Pt1000 .

2. Wählen Sie eine der folgenden Optionen:
Sie können einen der aufgeführten Regelparameter auswählen.
n
Tv manuell/auto können Sie festlegen, ob die Regelpara-
Mit
n
Tv und Td manuell oder automatisch eingestellt werden.
meter
Ist die automatische Einstellung aktiv, werden die beiden Regel-
parameter mit einem Schloss angezeigt und können nicht ausge-
wählt werden. Sie werden in diesem Fall mit festen Faktoren aus
Tn abgeleitet.
Variocool
Bezeichnung
Proportionalbereich
Nachstellzeit
Vorhaltezeit
Dämpfungszeit
Bedienpersonal
Regelparameter
Einheit
K
s
s
s
57 / 107
