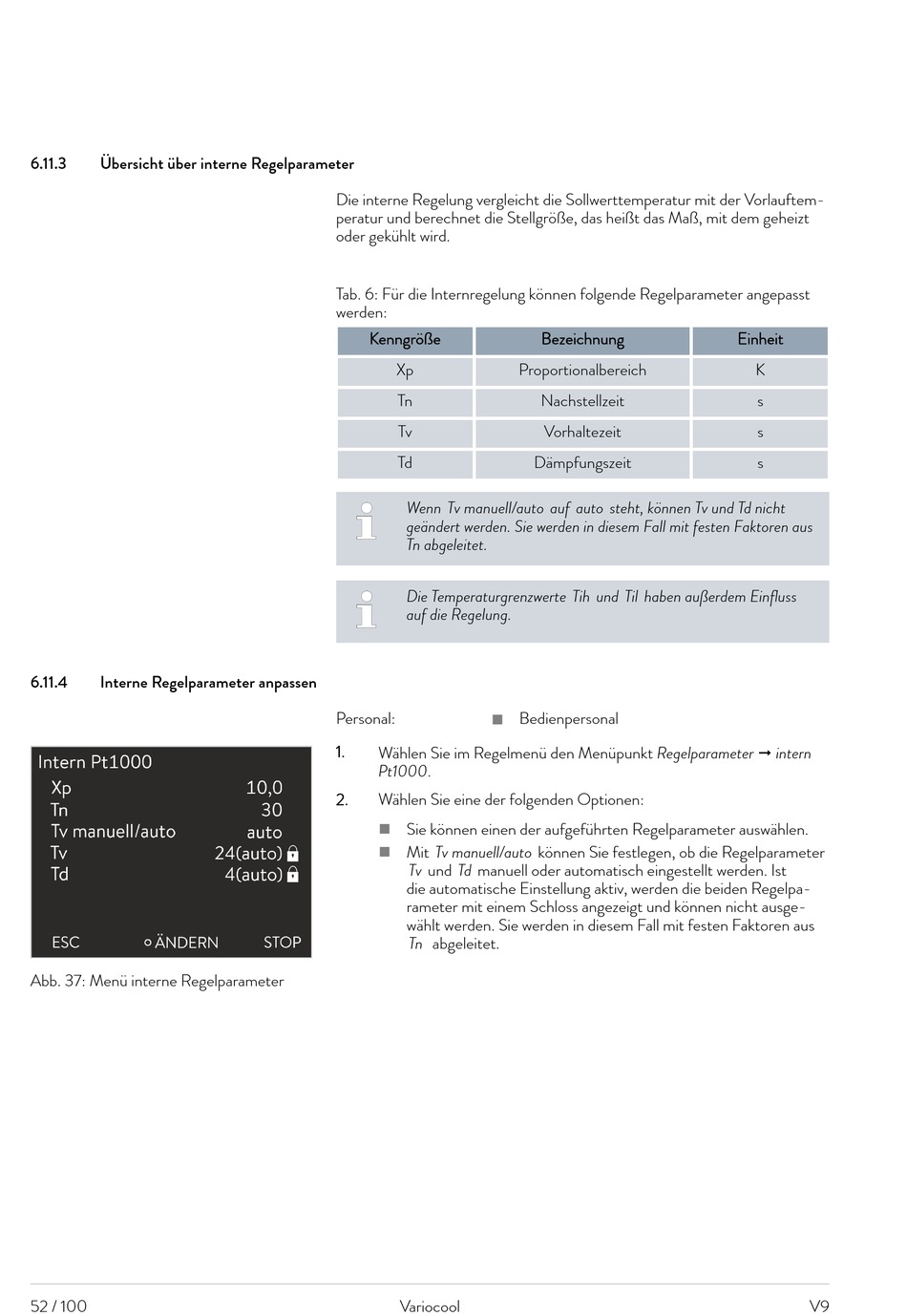

6.11.3
Übersicht über interne Regelparameter
6.11.4
Interne Regelparameter anpassen
Abb. 37: Menü interne Regelparameter
52 / 100
Die interne Regelung vergleicht die Sollwerttemperatur mit der Vorlauftem-
peratur und berechnet die Stellgröße, das heißt das Maß, mit dem geheizt
oder gekühlt wird.
Tab. 6: Für die Internregelung können folgende Regelparameter angepasst
werden:
Kenngröße
Xp
Tn
Tv
Td
Wenn Tv manuell/auto auf auto steht, können Tv und Td nicht
geändert werden. Sie werden in diesem Fall mit festen Faktoren aus
Tn abgeleitet.
Die Temperaturgrenzwerte Tih und Til haben außerdem Einfluss
auf die Regelung.
Personal:
n
1.
Wählen Sie im Regelmenü den Menüpunkt Regelparameter intern
Pt1000.
2.
Wählen Sie eine der folgenden Optionen:
Sie können einen der aufgeführten Regelparameter auswählen.
n
Mit Tv manuell/auto können Sie festlegen, ob die Regelparameter
n
Tv und Td manuell oder automatisch eingestellt werden. Ist
die automatische Einstellung aktiv, werden die beiden Regelpa-
rameter mit einem Schloss angezeigt und können nicht ausge-
wählt werden. Sie werden in diesem Fall mit festen Faktoren aus
Tn abgeleitet.
Variocool
Bezeichnung
Proportionalbereich
Nachstellzeit
Vorhaltezeit
Dämpfungszeit
Bedienpersonal
Einheit
K
s
s
s
V9
