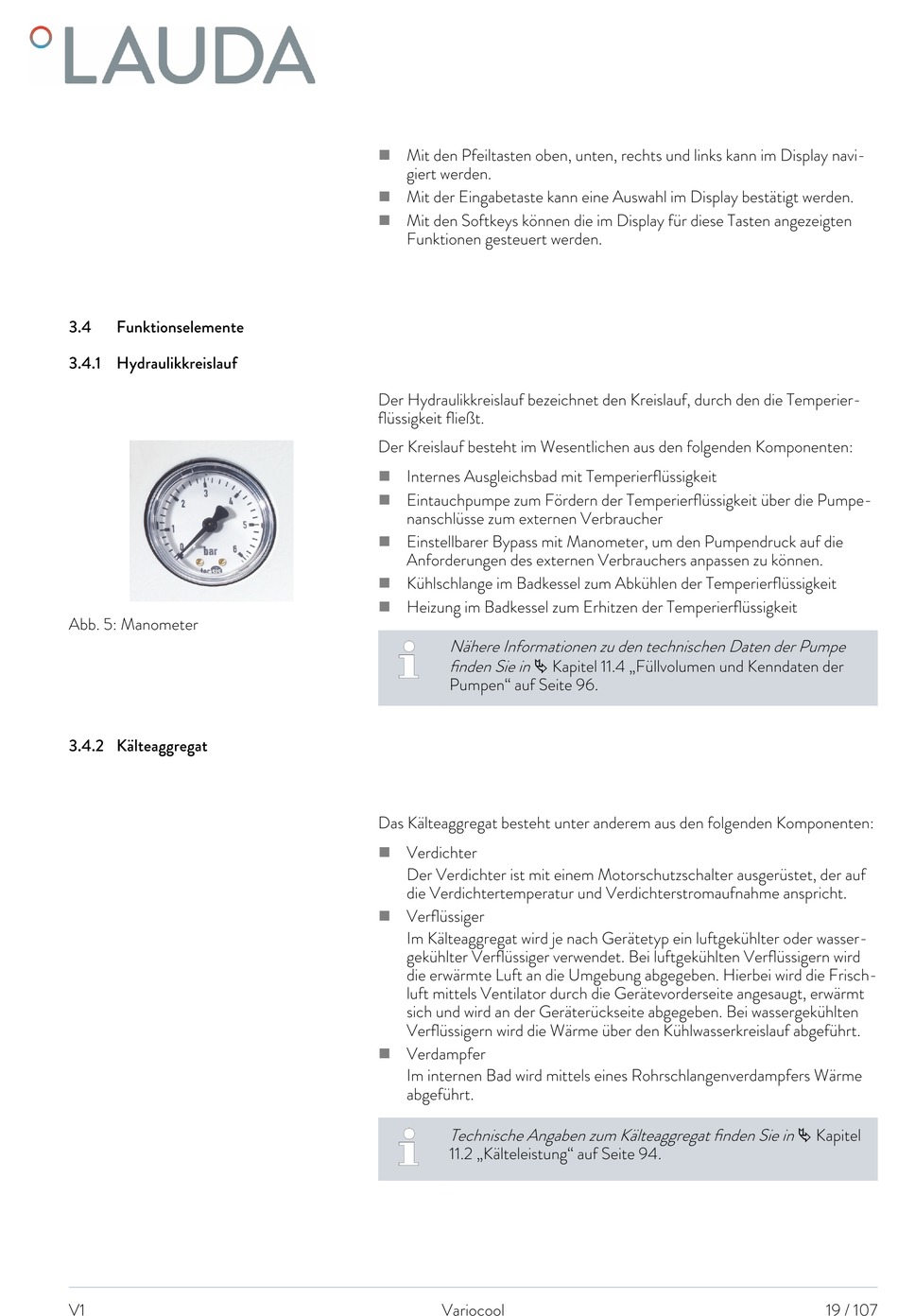

Funktionselemente

3.4.1 Hydraulikkreislauf
Abb. 5: Manometer
3.4.2 Kälteaggregat
V1
Mit den Pfeiltasten oben, unten, rechts und links kann im Display navi-
n
giert werden.
Mit der Eingabetaste kann eine Auswahl im Display bestätigt werden.
n
Mit den Softkeys können die im Display für diese Tasten angezeigten
n
Funktionen gesteuert werden.
Der Hydraulikkreislauf bezeichnet den Kreislauf, durch den die Temperier-
flüssigkeit fließt.
Der Kreislauf besteht im Wesentlichen aus den folgenden Komponenten:
Internes Ausgleichsbad mit Temperierflüssigkeit
n
Eintauchpumpe zum Fördern der Temperierflüssigkeit über die Pumpe-
n
nanschlüsse zum externen Verbraucher
Einstellbarer Bypass mit Manometer, um den Pumpendruck auf die
n
Anforderungen des externen Verbrauchers anpassen zu können.
Kühlschlange im Badkessel zum Abkühlen der Temperierflüssigkeit
n
Heizung im Badkessel zum Erhitzen der Temperierflüssigkeit
n
Nähere Informationen zu den technischen Daten der Pumpe
finden Sie in Ä Kapitel 11.4 „Füllvolumen und Kenndaten der
Pumpen" auf Seite 96
Das Kälteaggregat besteht unter anderem aus den folgenden Komponenten:
Verdichter
n
Der Verdichter ist mit einem Motorschutzschalter ausgerüstet, der auf
die Verdichtertemperatur und Verdichterstromaufnahme anspricht.
Verflüssiger
n
Im Kälteaggregat wird je nach Gerätetyp ein luftgekühlter oder wasser-
gekühlter Verflüssiger verwendet. Bei luftgekühlten Verflüssigern wird
die erwärmte Luft an die Umgebung abgegeben. Hierbei wird die Frisch-
luft mittels Ventilator durch die Gerätevorderseite angesaugt, erwärmt
sich und wird an der Geräterückseite abgegeben. Bei wassergekühlten
Verflüssigern wird die Wärme über den Kühlwasserkreislauf abgeführt.
Verdampfer
n
Im internen Bad wird mittels eines Rohrschlangenverdampfers Wärme
abgeführt.
Technische Angaben zum Kälteaggregat finden Sie in Ä Kapitel
11.2 „Kälteleistung" auf Seite 94
