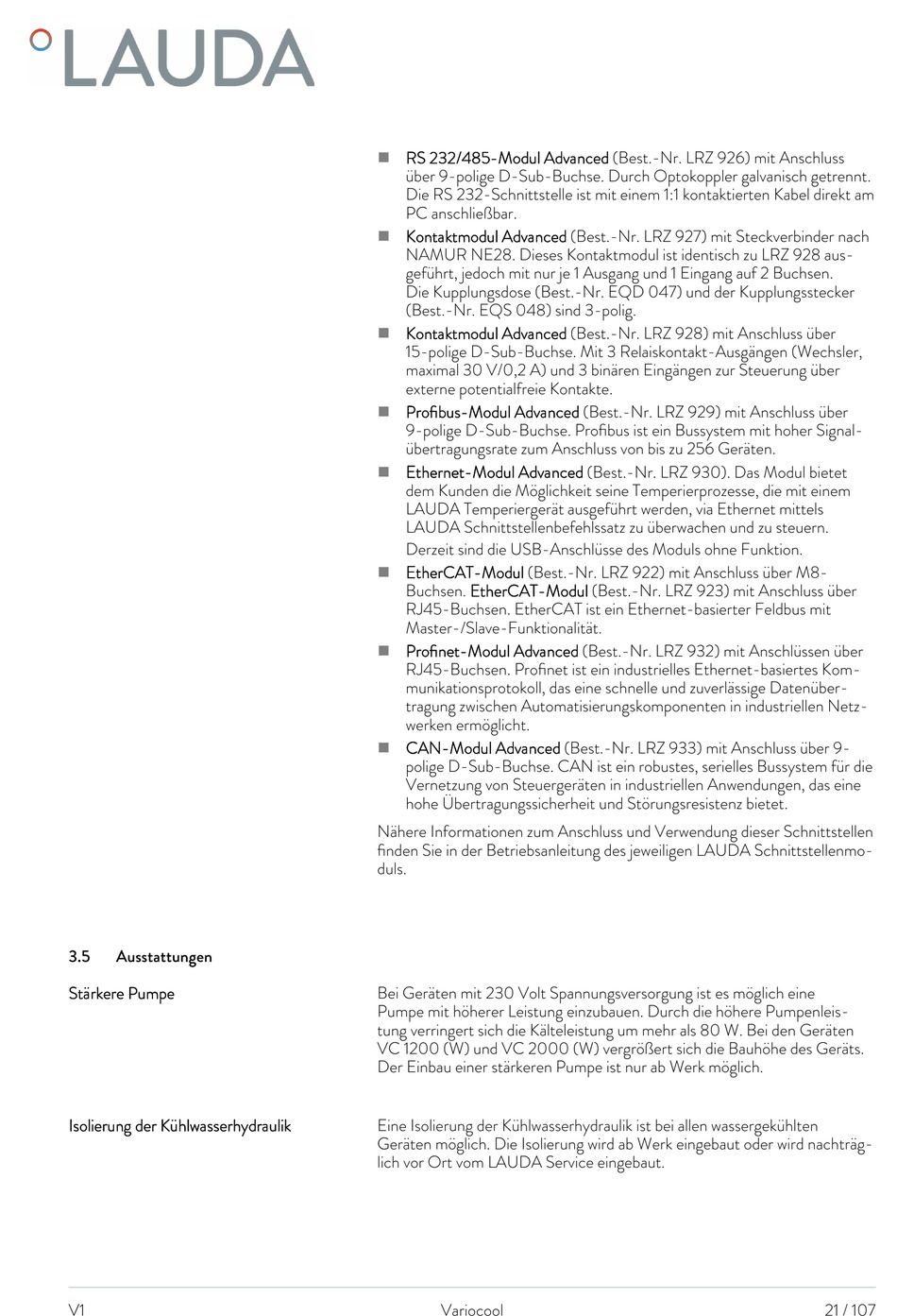

Ausstattungen - Lauda Variocool Vc 1200 Betriebsanleitung

3.5

Ausstattungen

Stärkere Pumpe
Isolierung der Kühlwasserhydraulik
V1
RS 232/485-Modul Advanced (Best.-Nr. LRZ 926) mit Anschluss
n
über 9-polige D-Sub-Buchse. Durch Optokoppler galvanisch getrennt.
Die RS 232-Schnittstelle ist mit einem 1:1 kontaktierten Kabel direkt am
PC anschließbar.
Kontaktmodul Advanced (Best.-Nr. LRZ 927) mit Steckverbinder nach
n
NAMUR NE28. Dieses Kontaktmodul ist identisch zu LRZ 928 aus-
geführt, jedoch mit nur je 1 Ausgang und 1 Eingang auf 2 Buchsen.
Die Kupplungsdose (Best.-Nr. EQD 047) und der Kupplungsstecker
(Best.-Nr. EQS 048) sind 3-polig.
Kontaktmodul Advanced (Best.-Nr. LRZ 928) mit Anschluss über
n
15-polige D-Sub-Buchse. Mit 3 Relaiskontakt-Ausgängen (Wechsler,
maximal 30 V/0,2 A) und 3 binären Eingängen zur Steuerung über
externe potentialfreie Kontakte.
Profibus-Modul Advanced (Best.-Nr. LRZ 929) mit Anschluss über
n
9-polige D-Sub-Buchse. Profibus ist ein Bussystem mit hoher Signal-
übertragungsrate zum Anschluss von bis zu 256 Geräten.
Ethernet-Modul Advanced (Best.-Nr. LRZ 930). Das Modul bietet
n
dem Kunden die Möglichkeit seine Temperierprozesse, die mit einem
LAUDA Temperiergerät ausgeführt werden, via Ethernet mittels
LAUDA Schnittstellenbefehlssatz zu überwachen und zu steuern.
Derzeit sind die USB-Anschlüsse des Moduls ohne Funktion.
EtherCAT-Modul (Best.-Nr. LRZ 922) mit Anschluss über M8-
n
Buchsen. EtherCAT-Modul (Best.-Nr. LRZ 923) mit Anschluss über
RJ45-Buchsen. EtherCAT ist ein Ethernet-basierter Feldbus mit
Master-/Slave-Funktionalität.
Profinet-Modul Advanced (Best.-Nr. LRZ 932) mit Anschlüssen über
n
RJ45-Buchsen. Profinet ist ein industrielles Ethernet-basiertes Kom-
munikationsprotokoll, das eine schnelle und zuverlässige Datenüber-
tragung zwischen Automatisierungskomponenten in industriellen Netz-
werken ermöglicht.
CAN-Modul Advanced (Best.-Nr. LRZ 933) mit Anschluss über 9-
n
polige D-Sub-Buchse. CAN ist ein robustes, serielles Bussystem für die
Vernetzung von Steuergeräten in industriellen Anwendungen, das eine
hohe Übertragungssicherheit und Störungsresistenz bietet.
Nähere Informationen zum Anschluss und Verwendung dieser Schnittstellen
finden Sie in der Betriebsanleitung des jeweiligen LAUDA Schnittstellenmo-
duls.
Bei Geräten mit 230 Volt Spannungsversorgung ist es möglich eine
Pumpe mit höherer Leistung einzubauen. Durch die höhere Pumpenleis-
tung verringert sich die Kälteleistung um mehr als 80 W. Bei den Geräten
VC 1200 (W) und VC 2000 (W) vergrößert sich die Bauhöhe des Geräts.
Der Einbau einer stärkeren Pumpe ist nur ab Werk möglich.
Eine Isolierung der Kühlwasserhydraulik ist bei allen wassergekühlten
Geräten möglich. Die Isolierung wird ab Werk eingebaut oder wird nachträg-
lich vor Ort vom LAUDA Service eingebaut.
Variocool 21 / 107
