Menüfenster - Lauda Variocool Vc 1200 Betriebsanleitung

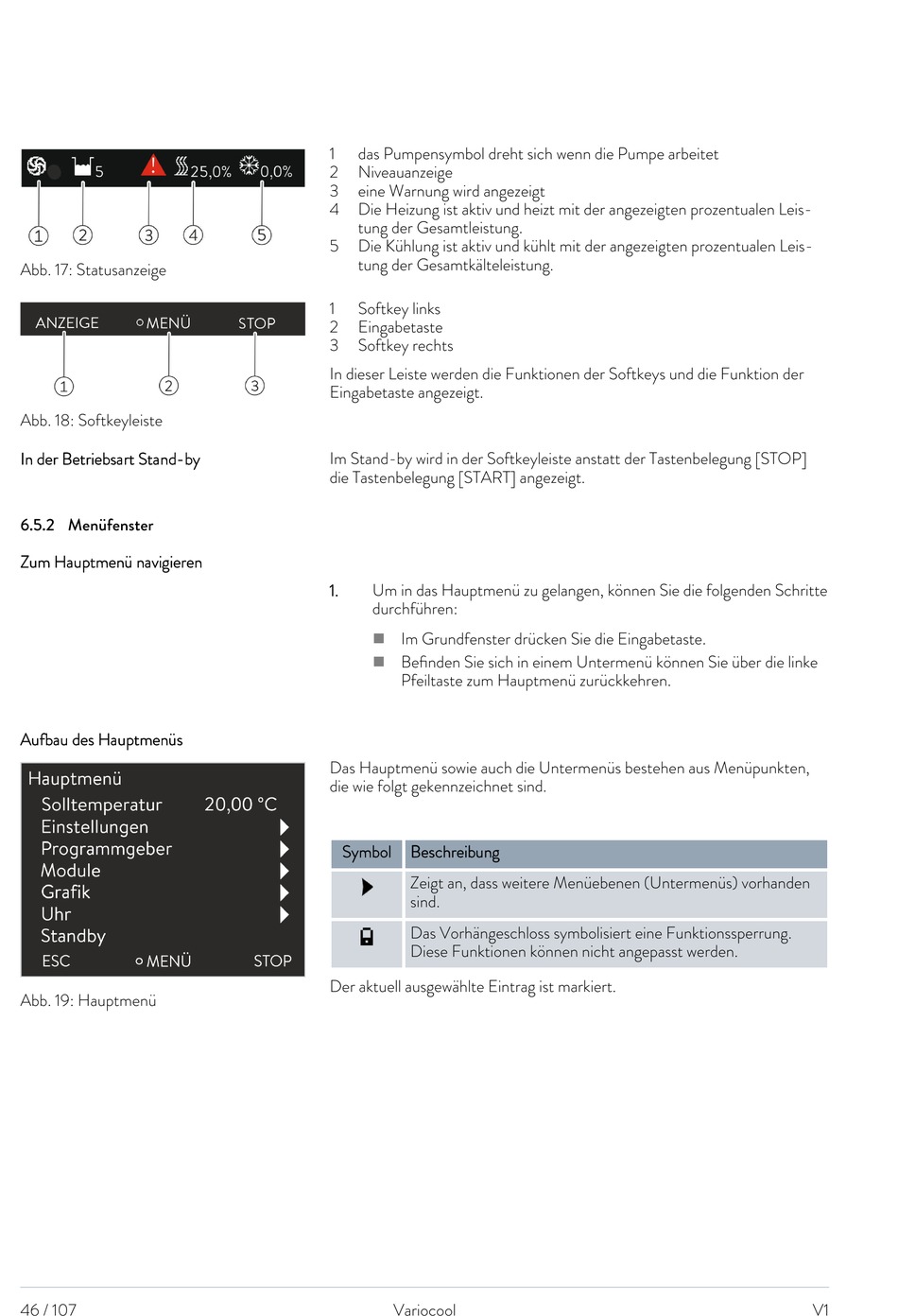

Abb. 17: Statusanzeige
Abb. 18: Softkeyleiste
In der Betriebsart Stand-by
6.5.2 Menüfenster
Zum Hauptmenü navigieren
Aufbau des Hauptmenüs
Abb. 19: Hauptmenü
46 / 107
1 das Pumpensymbol dreht sich wenn die Pumpe arbeitet
2 Niveauanzeige
3 eine Warnung wird angezeigt
4 Die Heizung ist aktiv und heizt mit der angezeigten prozentualen Leis-
tung der Gesamtleistung.
5 Die Kühlung ist aktiv und kühlt mit der angezeigten prozentualen Leis-
tung der Gesamtkälteleistung.
1 Softkey links
2 Eingabetaste
3 Softkey rechts
In dieser Leiste werden die Funktionen der Softkeys und die Funktion der
Eingabetaste angezeigt.
Im Stand-by wird in der Softkeyleiste anstatt der Tastenbelegung [STOP]
die Tastenbelegung [START] angezeigt.
1. Um in das Hauptmenü zu gelangen, können Sie die folgenden Schritte
durchführen:
Im Grundfenster drücken Sie die Eingabetaste.
n
Befinden Sie sich in einem Untermenü können Sie über die linke
n
Pfeiltaste zum Hauptmenü zurückkehren.
Das Hauptmenü sowie auch die Untermenüs bestehen aus Menüpunkten,
die wie folgt gekennzeichnet sind.
Symbol Beschreibung
Zeigt an, dass weitere Menüebenen (Untermenüs) vorhanden
sind.
Das Vorhängeschloss symbolisiert eine Funktionssperrung.
Diese Funktionen können nicht angepasst werden.
Der aktuell ausgewählte Eintrag ist markiert.
Variocool V1
