Polski

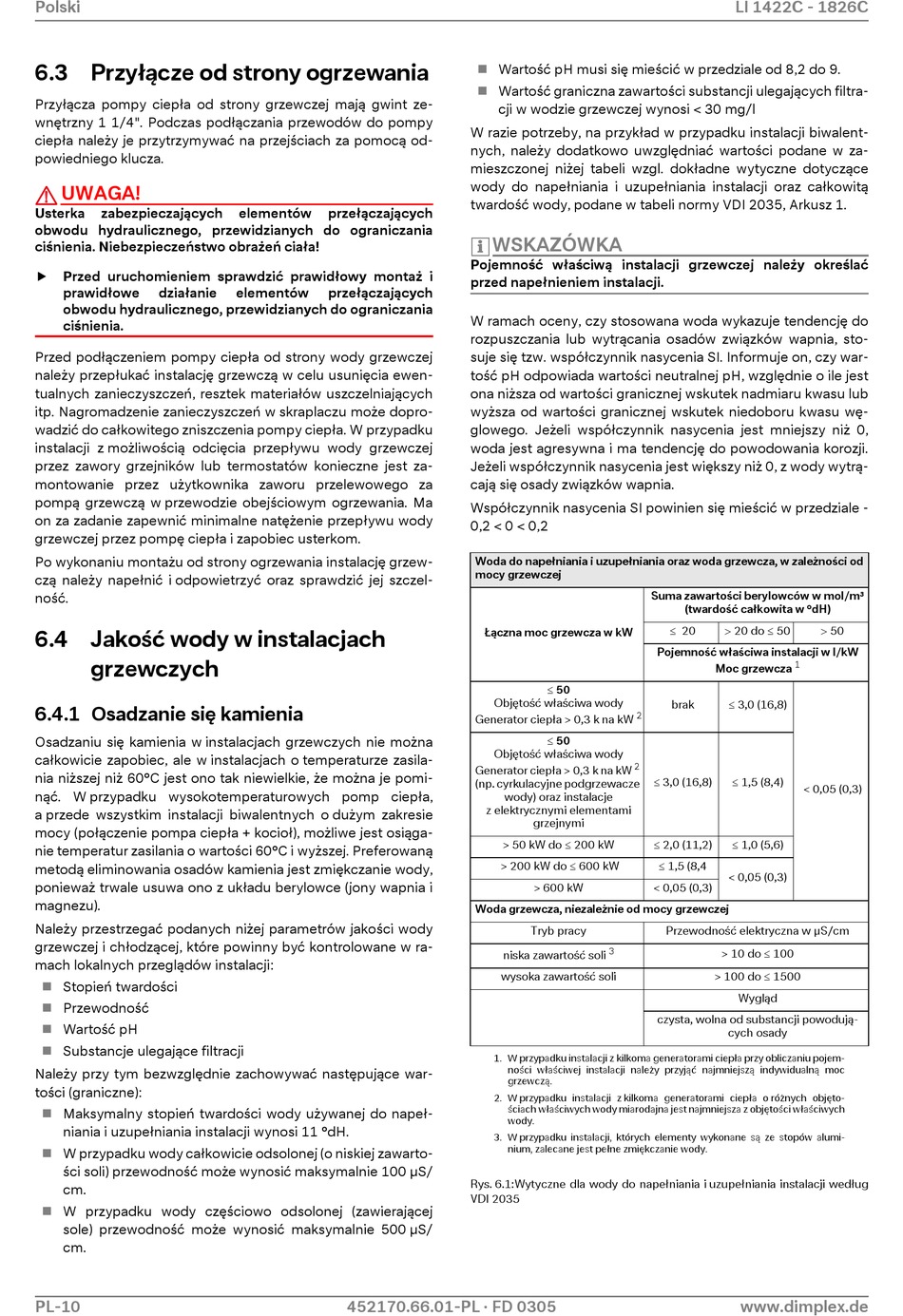

6.3 Przyłącze od strony ogrzewania
Przyłącza pompy ciepła od strony grzewczej mają gwint ze-
wnętrzny 1 1/4". Podczas podłączania przewodów do pompy
ciepła należy je przytrzymywać na przejściach za pomocą od-
powiedniego klucza.
UWAGA!
Usterka zabezpieczających
obwodu hydraulicznego, przewidzianych do ograniczania
ciśnienia. Niebezpieczeństwo obrażeń ciała!
 Przed uruchomieniem sprawdzić prawidłowy montaż i
prawidłowe działanie
obwodu hydraulicznego, przewidzianych do ograniczania
ciśnienia.
Przed podłączeniem pompy ciepła od strony wody grzewczej
należy przepłukać instalację grzewczą w celu usunięcia ewen-
tualnych zanieczyszczeń, resztek materiałów uszczelniających
itp. Nagromadzenie zanieczyszczeń w skraplaczu może dopro-
wadzić do całkowitego zniszczenia pompy ciepła. W przypadku
instalacji z możliwością odcięcia przepływu wody grzewczej
przez zawory grzejników lub termostatów konieczne jest za-
montowanie przez użytkownika zaworu przelewowego za
pompą grzewczą w przewodzie obejściowym ogrzewania. Ma
on za zadanie zapewnić minimalne natężenie przepływu wody
grzewczej przez pompę ciepła i zapobiec usterkom.
Po wykonaniu montażu od strony ogrzewania instalację grzew-
czą należy napełnić i odpowietrzyć oraz sprawdzić jej szczel-
ność.
6.4 Jakość wody w instalacjach
grzewczych
6.4.1 Osadzanie się kamienia
Osadzaniu się kamienia w instalacjach grzewczych nie można
całkowicie zapobiec, ale w instalacjach o temperaturze zasila-
nia niższej niż 60°C jest ono tak niewielkie, że można je pomi-
nąć. W przypadku wysokotemperaturowych pomp ciepła,
a przede wszystkim instalacji biwalentnych o dużym zakresie
mocy (połączenie pompa ciepła + kocioł), możliwe jest osiąga-
nie temperatur zasilania o wartości 60°C i wyższej. Preferowaną
metodą eliminowania osadów kamienia jest zmiękczanie wody,
ponieważ trwale usuwa ono z układu berylowce (jony wapnia i
magnezu).
Należy przestrzegać podanych niżej parametrów jakości wody
grzewczej i chłodzącej, które powinny być kontrolowane w ra-
mach lokalnych przeglądów instalacji:
Stopień twardości

 Przewodność
Wartość pH

Substancje ulegające filtracji

Należy przy tym bezwzględnie zachowywać następujące war-
tości (graniczne):
Maksymalny stopień twardości wody używanej do napeł-

niania i uzupełniania instalacji wynosi 11 °dH.
 W przypadku wody całkowicie odsolonej (o niskiej zawarto-
ści soli) przewodność może wynosić maksymalnie 100 μS/
cm.
W przypadku wody częściowo odsolonej (zawierającej

sole) przewodność może wynosić maksymalnie 500 μS/
cm.
PL-10
elementów przełączających
elementów przełączających
452170.66.01-PL · FD 0305
 Wartość pH musi się mieścić w przedziale od 8,2 do 9.
Wartość graniczna zawartości substancji ulegających filtra-

cji w wodzie grzewczej wynosi < 30 mg/l
W razie potrzeby, na przykład w przypadku instalacji biwalent-
nych, należy dodatkowo uwzględniać wartości podane w za-
mieszczonej niżej tabeli wzgl. dokładne wytyczne dotyczące
wody do napełniania i uzupełniania instalacji oraz całkowitą
twardość wody, podane w tabeli normy VDI 2035, Arkusz 1.
WSKAZÓWKA
Pojemność właściwą instalacji grzewczej należy określać
przed napełnieniem instalacji.
W ramach oceny, czy stosowana woda wykazuje tendencję do
rozpuszczania lub wytrącania osadów związków wapnia, sto-
suje się tzw. współczynnik nasycenia SI. Informuje on, czy war-
tość pH odpowiada wartości neutralnej pH, względnie o ile jest
ona niższa od wartości granicznej wskutek nadmiaru kwasu lub
wyższa od wartości granicznej wskutek niedoboru kwasu wę-
glowego. Jeżeli współczynnik nasycenia jest mniejszy niż 0,
woda jest agresywna i ma tendencję do powodowania korozji.
Jeżeli współczynnik nasycenia jest większy niż 0, z wody wytrą-
cają się osady związków wapnia.
Współczynnik nasycenia SI powinien się mieścić w przedziale -
0,2 < 0 < 0,2
Woda do napełniania i uzupełniania oraz woda grzewcza, w zależności od
mocy grzewczej
Łączna moc grzewcza w kW
50
Objętość właściwa wody
2
Generator ciepła > 0,3 k na kW
50
Objętość właściwa wody
2
Generator ciepła > 0,3 k na kW
(np. cyrkulacyjne podgrzewacze
wody) oraz instalacje
z elektrycznymi elementami
grzejnymi
> 50 kW do 200 kW
> 200 kW do 600 kW
> 600 kW
Woda grzewcza, niezależnie od mocy grzewczej
Tryb pracy
3
niska zawartość soli
wysoka zawartość soli
1. W przypadku instalacji z kilkoma generatorami ciepła przy obliczaniu pojem-
ności właściwej instalacji należy przyjąć najmniejszą indywidualną moc
grzewczą.
2. W przypadku instalacji z kilkoma generatorami ciepła o różnych objęto-
ściach właściwych wody miarodajna jest najmniejsza z objętości właściwych
wody.
3. W przypadku instalacji, których elementy wykonane są ze stopów alumi-
nium, zalecane jest pełne zmiękczanie wody.
Rys. 6.1:Wytyczne dla wody do napełniania i uzupełniania instalacji według
VDI 2035
LI 1422C - 1826C
Suma zawartości berylowców w mol/m³
(twardość całkowita w °dH)
 20 20 do 50 50
Pojemność właściwa instalacji w l/kW
1
Moc grzewcza
3,0 (16,8)
brak
 3,0 (16,8) 1,5 (8,4)
< 0,05 (0,3)
2,0 (11,2) 1,0 (5,6)
1,5 (8,4
< 0,05 (0,3)
< 0,05 (0,3)
Przewodność elektryczna w µS/cm
> 10 do  100
> 100 do  1500
Wygląd
czysta, wolna od substancji powodują-
cych osady
