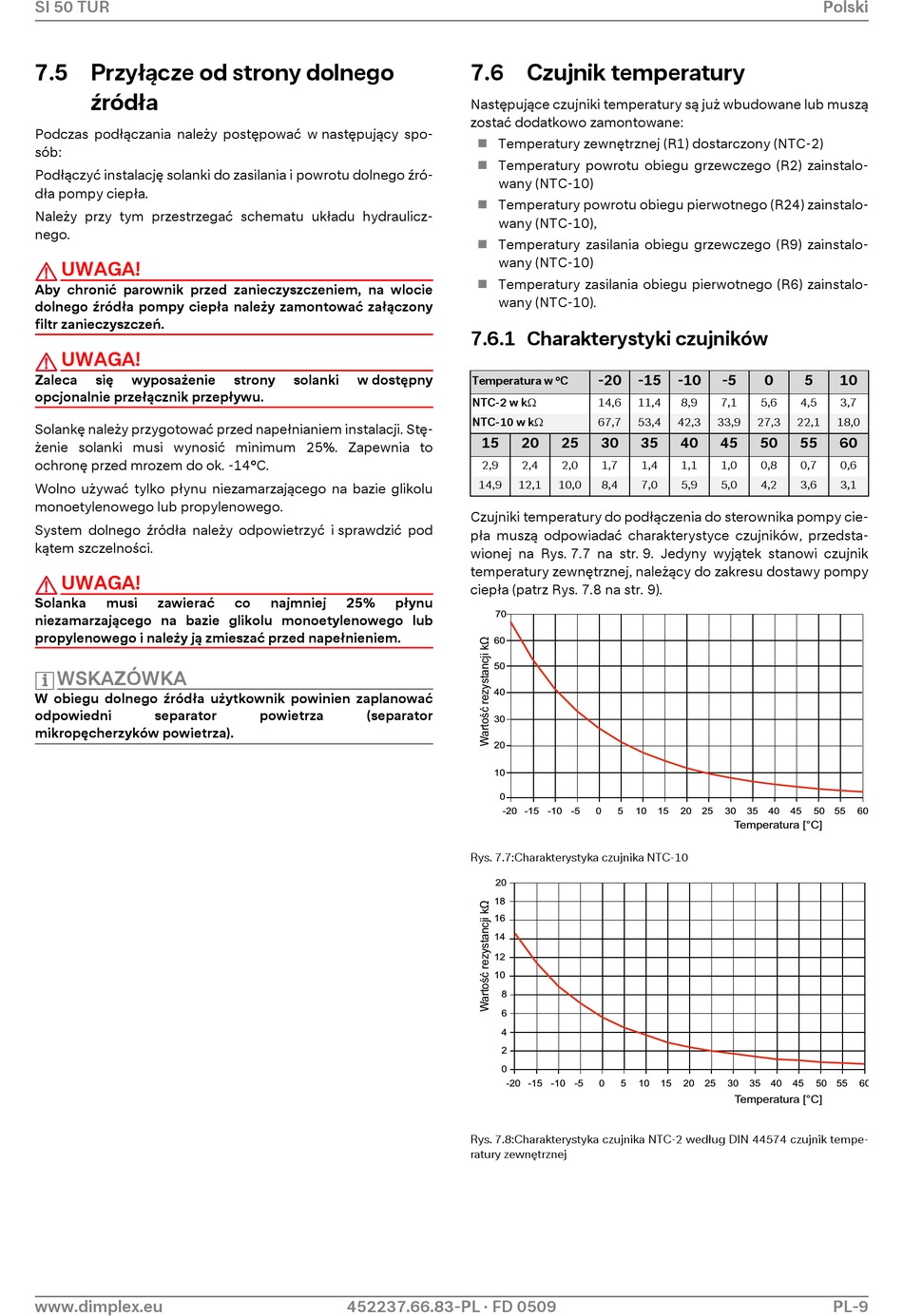

SI 50 TUR
7.5 Przyłącze od strony dolnego
źródła
Podczas podłączania należy postępować w następujący spo-
sób:
Podłączyć instalację solanki do zasilania i powrotu dolnego źró-
dła pompy ciepła.
Należy przy tym przestrzegać schematu układu hydraulicz-
nego.
UWAGA!
Aby chronić parownik przed zanieczyszczeniem, na wlocie
dolnego źródła pompy ciepła należy zamontować załączony
filtr zanieczyszczeń.
UWAGA!
Zaleca się wyposażenie
opcjonalnie przełącznik przepływu.
Solankę należy przygotować przed napełnianiem instalacji. Stę-
żenie solanki musi wynosić minimum 25%. Zapewnia to
ochronę przed mrozem do ok. -14°C.
Wolno używać tylko płynu niezamarzającego na bazie glikolu
monoetylenowego lub propylenowego.
System dolnego źródła należy odpowietrzyć i sprawdzić pod
kątem szczelności.
UWAGA!
Solanka musi zawierać
niezamarzającego na bazie glikolu monoetylenowego lub
propylenowego i należy ją zmieszać przed napełnieniem.
WSKAZÓWKA
W obiegu dolnego źródła użytkownik powinien zaplanować
odpowiedni separator
mikropęcherzyków powietrza).
www.dimplex.eu
strony solanki w dostępny
co najmniej 25% płynu
powietrza (separator
452237.66.83-PL · FD 0509

7.6 Czujnik temperatury

Następujące czujniki temperatury są już wbudowane lub muszą
zostać dodatkowo zamontowane:
 Temperatury zewnętrznej (R1) dostarczony (NTC-2)
Temperatury powrotu obiegu grzewczego (R2) zainstalo-

wany (NTC-10)
Temperatury powrotu obiegu pierwotnego (R24) zainstalo-

wany (NTC-10),
 Temperatury zasilania obiegu grzewczego (R9) zainstalo-
wany (NTC-10)
Temperatury zasilania obiegu pierwotnego (R6) zainstalo-

wany (NTC-10).
7.6.1 Charakterystyki czujników
-20 -15
Temperatura w °C
NTC-2 w k 14,6 11,4
NTC-10 w k 67,7 53,4
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
Czujniki temperatury do podłączenia do sterownika pompy cie-
pła muszą odpowiadać charakterystyce czujników, przedsta-
wionej na Rys. 7.7 na str. 9. Jedyny wyjątek stanowi czujnik
temperatury zewnętrznej, należący do zakresu dostawy pompy
ciepła (patrz Rys. 7.8 na str. 9).
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Rys. 7.7:Charakterystyka czujnika NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Rys. 7.8:Charakterystyka czujnika NTC-2 według DIN 44574 czujnik tempe-
ratury zewnętrznej
Polski
-10 -5 0 5
8,9 7,1 5,6 4,5
42,3 33,9 27,3 22,1
40 45 50 55
1,1 1,0 0,8 0,7
5,9 5,0 4,2 3,6
15 20 25 30 35 40 45 50 55
Temperatura [°C]
15 20 25 30 35 40 45 50 55
Temperatura [°C]
10
3,7
18,0
60
0,6
3,1
60
60
PL-9
