Zakres dostawy

3.1 Urządzenie podstawowe
Urządzenie podstawowe składa się z gotowej do podłączenia
pompy ciepła do instalacji wewnętrznej z obudową blaszaną,
rozdzielnią i zintegrowanym sterownikiem pompy ciepła. Obieg
chłodniczy jest „hermetycznie zamknięty" i zawiera fluorowany
czynnik chłodniczy R410A zarejestrowany w protokole z Kioto.
Informacje dotyczące wartości GWP oraz ekwiwalentu CO
czynnika chłodniczego znajdują się w rozdziale Informacje
o urządzeniu. Czynnik ten nie zawiera freonu, nie niszczy war-
stwy ozonowej i jest niepalny.
W rozdzielni są zamontowane wszystkie elementy potrzebne
do pracy pompy ciepła. Do pompy ciepła dołączone są czujnik
temperatury zewnętrznej wraz z elementem mocującym oraz
filtr zanieczyszczeń. Doprowadzenie napięcia zasilającego
i napięcia sterowania powinien wykonać użytkownik.
Zawarte w zakresie dostawy pompy obiegowe (po stronie so-
lanki i wody grzewczej) należy zainstalować zgodnie ze sche-
matami hydraulicznymi (patrz rozdz. 3 na str. VII) lub dokumen-
tacją projektową. Przyłącze elektryczne pomp obiegowych
należy wykonać zgodnie z Rozdz. 7.7.3 na str. 12.
System dolnego źródła z rozdzielaczem solanki powinien zo-
stać wykonany przez użytkownika.

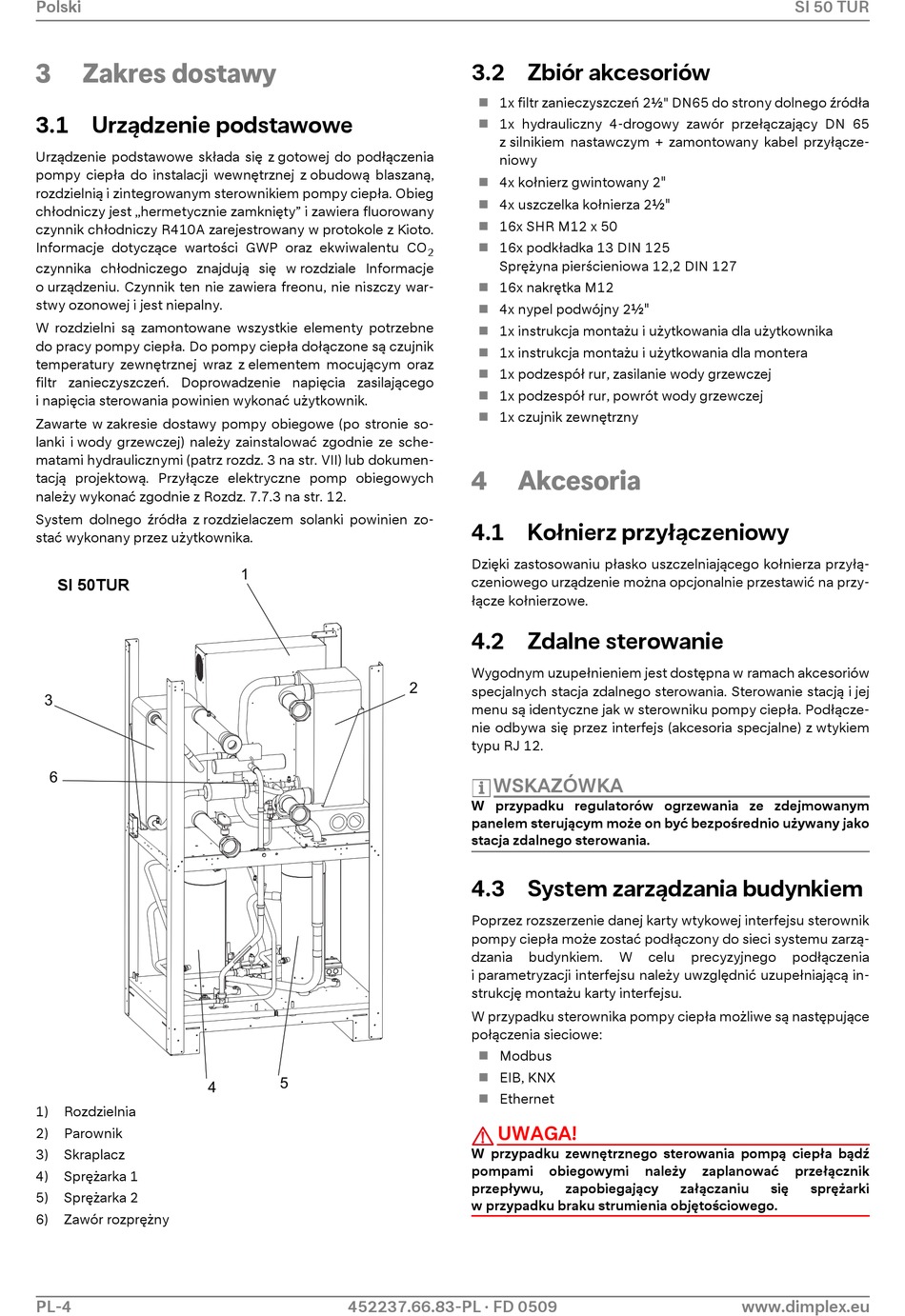

SI 50TUR
3
6
1) Rozdzielnia
2) Parownik
3) Skraplacz
4) Sprężarka 1
5) Sprężarka 2
6) Zawór rozprężny
PL-4
1
5
4
452237.66.83-PL · FD 0509
3.2 Zbiór akcesoriów
 1x filtr zanieczyszczeń 2½" DN65 do strony dolnego źródła
1x hydrauliczny 4-drogowy zawór przełączający DN 65

z silnikiem nastawczym + zamontowany kabel przyłącze-
niowy
4x kołnierz gwintowany 2

 4x uszczelka kołnierza 2
 16x SHR M12 x 50
16x podkładka 13 DIN 125

2
Sprężyna pierścieniowa 12,2 DIN 127
 16x nakrętka M12
4x nypel podwójny 2

1x instrukcja montażu i użytkowania dla użytkownika

1x instrukcja montażu i użytkowania dla montera

1x podzespół rur, zasilanie wody grzewczej

 1x podzespół rur, powrót wody grzewczej
1x czujnik zewnętrzny

4

Akcesoria

4.1 Kołnierz przyłączeniowy
Dzięki zastosowaniu płasko uszczelniającego kołnierza przyłą-
czeniowego urządzenie można opcjonalnie przestawić na przy-
łącze kołnierzowe.

4.2 Zdalne sterowanie

Wygodnym uzupełnieniem jest dostępna w ramach akcesoriów
2
specjalnych stacja zdalnego sterowania. Sterowanie stacją i jej
menu są identyczne jak w sterowniku pompy ciepła. Podłącze-
nie odbywa się przez interfejs (akcesoria specjalne) z wtykiem
typu RJ 12.
WSKAZÓWKA
W przypadku regulatorów ogrzewania ze zdejmowanym
panelem sterującym może on być bezpośrednio używany jako
stacja zdalnego sterowania.
4.3 System zarządzania budynkiem
Poprzez rozszerzenie danej karty wtykowej interfejsu sterownik
pompy ciepła może zostać podłączony do sieci systemu zarzą-
dzania budynkiem.
i parametryzacji interfejsu należy uwzględnić uzupełniającą in-
strukcję montażu karty interfejsu.
W przypadku sterownika pompy ciepła możliwe są następujące
połączenia sieciowe:
Modbus

EIB, KNX

Ethernet

UWAGA!
W przypadku zewnętrznego sterowania pompą ciepła bądź
pompami obiegowymi
przepływu, zapobiegający
w przypadku braku strumienia objętościowego.
"
½"
½"
W celu precyzyjnego
należy zaplanować
załączaniu się
www.dimplex.eu
SI 50 TUR
podłączenia
