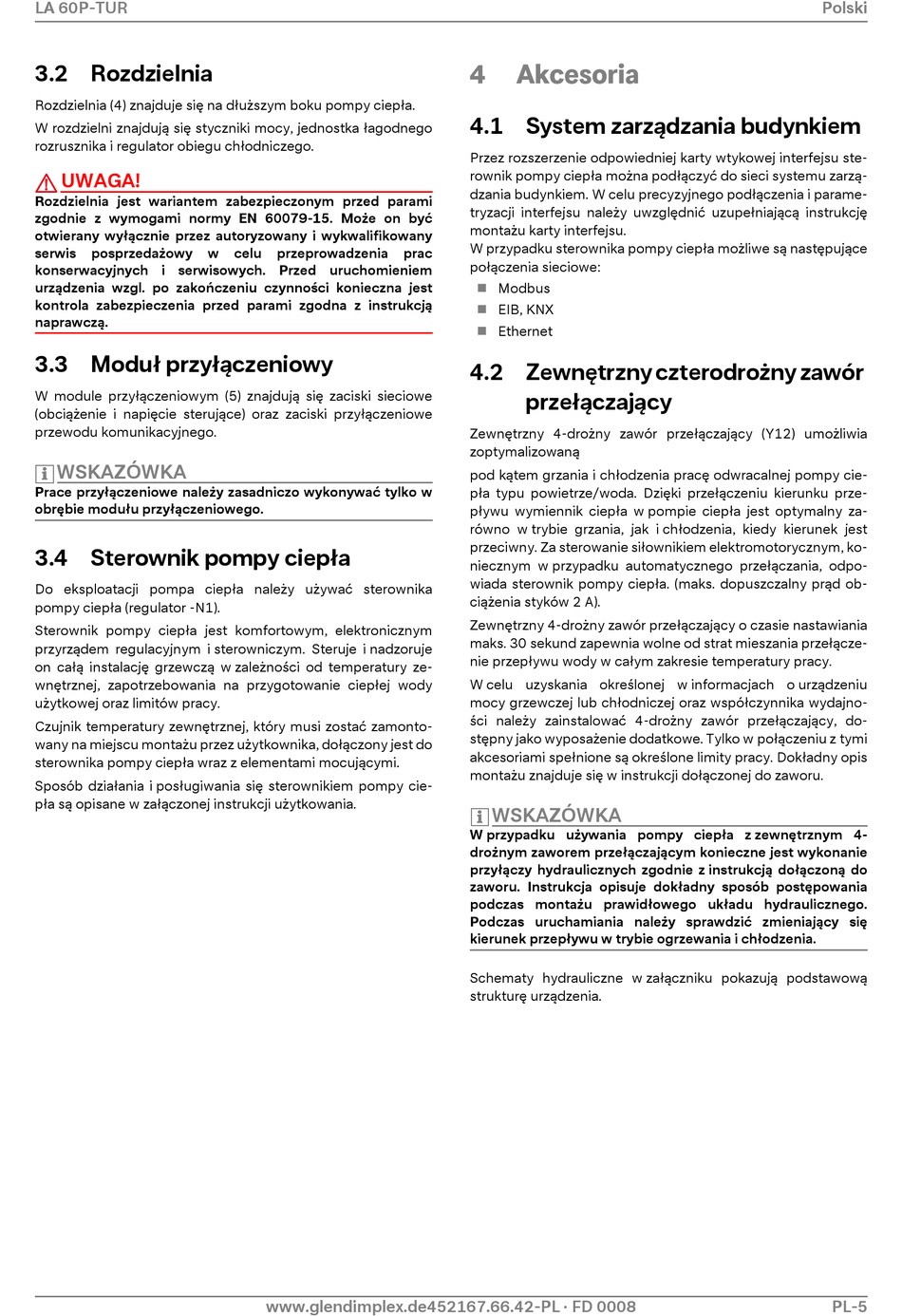

LA 60P-TUR

3.2 Rozdzielnia

Rozdzielnia (4) znajduje się na dłuższym boku pompy ciepła.
W rozdzielni znajdują się styczniki mocy, jednostka łagodnego
rozrusznika i regulator obiegu chłodniczego.
UWAGA!
Rozdzielnia jest wariantem zabezpieczonym przed parami
zgodnie z wymogami normy EN 60079-15. Może on być
otwierany wyłącznie przez autoryzowany i wykwalifikowany
serwis posprzedażowy
konserwacyjnych i serwisowych. Przed uruchomieniem
urządzenia wzgl. po zakończeniu czynności konieczna jest
kontrola zabezpieczenia przed parami zgodna z instrukcją
naprawczą.
3.3 Moduł przyłączeniowy
W module przyłączeniowym (5) znajdują się zaciski sieciowe
(obciążenie i napięcie sterujące) oraz zaciski przyłączeniowe
przewodu komunikacyjnego.
WSKAZÓWKA
Prace przyłączeniowe należy zasadniczo wykonywać tylko w
obrębie modułu przyłączeniowego.
3.4 Sterownik pompy ciepła
Do eksploatacji pompa ciepła należy używać sterownika
pompy ciepła (regulator -N1).
Sterownik pompy ciepła jest komfortowym, elektronicznym
przyrządem regulacyjnym i sterowniczym. Steruje i nadzoruje
on całą instalację grzewczą w zależności od temperatury ze-
wnętrznej, zapotrzebowania na przygotowanie ciepłej wody
użytkowej oraz limitów pracy.
Czujnik temperatury zewnętrznej, który musi zostać zamonto-
wany na miejscu montażu przez użytkownika, dołączony jest do
sterownika pompy ciepła wraz z elementami mocującymi.
Sposób działania i posługiwania się sterownikiem pompy cie-
pła są opisane w załączonej instrukcji użytkowania.
w celu przeprowadzenia
www.glendimplex.de452167.66.42-PL · FD 0008
4

Akcesoria

4.1 System zarządzania budynkiem
Przez rozszerzenie odpowiedniej karty wtykowej interfejsu ste-
rownik pompy ciepła można podłączyć do sieci systemu zarzą-
dzania budynkiem. W celu precyzyjnego podłączenia i parame-
tryzacji interfejsu należy uwzględnić uzupełniającą instrukcję
montażu karty interfejsu.
W przypadku sterownika pompy ciepła możliwe są następujące
prac
połączenia sieciowe:
 Modbus
EIB, KNX

Ethernet

4.2 Zewnętrzny czterodrożny zawór
przełączający
Zewnętrzny 4-drożny zawór przełączający (Y12) umożliwia
zoptymalizowaną
pod kątem grzania i chłodzenia pracę odwracalnej pompy cie-
pła typu powietrze/woda. Dzięki przełączeniu kierunku prze-
pływu wymiennik ciepła w pompie ciepła jest optymalny za-
równo w trybie grzania, jak i chłodzenia, kiedy kierunek jest
przeciwny. Za sterowanie siłownikiem elektromotorycznym, ko-
niecznym w przypadku automatycznego przełączania, odpo-
wiada sterownik pompy ciepła. (maks. dopuszczalny prąd ob-
ciążenia styków 2 A).
Zewnętrzny 4-drożny zawór przełączający o czasie nastawiania
maks. 30 sekund zapewnia wolne od strat mieszania przełącze-
nie przepływu wody w całym zakresie temperatury pracy.
W celu uzyskania określonej w informacjach o urządzeniu
mocy grzewczej lub chłodniczej oraz współczynnika wydajno-
ści należy zainstalować 4-drożny zawór przełączający, do-
stępny jako wyposażenie dodatkowe. Tylko w połączeniu z tymi
akcesoriami spełnione są określone limity pracy. Dokładny opis
montażu znajduje się w instrukcji dołączonej do zaworu.
WSKAZÓWKA
W przypadku używania pompy ciepła z zewnętrznym 4-
drożnym zaworem przełączającym konieczne jest wykonanie
przyłączy hydraulicznych zgodnie z instrukcją dołączoną do
zaworu. Instrukcja opisuje dokładny sposób postępowania
podczas montażu prawidłowego układu hydraulicznego.
Podczas uruchamiania należy sprawdzić zmieniający się
kierunek przepływu w trybie ogrzewania i chłodzenia.
Schematy hydrauliczne w załączniku pokazują podstawową
strukturę urządzenia.
Polski
PL-5
