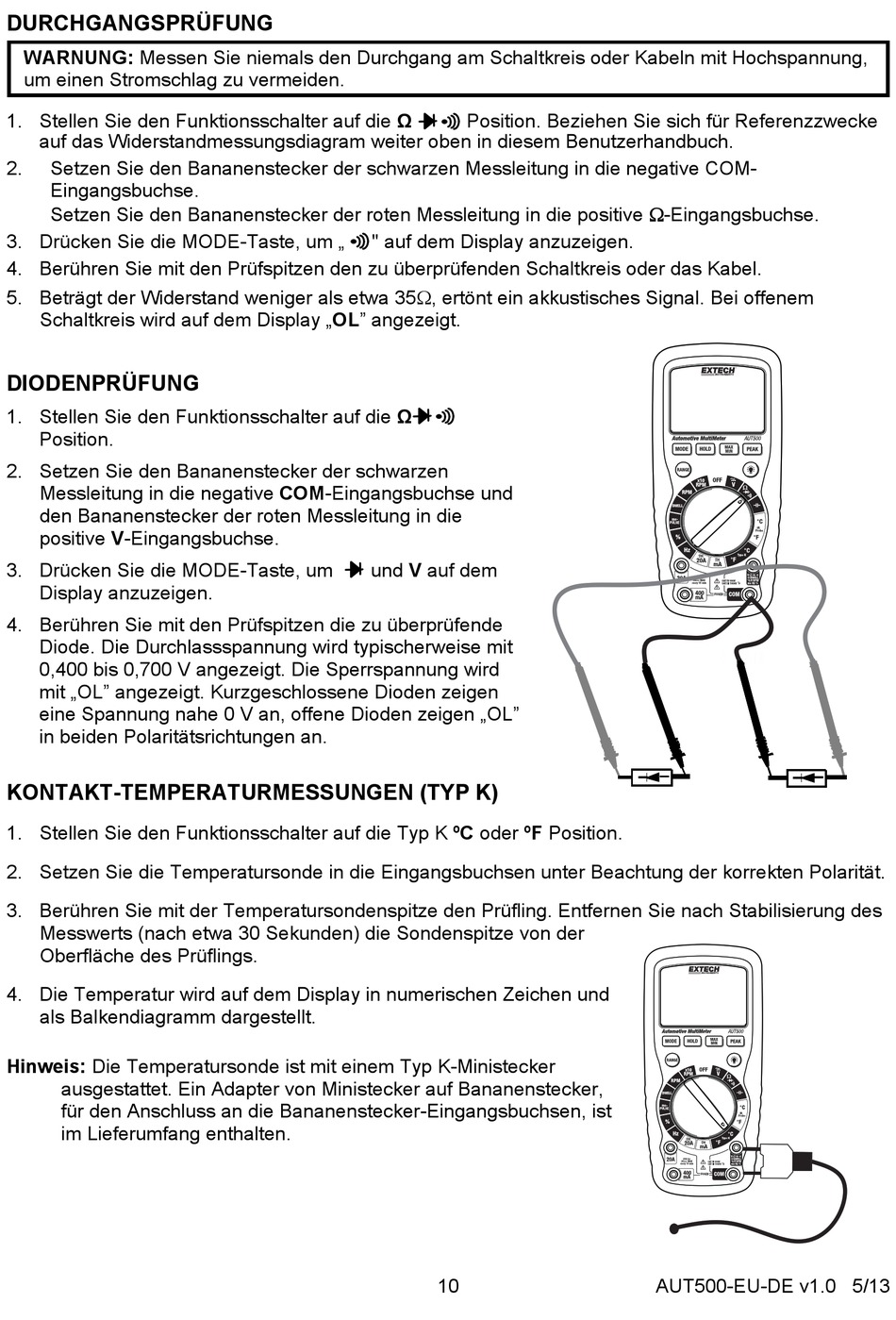

DURCHGANGSPRÜFUNG
WARNUNG: Messen Sie niemals den Durchgang am Schaltkreis oder Kabeln mit Hochspannung,
um einen Stromschlag zu vermeiden.
1. Stellen Sie den Funktionsschalter auf die Ω
auf das Widerstandmessungsdiagram weiter oben in diesem Benutzerhandbuch.
2.
Setzen Sie den Bananenstecker der schwarzen Messleitung in die negative COM-
Eingangsbuchse.
Setzen Sie den Bananenstecker der roten Messleitung in die positive -Eingangsbuchse.
3. Drücken Sie die MODE-Taste, um „
4. Berühren Sie mit den Prüfspitzen den zu überprüfenden Schaltkreis oder das Kabel.
5. Beträgt der Widerstand weniger als etwa 35, ertönt ein akkustisches Signal. Bei offenem
Schaltkreis wird auf dem Display „OL" angezeigt.
DIODENPRÜFUNG
1. Stellen Sie den Funktionsschalter auf die Ω
Position.
2. Setzen Sie den Bananenstecker der schwarzen
Messleitung in die negative COM-Eingangsbuchse und
den Bananenstecker der roten Messleitung in die
positive V-Eingangsbuchse.
3. Drücken Sie die MODE-Taste, um
Display anzuzeigen.
4. Berühren Sie mit den Prüfspitzen die zu überprüfende
Diode. Die Durchlassspannung wird typischerweise mit
0,400 bis 0,700 V angezeigt. Die Sperrspannung wird
mit „OL" angezeigt. Kurzgeschlossene Dioden zeigen
eine Spannung nahe 0 V an, offene Dioden zeigen „OL"
in beiden Polaritätsrichtungen an.
KONTAKT-TEMPERATURMESSUNGEN (TYP K)
1. Stellen Sie den Funktionsschalter auf die Typ K ºC oder ºF Position.
2. Setzen Sie die Temperatursonde in die Eingangsbuchsen unter Beachtung der korrekten Polarität.
3. Berühren Sie mit der Temperatursondenspitze den Prüfling. Entfernen Sie nach Stabilisierung des
Messwerts (nach etwa 30 Sekunden) die Sondenspitze von der
Oberfläche des Prüflings.
4. Die Temperatur wird auf dem Display in numerischen Zeichen und
als Balkendiagramm dargestellt.
Hinweis: Die Temperatursonde ist mit einem Typ K-Ministecker
ausgestattet. Ein Adapter von Ministecker auf Bananenstecker,
für den Anschluss an die Bananenstecker-Eingangsbuchsen, ist
im Lieferumfang enthalten.
Position. Beziehen Sie sich für Referenzzwecke
" auf dem Display anzuzeigen.
und V auf dem
10
AUT500-EU-DE v1.0 5/13
