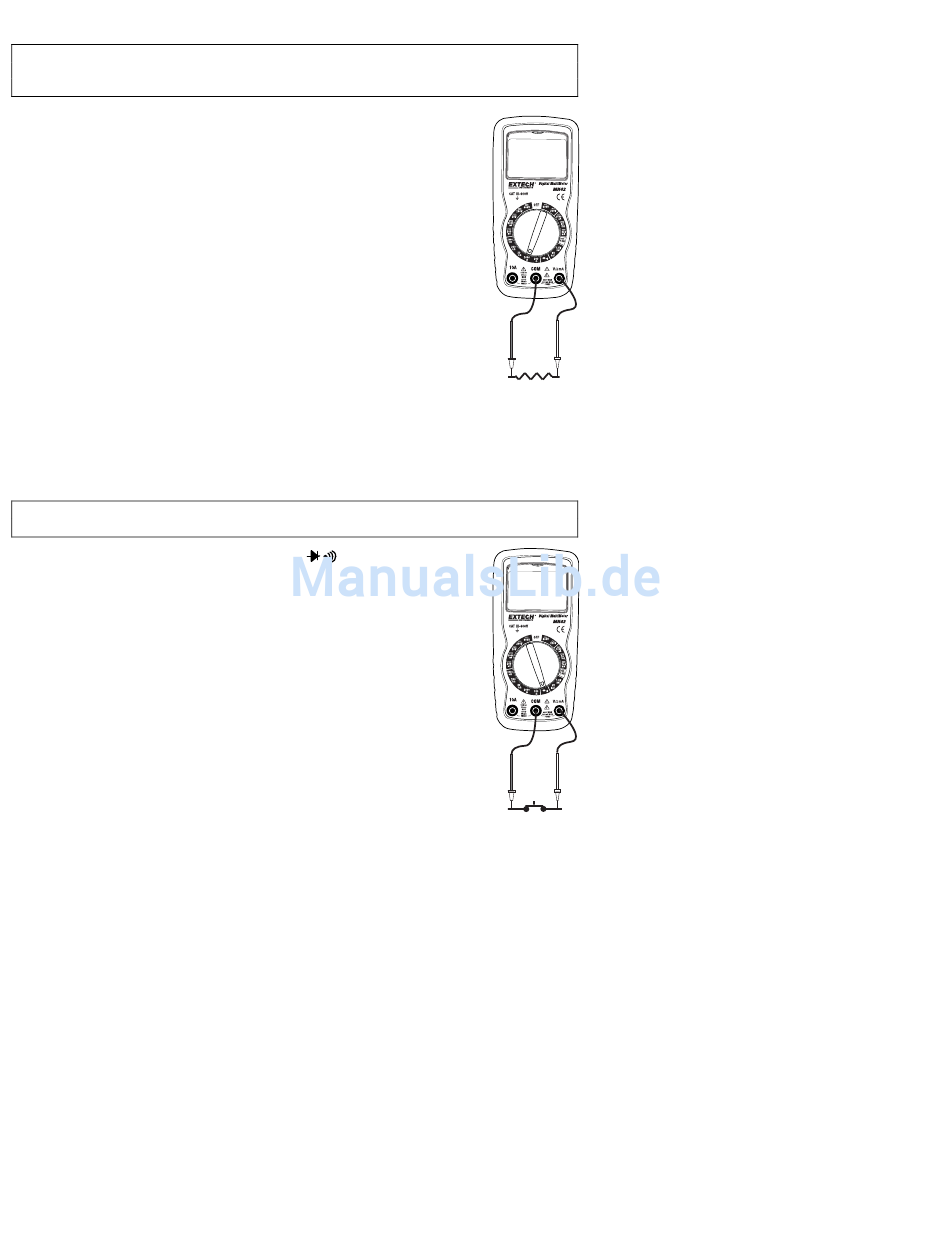

WIDERSTANDSMESSUNG
WARNHINWEIS: Um einen Stromschlag zu vermeiden, machen Sie das zu prüfende
Gerät stromlos und entladen Sie alle Kondensatoren, bevor Sie Widerstandsmessungen
durchführen.
Drehen Sie den Funktionsschalter in die höchste Ω Stellung.
1.
2.
Schließen Sie den schwarzen Prüfspitzen-Bananenstecker an die
negative COM Buchse an. Schließen Sie den roten Prüfspitzen-
Bananenstecker an die positive Ω Buchse an.
3.
Legen Sie die Prüfspitzen an die entgegengesetzten Enden des
zu prüfenden Schaltkreises oder Bauteils an. Es ist am besten,
eine Seite des zu prüfenden Bauteils abzuklemmen, damit der
Rest des Schaltkreises den Widerstandsmesswert nicht stört.
4.
Lesen Sie den Widerstand vom Bildschirm ab. Drehen Sie den
Funktionsschalter in die niedrigste Ω Stellung, die größer als der
eingeschätzte Widerstand ist.
DURCHGANGSPRÜFUNG
WARNHINWEIS: Um einen Stromschlag zu vermeiden, messen Sie den Durchgang
niemals in Schaltkreisen, die unter Spannung stehen.
1.
Stellen Sie den Funktionsschalter auf
2.
Schließen Sie den schwarzen Prüfspitzen-Bananenstecker an die
negative COM Buchse an.
Schließen Sie den roten Prüfspitzen-Bananenstecker an die
positive Ω Buchse an.
3.
Legen Sie die Prüfspitzen an den zu prüfenden Schaltkreis oder
Leiter an.
4.
Ist der Widerstandswert kleiner als ca. 30Ω, ertönt ein akustisches
Signal. Ist der Schaltkreis offen, wird auf dem Bildschirm "1"
angezeigt.
.
MN42-EU - V1.1 – 07/2010
6
