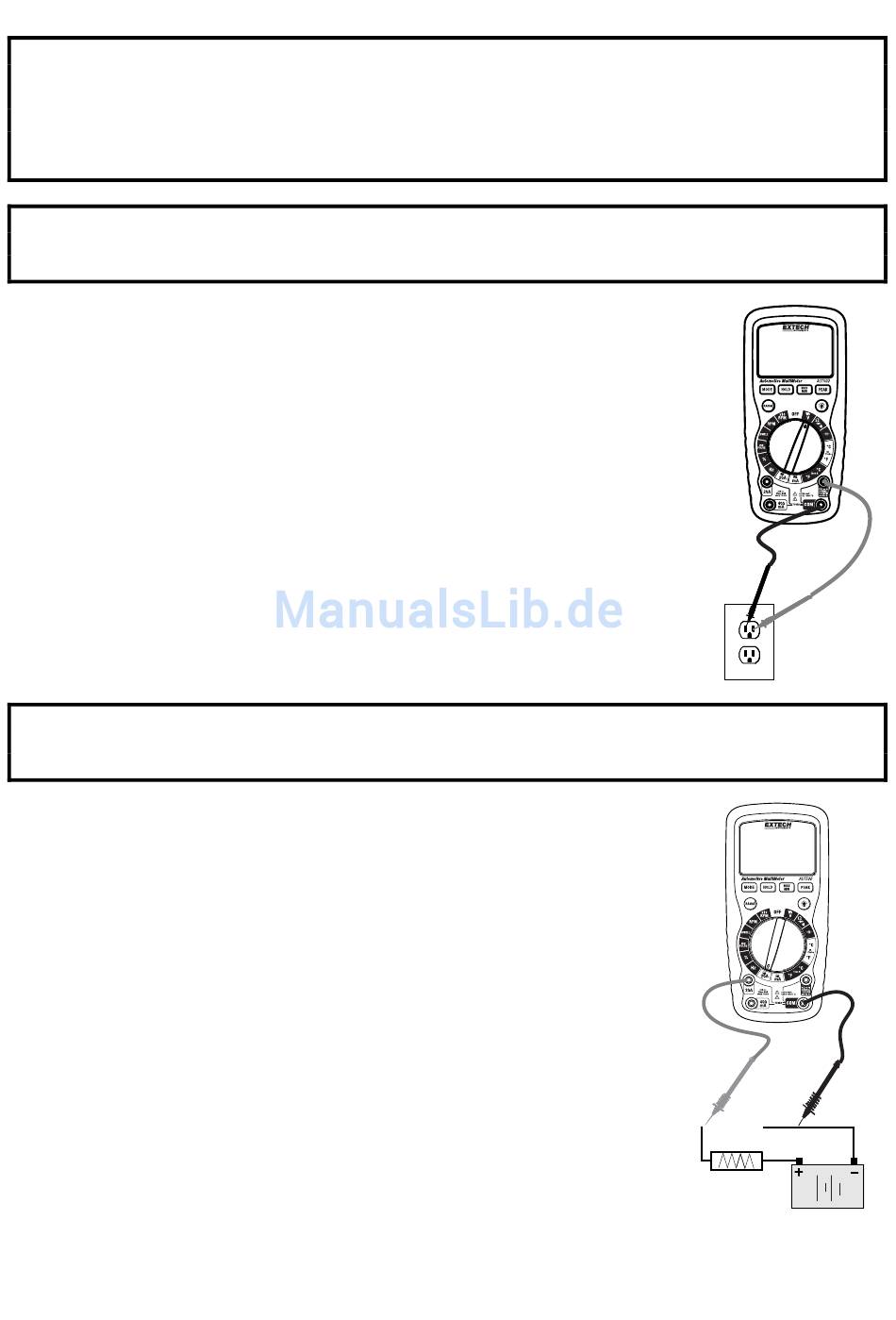

WECHSELSPANNUNGSMESSUNGEN
WARNUNG: Gefahr durch Stromschlag. Die Messspitzen sind eventuell nicht lang genug, um die
stromführenden Teile innerhalb des 240V-Ausgangs des Geräts zu berühren, da sich die
Kontaktstellen tief innerhalb der Ausgänge befinden. Dies kann dazu führen, dass die Anzeige 0
Volt anzeigt, obwohl die Steckdose eigentlich unter Spannung steht. Vergewissern Sie sich, dass
die Prüfspitzen die Metallkontakte innerhalb der Steckdose berühren, bevor Sie davon ausgehen,
dass keine Spannung vorhanden ist.
ACHTUNG: Messen Sie keine Wechselspannung, während ein Motor am Schaltkreis ein- oder
ausgeschaltet ist. Es könnten große Spannungsschwankungen auftreten, die das Messgerät
beschädigen könnten.
1. Stellen Sie den Funktionsschalter auf die „V"-Position.
2. Drücken Sie die MODE-Taste, um „AC" auf dem Display anzuzeigen.
3. Setzen Sie den Bananenstecker der schwarzen Messleitung in die negative
COM-Eingangsbuchse.
Setzen Sie den Bananenstecker der roten Messleitung in die positive V-
Eingangsbuchse.
4. Berühren Sie mit der schwarzen Prüfspitze die neutrale Seite des
Schaltkreises.
Berühren Sie mit der roten Prüfspitze die „stromführende" Seite des
Schaltkreises.
5. Die Spannung wird auf dem Display in numerischen Zeichen und als
Balkendiagramm dargestellt.
GLEICHSTROMMESSUNGEN
CAUTION: Führen Sie bei 20 A keine Messungen durch, die länger als 30 s dauern. Eine
Überschreitung der 30 Sekunden könnte zu Schäden am Universalmessgerät und/oder den
Messleitungen führen.
1. Setzen Sie den Bananenstecker der schwarzen Messleitung in die
negative COM-Eingangsbuchse ein.
2. Stellen Sie für Strommessungen bis zu 400 mA DC den Funktionsschalter
auf die mA-Position und setzen Sie den Bananenstecker der roten
Messleitung in die 400mA-Eingangsbuchse ein.
3. Stellen Sie für Strommessungen bis zu 20 A DC den Funktionsschalter
auf den 20A-Bereich und setzen Sie den Bananenstecker der roten
Messleitung in die 20A-Eingangsbuchse ein.
4. Drücken Sie die MODE-Taste, um „DC" auf dem Display anzuzeigen.
5. Trennen Sie den zu prüfenden Schaltkreis vom Strom und öffnen Sie
diesen anschließend an der zu messenden Stelle.
6. Berühren Sie mit der schwarzen Prüfspitze die negative Seite des
Schaltkreises.
Berühren Sie mit der roten Prüfspitze die positive Seite des Schaltkreises.
7. Schließen Sie den Schaltkreis an den Strom an.
8. Der Strom wird auf dem Display in numerischen Zeichen und als
Balkendiagramm dargestellt.
8
AUT500-EU-DE v1.0 5/13
