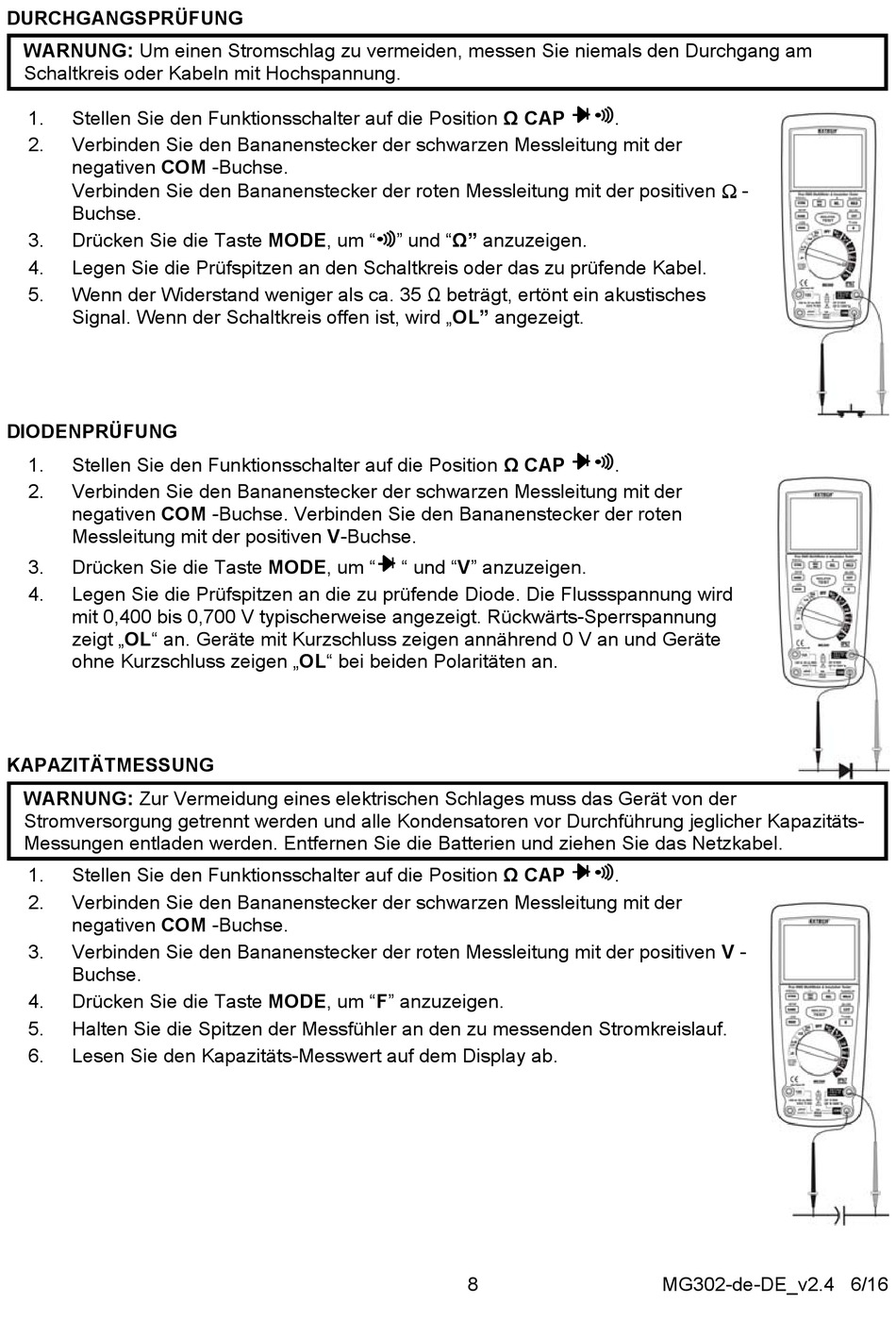

DURCHGANGSPRÜFUNG
WARNUNG: Um einen Stromschlag zu vermeiden, messen Sie niemals den Durchgang am
Schaltkreis oder Kabeln mit Hochspannung.
1.
Stellen Sie den Funktionsschalter auf die Position Ω CAP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM -Buchse.
Verbinden Sie den Bananenstecker der roten Messleitung mit der positiven -
Buchse.
3.
Drücken Sie die Taste MODE, um " " und "Ω" anzuzeigen.
4.
Legen Sie die Prüfspitzen an den Schaltkreis oder das zu prüfende Kabel.
5.
Wenn der Widerstand weniger als ca. 35 Ω beträgt, ertönt ein akustisches
Signal. Wenn der Schaltkreis offen ist, wird „OL" angezeigt.
DIODENPRÜFUNG
1.
Stellen Sie den Funktionsschalter auf die Position Ω CAP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM -Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven V-Buchse.
3.
Drücken Sie die Taste MODE, um "
4.
Legen Sie die Prüfspitzen an die zu prüfende Diode. Die Flussspannung wird
mit 0,400 bis 0,700 V typischerweise angezeigt. Rückwärts-Sperrspannung
zeigt „OL" an. Geräte mit Kurzschluss zeigen annährend 0 V an und Geräte
ohne Kurzschluss zeigen „OL" bei beiden Polaritäten an.
KAPAZITÄTMESSUNG
WARNUNG: Zur Vermeidung eines elektrischen Schlages muss das Gerät von der
Stromversorgung getrennt werden und alle Kondensatoren vor Durchführung jeglicher Kapazitäts-
Messungen entladen werden. Entfernen Sie die Batterien und ziehen Sie das Netzkabel.
1.
Stellen Sie den Funktionsschalter auf die Position Ω CAP
2.
Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM -Buchse.
3.
Verbinden Sie den Bananenstecker der roten Messleitung mit der positiven V -
Buchse.
4.
Drücken Sie die Taste MODE, um "F" anzuzeigen.
5.
Halten Sie die Spitzen der Messfühler an den zu messenden Stromkreislauf.
6.
Lesen Sie den Kapazitäts-Messwert auf dem Display ab.
" und "V" anzuzeigen.
8
.
.
.
MG302-de-DE_v2.4 6/16
