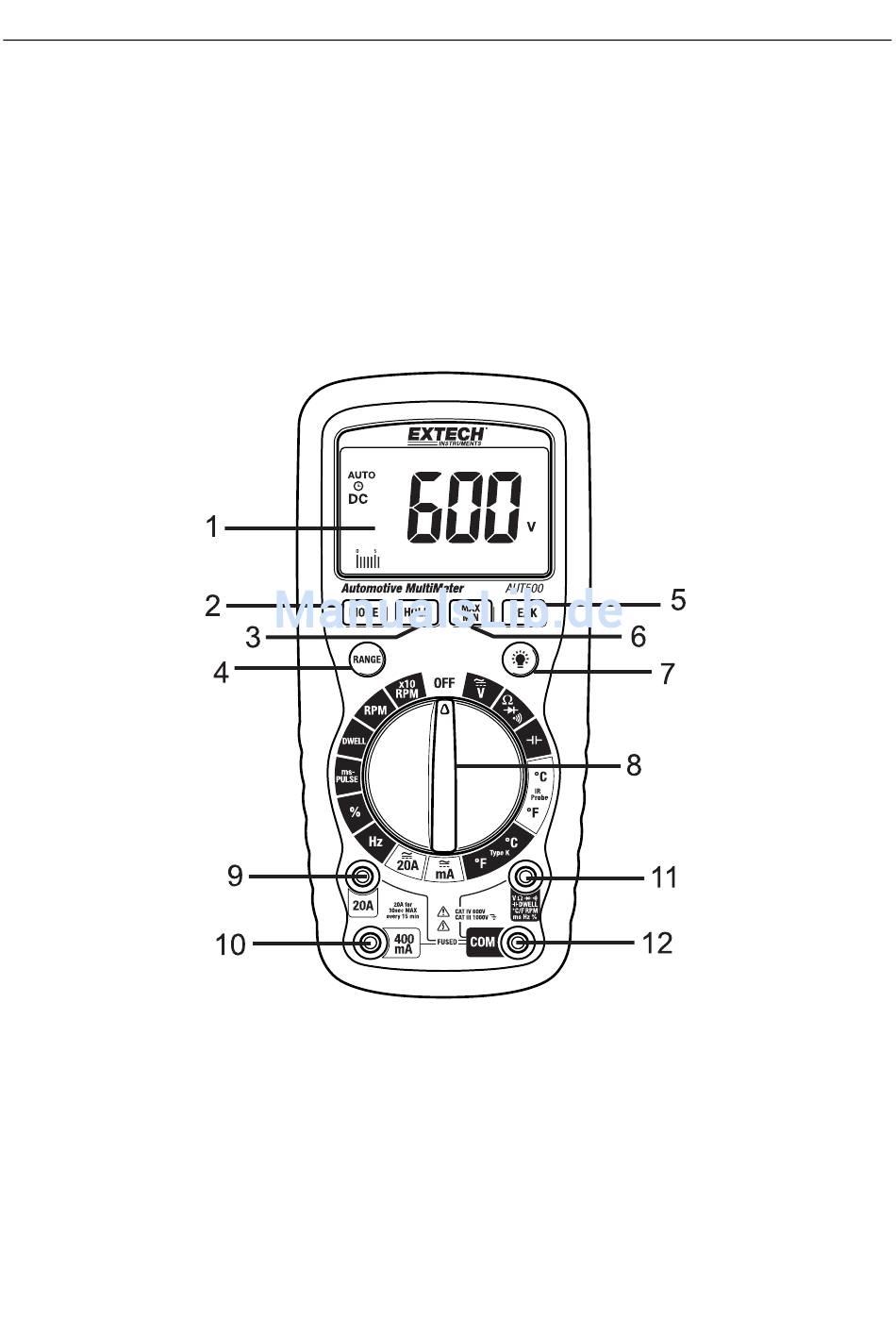

Funktionsschalter und Anschlüsse
1. LCD-Display
2. MODE-Taste
3. HOLD-Taste
4. RANGE-Taste
5. PEAK-Taste
6. MAX-MIN-Taste
Hinweis: Kippständer, Messleitungsbefestigungen sowie das Batteriefach befinden sich auf der
Rückseite des Geräts. Die Sicherungen sind durch Entfernen der hinteren Abdeckung des
Messgeräts zugänglich. Mehr Informationen hierzu finden Sie weiter unten in diesem
Benutzerhandbuch.
7. Hintergrundbeleuchtungs-Taste
8. Function-Schalter
9. 20A-Eingangsbuchse
10. 400mA-Eingangsbuchse
11. Positive-Eingangsbuchse
12. COM-Eingangsbuchse
5
