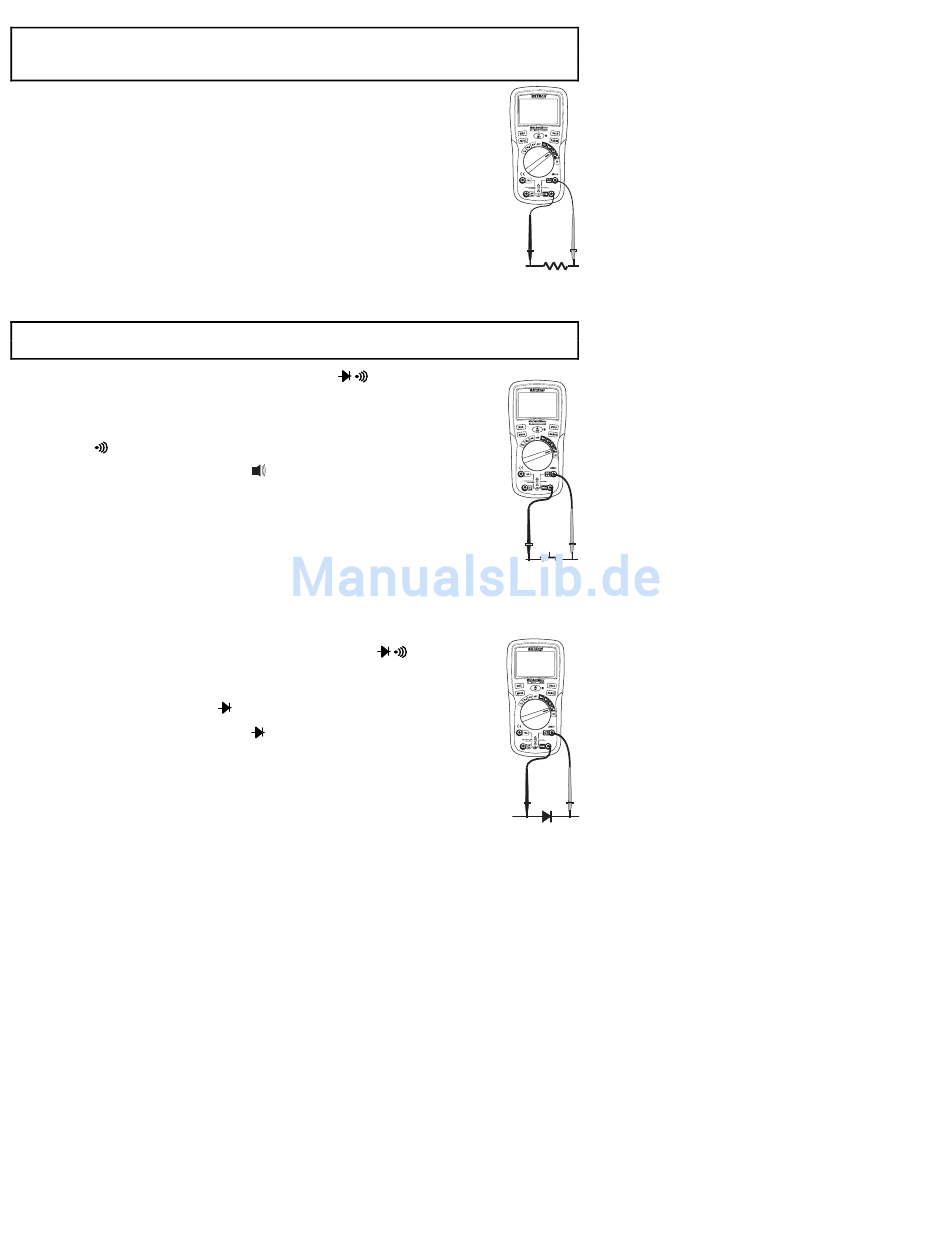

WIDERSTANDSMESSUNG
WARNUNG: Um einen Stromschlag zu vermeiden, trennen Sie das zu prüfende Gerät
vom Strom, und entladen sie alle Kondensatoren bevor Sie den Widerstand messen.
Entfernen Sie die Batterien und ziehen Sie das Netzkabel.
1. Drehen Sie den Funktionsschalter in die Position Ω.
2. Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM -Buchse.
Verbinden Sie den Bananenstecker der roten Messleitung mit der positiven
Ω -Buchse.
3. Legen Sie die Messfühler über dem zu messenden Gerät an.
4. Lesen Sie den Widerstand von der Anzeige ab.
DURCHGANGSPRÜFUNG
WARNUNG: Um Stromschlag zu vermeiden, messen Sie nie den Durchgang vom
Schaltkreisen oder Kabeln, die unter Spannung stehen.
1. Drehen Sie den Funktionsschalter in die Position
2. Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse.
Verbinden Sie den Bananenstecker der roten Messleitung mit der
positiven
-Buchse.
3. Drücken Sie die Taste MODE, um „
4. Legen Sie die Prüfspitzen an den Schaltkreis oder das zu prüfende Kabel.
5. Wenn der Widerstand geringer als die Durchgangsschwelle ist, ertönt ein
akustisches Signal.
DIODENPRÜFUNG
1. Drehen Sie den Funktionsschalter in die grüne Position
2. Verbinden Sie den Bananenstecker der schwarzen Messleitung mit der
negativen COM-Buchse. Verbinden Sie den Bananenstecker der roten
Messleitung mit der positiven
3. Drücken Sie die Taste MODE, um "
4. Legen Sie die Prüfspitzen an die zu prüfende Diode. Die Flussspannung
wird mit 0,400 bis 0,700V typischerweise angezeigt. Rückwärts-
Sperrspannung zeigt „OL" an. Geräte mit Kurzschluss zeigen annährend
0V an und Geräte ohne Kurzschluss zeigen „OL" bei beiden Polaritäten
an.
.
" anzuzeigen.
.
-Buchse.
" und "V" a nzuzeigen.
