Digitaler Steuereingang

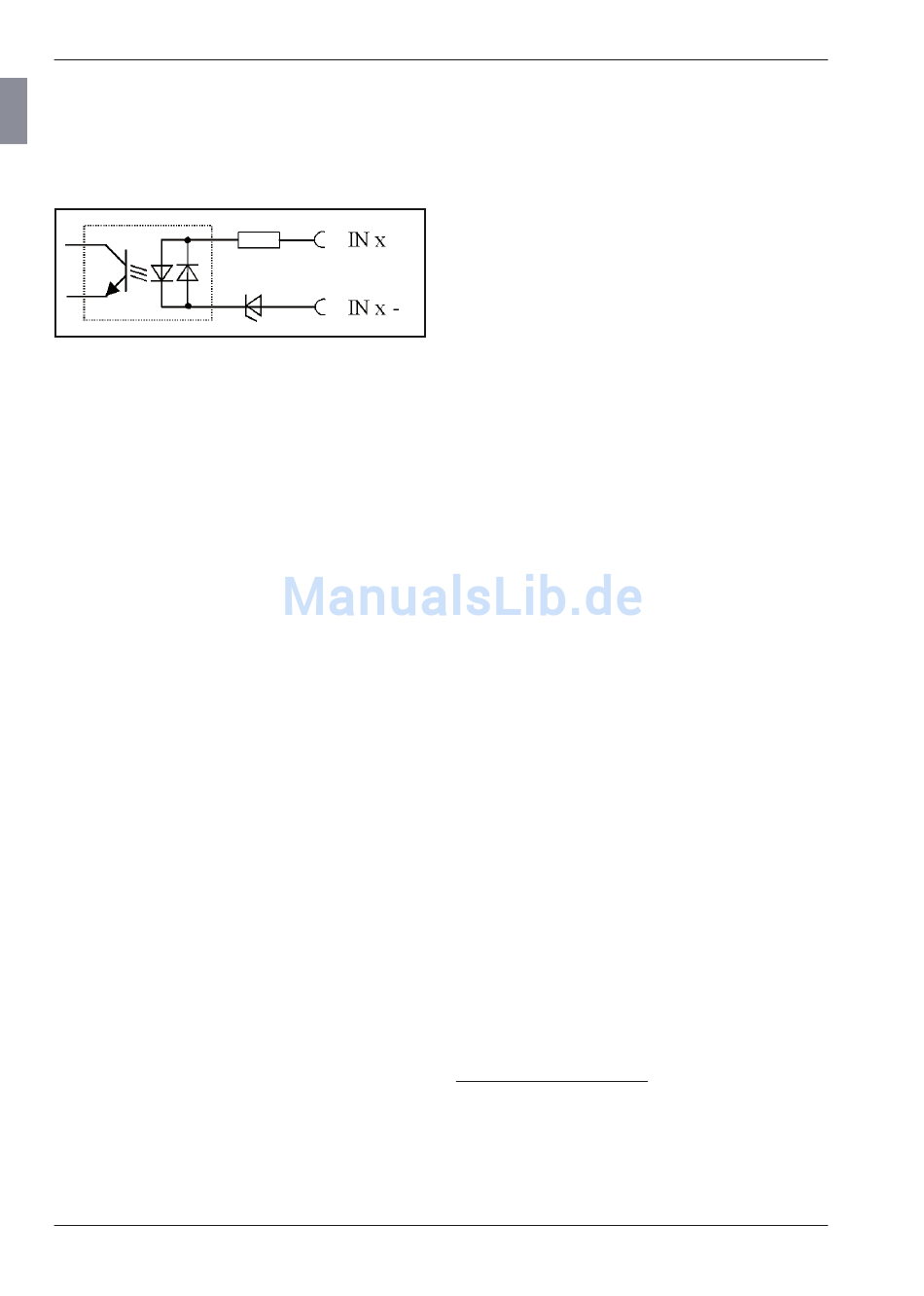

Prinzipschaltung eines Eingangs
Abb. 9
Prinzipschaltung eines Eingangs der parallelen
(I/O) Schnittstelle
74
Modi der digitalen Steuereingänge:
MODE 0
Signale an den Eingängen werden
ignoriert.
MODE 1
E1 = Messdauer **
E2 = Startsignal für Meistermessung **
E3 = Übernahme-Signal für Meister mes-
sung **
MODE 2
E1 = Startsignal ***
E2 = Stoppsignal ***
E3 = Reset-Signal zum Löschen der MAX-
/MIN-Speicher**
MODE 3
E1 = Messdauer **
E2 = Signal um Messwert zu senden ***
E3 = Start- und Übernahme-Signal für Meis-
ter messung**
MODE 4*
Ermöglicht den Anschluss des Steuergeräts
Millimar S 1840/SG.
E1 = Messdauer**
E2 = Startsignal für Meistermessung***
E3 = Übernahme-Signal für Meister mes-
sung***
*
Wird für die Eingangssignale MODE 4 gewählt, wird auch
für die Ausgangssignale MODE 4 gesetzt und umge-
kehrt.
**
Zustandsgesteuert
*** Impulsgesteuert
Mahr GmbH, Millimar C1208/C1216
