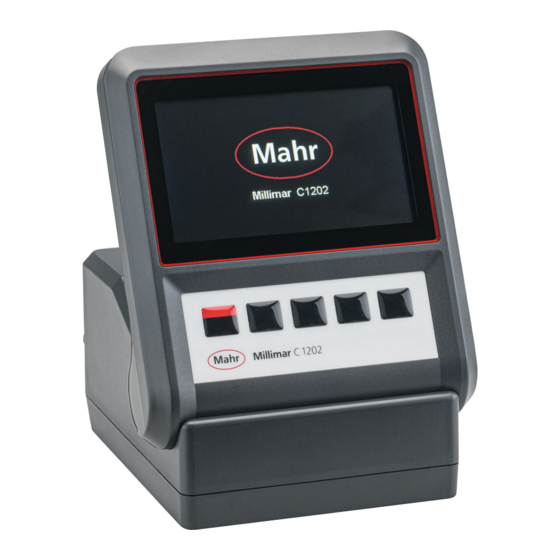

Mahr Millimar C 1202 Kurzanleitung
Kompaktlängenmessgerät
Vorschau ausblenden
Andere Handbücher für Millimar C 1202:
- Bedienungsanleitung (88 Seiten) ,
- Betriebsanleitung (125 Seiten)
Verwandte Anleitungen für Mahr Millimar C 1202
Inhaltszusammenfassung für Mahr Millimar C 1202

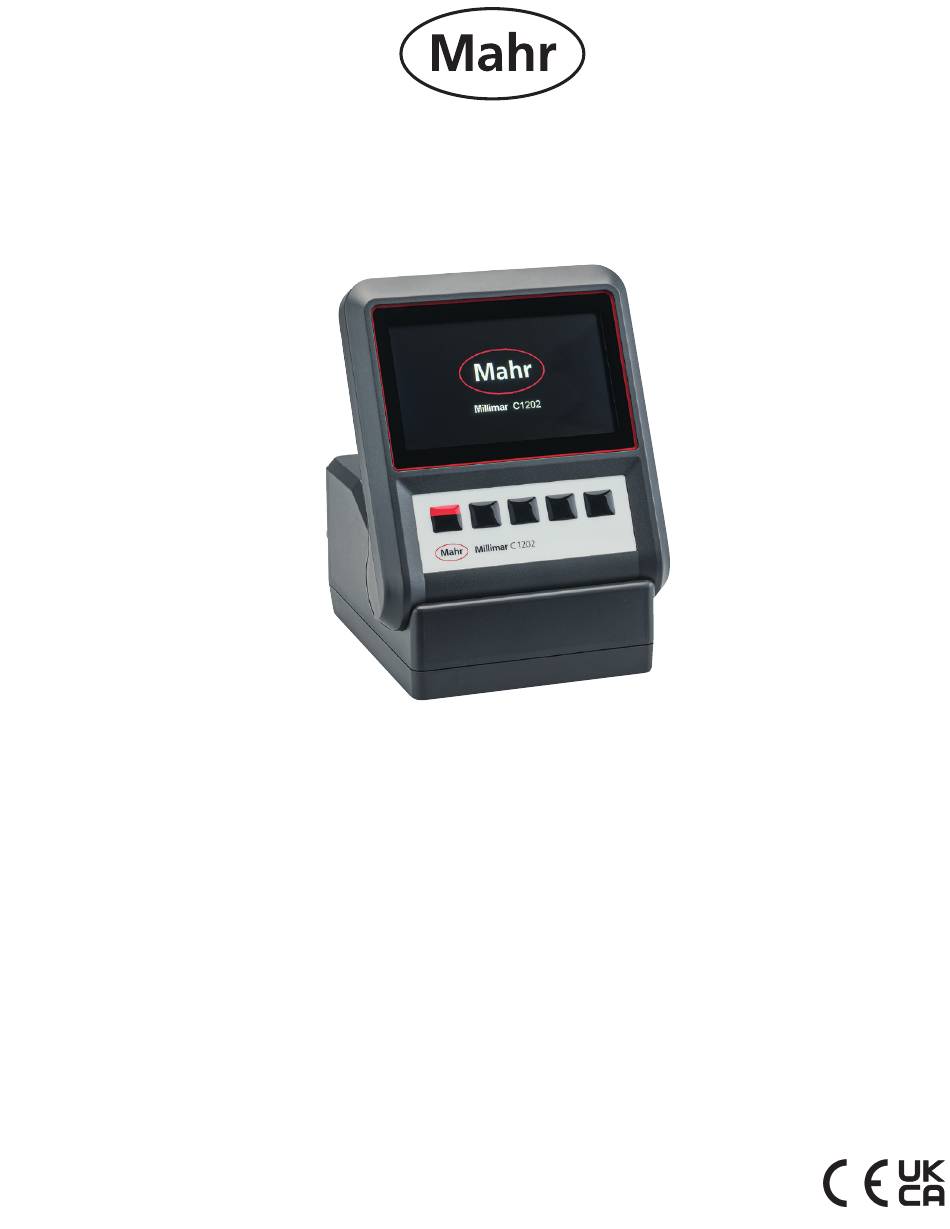

- Seite 1 Kompaktlängenmessgerät Millimar C 1202 Kurzanleitung Gültig ab Firmwareversion 1.0.0.0 3722972 Mahr GmbH Carl-Mahr-Straße 1 37073 Göttingen Tel. +49 551 7073 0 info@mahr.com, www.mahr.com 0123...
- Seite 2 Einführung Bestimmungsgemäße Verwendung Das Millimar C 1202 ist ein elektronisches Längenmess- und -auswertegerät für den Einsatz in der Ferti- gung. Es können je nach eingesetzten N 1700 Modul z.B. zwei induktive oder inkrementale Messtaster, ein oder zwei pneumatische Messmittel angeschlossen werden.
- Seite 3 Das Gerät darf nicht geöffnet werden. Die Prüf- und Messmittel, mit denen das Millimar verwendet wird, unterliegen der Prüfmittelüberwachung. Daher muss durch die Prüfmittelüberwachung des Anwenders oder durch den Mahr Service regelmäßig sichergestellt werden, dass die spezifizierten Fehlergrenzen der Prüf- und Messmittel eingehalten werden.
-
Seite 4: Bestätigung Der Rückführbarkeit
Sie uns über Ihre Messaufgabe. Keine Elektrosigniereinrichtungen verwenden. Entsorgungshinweis Elektrische Geräte die nach dem 23. März 2006 durch Mahr in den Verkehr gebracht wurden, können an uns zurückgegeben werden. Wir führen diese Geräte einer umweltgerechten Ent- sorgung zu. Die geltenden EU Richtlinien (WEEE, ElektroG) finden dabei ihre Anwendung. -
Seite 5: Inhaltsverzeichnis
1.5.3 Modusanzeige für Meistermessung ............14 1.5.4 Schnittstellen ....................14 Erstinbetriebnahme (Grundlegende Einstellungen vornehmen) Einschalten ....................15 Anzeigesprache wählen ................15 Maßeinheit einstellen ................15 Messtaster anschließen ................16 Tastertyp wählen ..................16 Messwertaufnehmer einrichten ..............18 Messbildschirm ..................19 Ausschalten ....................19 Mahr GmbH • Millimar C1202... -
Seite 6: Lieferung Und Anschluss
Lieferung und Anschluss Auspacken Mahr GmbH • Millimar C1202... - Seite 7 Mahr GmbH • Millimar C1202...
-
Seite 8: Lieferumfang
Lieferumfang Lieferumfang – Millimar C 1202 – Netzteil mit Wechseladaptern – Busabschlussmodul – Micro SD-Speicherkarte – Kurzanleitung Busabschlussmodul in C 1202 montiert Einschub für Micro SD-Speicherkarte Mahr GmbH • Millimar C1202... -
Seite 9: Messmodul Einsetzen
Millimar N 1701 PF-PF25./50. 4-J Modul für 1 pneum. Messmittel 5331157 Millimar N 1701 PF-10000 Modul für 1 pneum. Messmittel Von den Messmodulen N 1701 PM und N 1701 PF können bis zu 2 Module gleichzeitig eingesetzt werden. Mahr GmbH • Millimar C1202... -
Seite 10: Symbole
Verbindung Datenübertragung Datenübertragung Manuell, deaktiviert Manuell Datenübertragung Datenübertragung Sequenziell, deaktiviert Sequenziell Datenübertragung Datenübertragung Parallel, deaktiviert Parallel Auflösung verkleinern Auflösung vergrößern Auflösung verkleinern Auflösung vergrößern Lange drücken Lange drücken Funktion umschalten Funktion umschalten Merkmal wählen Mahr GmbH • Millimar C1202... - Seite 11 Datei auf Speicherkarte löschen speichern Messmodus „Zeit gesteuert“ Messung starten Messung pausieren Messung stoppen Max, Min Speicher zurücksetzen. Merkmal wählen Merkmal wählen deaktiviert Lange drücken Lange drücken Funktion umschalten Funktion umschalten Messung starten Lange drücken Funktion umschalten Mahr GmbH • Millimar C1202...
-
Seite 12: Bedienelemente Und Schnittstellen
Bedienelemente und Schnittstellen 1.5.1 Display und Bedientasten Display Bedientasten Meistermessung Messwert aktiv Skale Warngrenze Toleranzgrenze Einheit Messkanal aktiv Merkmal 1 Skalenendwert Merkmal 2 Winkel in Grad Merkmal 3 Tastenfunktion Hand zur Auswahl eines Merkmals Mahr GmbH • Millimar C1202... -
Seite 13: Tasten Mit Doppelfunktion
Wird die Taste länger als 2 Sekunden betätigt, schaltet die Funktion um. Modus „Parallel“ Zweit-Funktion Aktive Funktion Skale Auflösung verkleinern Skale Auflösung vergrößern Hand, Merkmal wählen In Betriebsart Zeit gesteuert Messung starten Meistermessung Extremwertspeicher zurücksetzen Mahr GmbH • Millimar C1202... -
Seite 14: Modusanzeige Für Meistermessung
Merkmal. Nun kann die Meistermessung für dieses Merkmal durchgeführt werden. Parallel Modus => Meistermessung wird für alle aktiven Merkmale gleichzeitig durchgeführt. 1.5.4 Schnittstellen Datenausgang Anschluss Fußschalter Netzanschluss Einschub für Micro SD-Speicherkarte Messtastereingang C1 und C2 Mahr GmbH • Millimar C1202... -
Seite 15: Erstinbetriebnahme (Grundlegende Einstellungen Vornehmen)
Im Display erscheint: Startbild Anzeigesprache wählen – Gewünschte Sprache mit ▼ oder ▲ auswählen – Mit Taste 4 Eingabe bestätigen Maßeinheit einstellen – Gewünschte Maßeinheit mit ▼ oder ▲ auswählen – Mit Taste 4 Eingabe bestätigen Mahr GmbH • Millimar C1202... -
Seite 16: Messtaster Anschließen
Tastereingang C1 und C2 ON / OFF Taste drücken => Menü erscheint – Setup 3 mit oder anwählen – Untermenü Tastertyp C1 mit ▼ oder ▲ anwählen – Mit Taste auswählen bzw. mit Taste Untermenü verlassen Ó Mahr GmbH • Millimar C1202... - Seite 17 Das Gerät gewährleistet die höchste Genauigkeit nach ca. 30 min Betriebszeit. Induktive Messtaster sollten vor der ersten Messung mechanisch auf den elektrischen Nullpunkt eingerichtet werden. Hierfür den Einrichtbetrieb, welcher den Taster- Rohwert bzw. Absolut-Wert anzeigt, verwenden. Mahr GmbH • Millimar C1202...
-
Seite 18: Messwertaufnehmer Einrichten
N 1700 Modul. Der angezeigte Wert ist der direkte Wert vom Messsensor. – Messtaster mechanisch nahe „0“ justieren – Mit Taste oder kann die Skalierung angepasst werden – Durch Drücken der Taste Einstellmenü verlassen. Mahr GmbH • Millimar C1202... -
Seite 19: Messbildschirm
Taste auszuschalten, muss der Messbildschirm aktiv sein. – ON / Off Taste mindestens 2 Sekunden betätigen. Das Gerät schaltet aus. Die ausführliche Bedienungsanleitung finden Sie als Download unter folgender Adresse: www.mahr.com/products, auf der Seite zum Produkt. Mahr GmbH • Millimar C1202... - Seite 20 Mahr GmbH • Millimar C1202...
